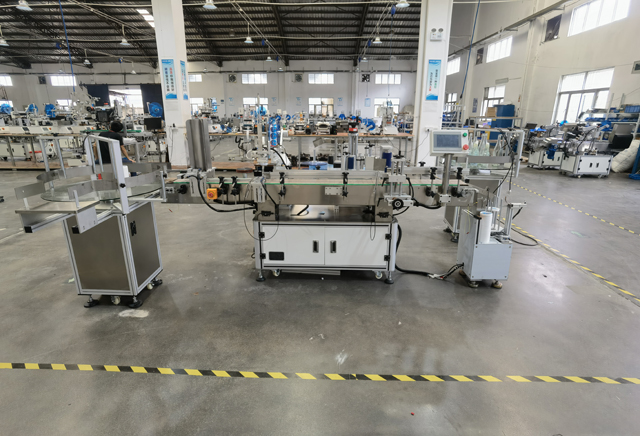

Makinë etiketimi automatike me shishe dhe kapakë me ngjitëse me dy koka

Makina etiketuese me dy koka është e aplikueshme për etiketimin dhe paketimin e kavanozëve me kapakë dhe shishe, të cilat duhet të plotësojnë kërkesat e dhëna më poshtë:

Aplikimi i makinës

1. Ngjitni posaçërisht mbulesën (kërkon sistemin e mbulesës së poshtme të pjesës së përparme të sistemit të mbulesës së pasme, mbulesa është e llojit të fundosur, shikoni foton në të djathtë)

2. Etiketimi i trupit të shishes së sipërme të etiketimit të rrumbullakët (kërkesat A. Pajisur me karuselin e mbylljes së shisheve të karuselit për ushqimin e shisheve B. Makina duhet të zmadhohet për t'u përshtatur me diametrin e shishes 30 mm-160 mm)

3. Aplikohet posaçërisht për shishet e rrumbullakëta.

4. Makina duhet të jetë e pajisur me një makinë kodimi

5. Madhësia e ashensorit të klientit është 1.75*1.1m dhe duhet çmontuar për të ofruar udhëzime për hyrjen në ashensor.

Parametrat bazë të makinës

• Saktësia e etiketimit: ±1mm (gabimet e produkteve dhe etiketave nuk janë përfshirë.) dhe niveli i rregullimit do të ndikojë dukshëm në saktësinë e etiketimit;
• Shpejtësia e etiketimit: 20 ~ 45 copë/min (në lidhje me dimensionet e etiketës së produktit).
• Produkti i aplikueshëm: kontejnerë të ofruar nga klienti.
• Etiketa e aplikueshme: etiketë e mbështjellë e ofruar nga klienti.
• Dimensioni i makinës: 2250×1310×1520mm (gjatësia×gjerësia×lartësia).
• Fuqia e aplikueshme: 220ACV 50/60HZ.
• Pesha: 350 kg

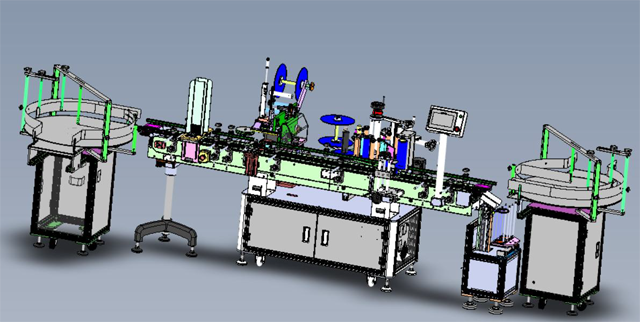

Çfarë është makina e etiketimit:

Makina etiketuese është një pajisje për ngjitjen e një rrotull etikete letre vetëngjitëse ose material tjetër të përshtatshëm në një produkt ose një paketë të përshkruar, e cila përdoret gjerësisht në industri të ndryshme si elektronikë, mobilje, pije, kimike të përditshme, ushqim, mjekësi, petrokimike etj.

Etiketimi i kontejnerëve dhe kutive të paketimit të produktit. Pajisjet e makinerive të etiketimit automatik luajnë një rol të rëndësishëm në industri të ndryshme. Struktura e vetë makinerisë është e përsosur dhe materiali tërësisht prej inoksi e bën më të lehtë ruajtjen dhe parandalimin e lagështimit dhe ndryshkjes së pajisjeve.

Parimi i makinës së etiketimit është që artikulli të futet në stacionin e punës së etiketimit me një shpejtësi konstante në transportues. Pajisja mekanike i ndan artikujt në një distancë të caktuar dhe e shtyn artikullin në drejtim të transportuesit.

Ka një rrotë lëvizëse, një rrotë etiketimi dhe një mbështjellje. Rrota lëvizëse zvarrit me ndërprerje lëvizjen e shiritit të etiketës në mënyrë që shiriti i etiketës tërhiqet nga bobina ndërsa shiriti i etiketës shtypet kundër artikullit nga rrota e etiketës. Një kontroll i zhvendosjes me unazë të hapur përdoret në bobin për të ruajtur tensionin e shiritave të etiketës

sepse shiritat e etiketës janë të lidhur me njëri-tjetrin. Rripi i etiketës ndalet dhe ndalet vazhdimisht në mënyrë që shiriti i etiketës të ngjitet në artikull me rrotën e etiketimit që lëviz me të njëjtën shpejtësi si artikulli. Kur transportuesi arrin një pozicion të caktuar, rrota lëvizëse e etiketës përshpejtohet në shpejtësinë me të cilën përputhet rripi. Dhe pasi etiketa është ngjitur, ajo ngadalësohet deri në një ndalesë.

Meqenëse etiketa mund të rrëshqasë pak, ajo ka një shenjë mbi të për të siguruar që çdo etiketë të vendoset saktë, e cila lexohet nga një sensor optik. Gjatë fazës së ngadalësimit të etiketës, rrota lëvizëse do të rirregullojë pozicionin për të korrigjuar çdo gabim në etiketë.

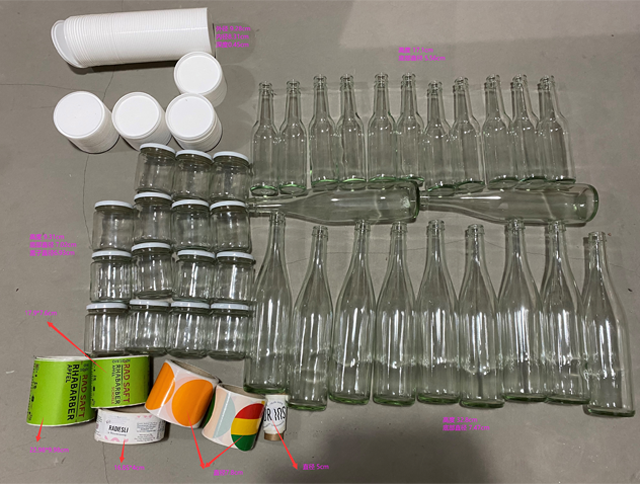

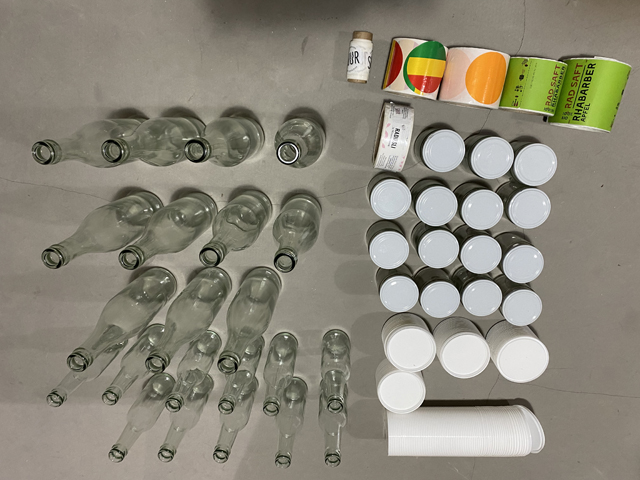

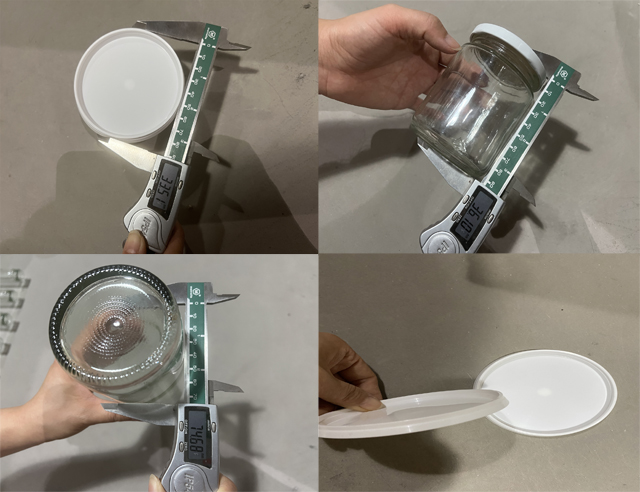

Mostrat e shisheve dhe kapakëve

Madhësia e kampionit (shih mostrën aktuale për detaje)

1. Diametri i kavanozit 70 mm, lartësia 96 mm (diametri i sipërm i etiketës 55 mm. etiketa e shisheve 160*40 mm)

2. Shishja nr 1, diametri 70mm, lartësia 330mm, etiketa 230*106mm

3. Shishja nr 2, diametri 50 mm, lartësia 230 mm, etiketa e shishes 170*70 mm

Manuali i Udhëzimeve

Pjesa I Deklarata

I. Artikuj të rregullt

Kjo makinë etiketimi është pajisje jo standarde dhe ka nevojë për teknika të caktuara për ta përdorur atë. Ose do të ndikohet efikasiteti i lartë ose përdorimi normal i makinës. Funksionimi i kësaj makinerie etiketimi duhet të plotësohet nga një teknik i trajnuar.

Funksionimi i kësaj pajisjeje duhet të jetë në përputhje me manualin e udhëzimeve ose sipas udhëzimeve nga teknikët e kompanisë sonë. Ky manual udhëzimi zbatohet për makinën etiketuese VK-FRL-OS (Shkurtesa është makina etiketuese në seksionet e mëposhtme.). Qëllimi është të sigurohet përdorimi dhe rregullimi normal i kësaj makine.

II. Të drejtat e kompanisë

Kjo pajisje është zhvilluar dhe prodhuar nga kompania jonë. Kompania jonë rezervon autoritetet e mëposhtme:

Për të ruajtur avantazhet teknike dhe zbatueshmërinë e makinës, kompania jonë mund të përditësojë pjesët mekanike, komponentët elektro-kontrollues dhe softuerin, duke përfshirë strukturën, llojin dhe markën e komponentëve të përdorur, por përditësime falas për makinat e shitura tashmë nuk premtohen. .

Kompania jonë ka të drejtën të kërkojë që makina të mbahet në mënyrë integrale. Pa udhëzimet teknike nga teknikët e kompanisë sonë, modifikimet në pjesët mekanike, elektrike ose të kontrollit nuk lejohen. Ose dëmet përkatëse duhet të paguhen nga pala që ka shkelur rregullin.

Kompania jonë ofron udhëzime teknike përkatëse për shtimin e kodit ose funksioneve të tjera bazuar në këtë makinë, por nuk është përgjegjëse për komponentët përkatës.

E drejta e pronësisë intelektuale e kësaj makine dhe ky manual udhëzimi i përkasin kompanisë sonë. Çdo plagjiaturë duhet të mbajë përgjegjësi ligjore

III. Artikuj sigurie

Rrezik! Sigurohuni që makina në punë të jetë e tokëzuar në tokë për të parandaluar goditjen elektrike.

Rrezik! Sigurohuni që tensioni të mos jetë i mbingarkuar.

Paralajmërim! Veprimet me kutitë elektrike dhe qarqet duhet të bëhen sipas udhëzimeve nga teknikët elektrikë ose personeli profesional.

Paralajmërim! Kushtojini vëmendje pjesëve rrotulluese për të parandaluar shtypjen e kompresimit.

IV. Të drejtat e funksionimit

Sigurohuni që funksionimi, vendndodhja dhe mirëmbajtja e kësaj makine duhet të kryhen nga personel i trajnuar dhe i autorizuar.

Lejoni vetëm personelin dhe inxhinierin e pajisjeve të certifikuar ose profesional të realizojë paraqitjen.

Funksionimi i makinës duhet të sigurohet:

• Operatori është i trajnuar profesionalisht dhe i certifikuar nga kompania jonë.
• Operatori ka njohuri për të riparuar ose trajtuar keqfunksionimet bazë gjatë procesit të funksionimit të makinës.
• Punoni sipas kërkesave në këtë manual në funksionimin e kësaj makine.

V. Mjedisi i Operacionit

Mos e përdorni në rrethanat e mëposhtme:

• Ndryshim i fortë i temperaturës.
• Lagështia ose lagështia e lartë.
• Dridhje dhe tronditje intensive
• Shumë pluhur
• Spërkatje me ujë, vaj dhe kimikate
• Gjëra shpërthyese, të ndezshme dhe të rrezikshme

VI. Periudha e sintonizimit

Kjo makinë etiketimi është bërë në bazë të produkteve të klientit në mënyrë specifike dhe nuk është pajisje standarde, ka kërkesa teknike dhe eksperience për operatorët dhe kërkon një kohëzgjatje prej një muaji për tu akorduar. për kompaninë tonë për të marrë mbështetje teknike.

Pjesa e dytë Paraqitja e makinës

I. Funksioni bazë:

Kjo makinë etiketimi është projektuar posaçërisht, ka karakteristikën e unike dhe përdoret për etiketim në perimetër dhe në krye të cilindrit ose në pozicionin e caktuar (etiketimi në pozicionin e caktuar duhet të shtojë aksesorë). Kur njiheni me makinën, makina mund të përdoret gjithashtu për etiketim në enë të rrumbullakëta në industri të tjera, si ushqime të konservuara, enë të rrumbullakëta për ushqime të konservuara, kozmetikë, mjekësi etj.

II. Përshkrimi i procesit të rikuperimit të etiketës:

Vendosni kontejnerin → kontejnerin e veçantë → transportuesin → zbulimin e produktit → Rikuperimin e etiketës→ Mblidhni enë.

1. Vendoseni produktin në rripin e transportit.
2. Mekanizmi i ndarjes së kontejnerëve i ndan kontejnerët në një distancë të caktuar.
3. Nën zvarritjen e rripit të transportit, kontejneri shkon automatikisht në anën e djathtë të mekanizmit të etiketimit.
4. Kontejneri vjen në pozicionin e zbuluar dhe zbulohet nga sensori elektrik i cili do të sinjalizojë reagime në PLC.
5. Motori tërheqës rrotullohet, dërgon dhe ngjit etiketën në produkt.
6. Mekanizmi i rikuperimit të etiketimit përdredh dhe rrotullon etiketën në enë.
7. Kontejnerët transportohen dhe grumbullohen në kontejnerin e grumbullimit.

Pjesa e tretë Mekanizmi

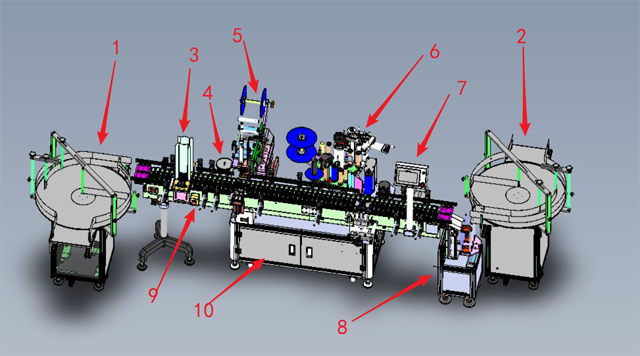

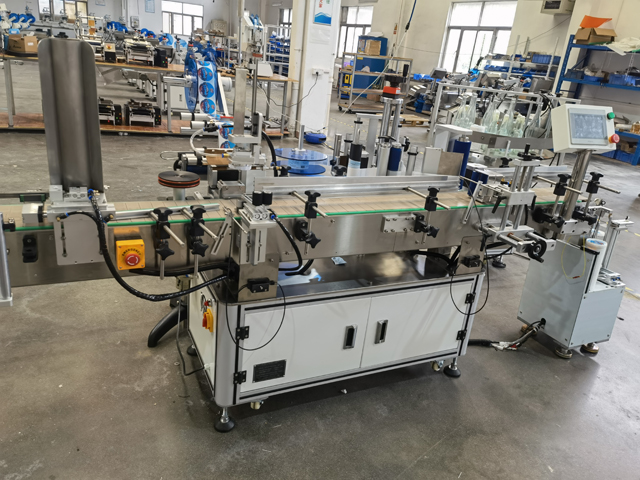

I. Pamje e përgjithshme

Strukturat mekanike dhe funksionet e secilës pjesë janë treguar në foton e mëposhtme: [Modeli 3D i Pajisjeve]

1. Mekanizmi i ushqyerjes dhe trajtimit të shisheve: përcjellja e produkteve dhe linja e tij e përcjelljes.
2. Mekanizmi i marrjes së shisheve: marrja dhe klasifikimi i produkteve të përpunuara.
3. Mekanizmi i ndarjes: ndarja dhe etiketimi i materialeve të diskut.
4. Mekanizmi i ndarjes së shisheve ndan produktet e shisheve të rrumbullakëta dhe hap distancën.
5. 1# kokë për të etiketuar rrafshin e sipërm të produktit.
6. 2# kokë për të etiketuar anën e produktit.
7. Ekrani për ndërveprimin njeri-kompjuter.
8. Mekanizmi marrës merr produktet e diskut.
9. Ndalimi emergjent i furnizimit me energji elektrike: shtypni butonin dhe pajisja do të fiket për ndalim emergjent.

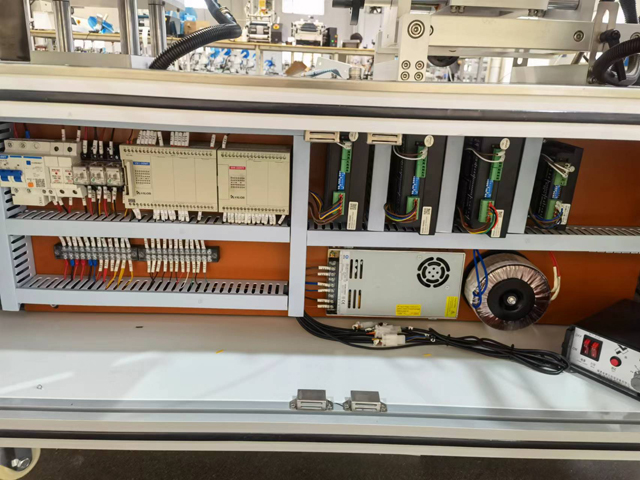

10. Pozicioni i instalimit të kutisë elektrike dhe pjesës së qarkut të pajisjeve.

II. Shiko detajet

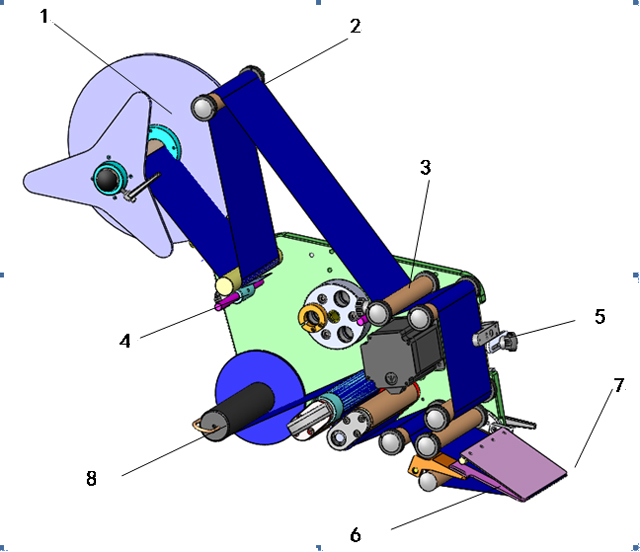

1. [Koka e etiketimit]

1. Mekanizmi i vendosjes së materialit: përdoret për vendosjen e etiketës në role.
2. Frena: përdoret për të ndalur etiketat për të mbajtur etiketën nga lirimi dhe për të mbajtur forcën e tensionit të rripit.
3. Rul: etiketat e erës për të mbajtur forcën e tensionit të etiketës.
4. Mekanizmi i shtypjes: shtypni fort etiketën.
5. Korniza e sensorit elektrik: instaloni sensorin elektrik të identifikimit të etiketës dhe lëvizeni atë përpara dhe mbrapa.
6. Pllaka shpërndarëse: etiketë e derdhur.
7. Mekanizmi i tërheqjes: tërhiqni letrën bazë të shiritit të etiketës dhe siguroni fuqinë për të ndarë etiketën.
8. Mekanizmi i mbledhjes së materialit: ricikloni letrën bazë të etiketës.

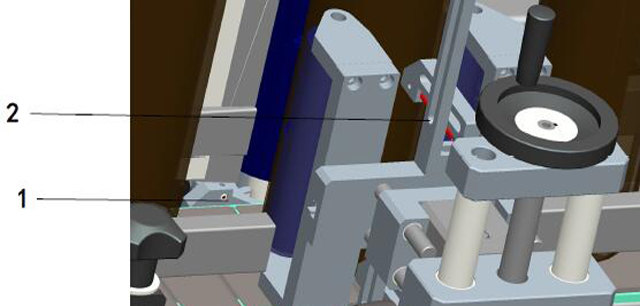

2. Korniza e sensorit elektrik për zbulimin e produktit

[Korniza e sensorit elektrik për zbulimin e produktit]

1. Sensori elektrik i zbulimit të produktit: fibrat optike me korrelacion të drejtpërdrejtë: njëra lëshon sinjale dhe fibra tjetër optike merr sinjale. Zbuloni objektet ekzistuese ose jo me ndarje të sinjaleve.
2. Sensori elektrik i pozicionimit: fibër optike me reflektim të shpërndarë, për të pozicionuar etiketimin, për të zbuluar ekzistencën e produktit nga ndryshimet e reflektimit të shpërndarë.

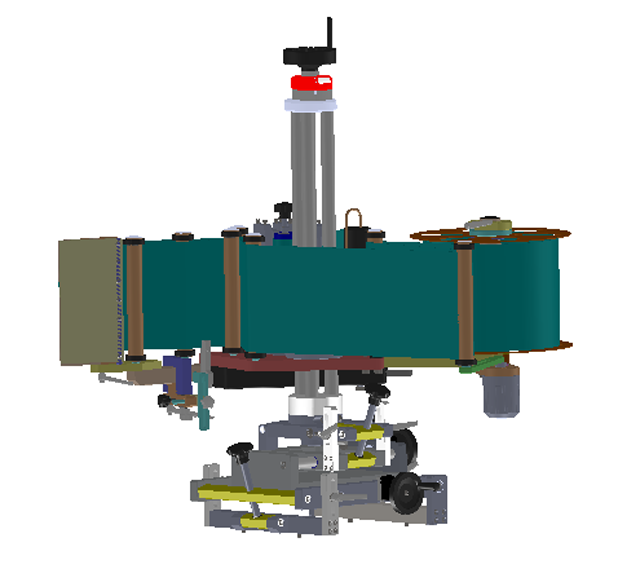

3. Mekanizmi i rregullimit:

Rregulloni të gjithë mekanizmat e rregullimit. Vidhat e lidhura mbyllëse duhet të lirohen së pari. Shtrëngoni vidhat e kyçjes pas rregullimit për të mbajtur fiksimin.

1. Leva e rregullimit përpara dhe prapa: rregulloni kokën e etiketimit përpara dhe prapa me fundin e rrotës së dorës.
2. Leva e rregullimit majtas dhe djathtas: rregulloni pozicionin e kokës së etiketimit majtas dhe djathtas me fundin e rrotës së dorës.
3. Rregullimi i prirjes majtas dhe djathtas: rregulloni paralelizmin midis kokës së etiketimit dhe rripit të transportit nga rrota e dorës.
4. Rregullimi i prirjes përpara dhe prapa: rregulloni paralelizmin midis kokës së etiketimit dhe rripit të transportit nga rrota e dorës.
5. Rregullimi lart dhe poshtë: rregulloni kokën e etiketimit lart e poshtë nga rrota e dorës në krye.
6. Identifikimi i etiketës Rregullimi i sensorit elektrik: lëshoni rrotën me 5 nisje në pozicionin e sensorit elektrik majtas dhe djathtas dhe lart e poshtë.
7. Rregullimi i këndit të dërrasës së shpërndarësit: lëkundeni këndin e tabelës së shpërndarësit duke liruar vidhat e pozicionimit përkatës.

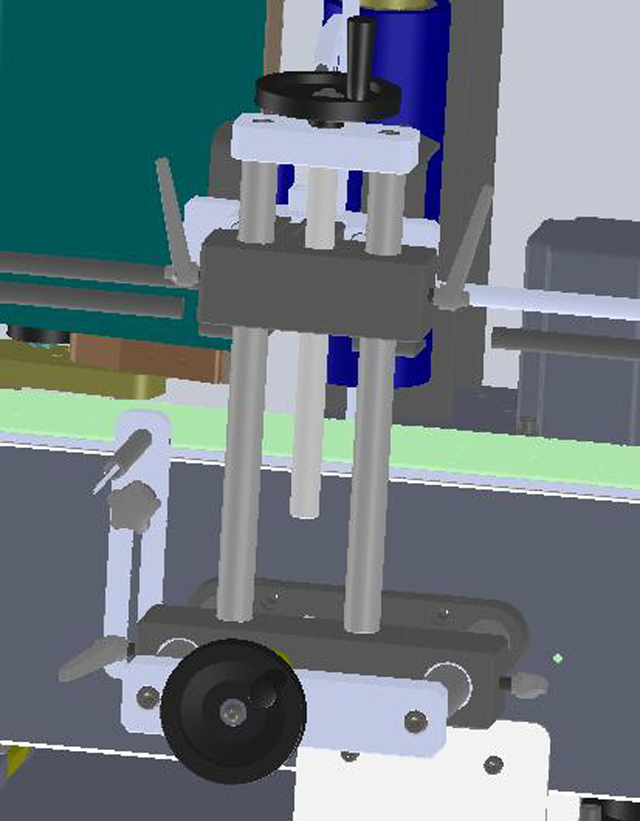

4. Mekanizmi i pozicionimit

1. Rregullimi përpara dhe prapa: rregulloni mekanizmin e pozicionimit përpara dhe prapa duke rregulluar rrotën e dorës në krye.
2. Rregullimi lart dhe poshtë: rregulloni mekanizmin e pozicionimit lart e poshtë duke rregulluar rrotën e dorës në krye.

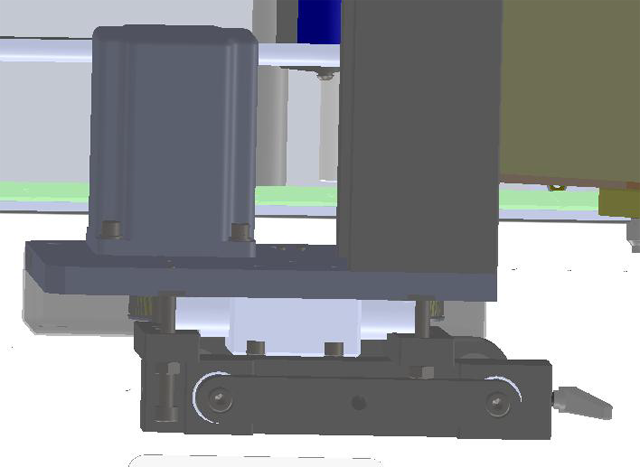

5. Mekanizmi i rikuperimit të etiketës

Rregullimi i pjerrësisë: vidhosni (vidhosni) 2 vidhat në pjesën e përparme dhe vidhosni (vidhosni) 2 vidhat në pjesën e pasme për të rregulluar këndin midis mekanizmit të rikuperimit të etiketës dhe rripit të transportit.

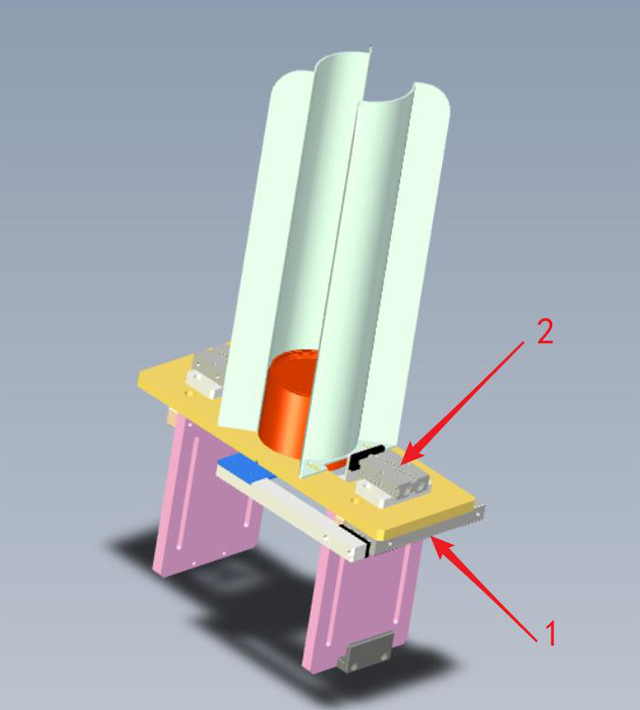

6. Mekanizmi i Shpërndarjes

1. Cilindri i shpërndarjes dhe shkarkimit: përgjegjës për shkarkimin e produkteve brenda pleshtit një nga një
2. Cilindri shtrëngues i shpërndarjes së materialit: të jetë përgjegjës për shtrëngimin e produkteve të tjera kur materiali shkarkohet nga cilindri i shkarkimit.

Pjesa e katërt Pjesa elektrike

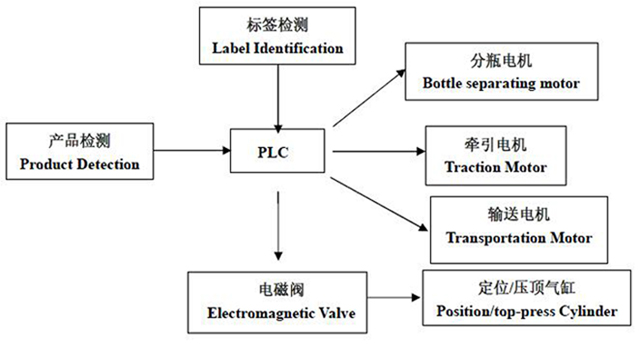

I. Parimi i kontrollit elektrik:

Sinjalet hyrëse janë sinjali i zbulimit të produktit, zbulimi i etiketimit dhe sinjali i identifikimit të etiketës, pas përpunimit në PLC, sinjali i daljes është sinjali i kontrollit të motorit tërheqës dhe valvulës elektromagnetike për të kontrolluar përkuljen e cilindrit kontrollues dhe motorit tërheqës, për të përfunduar etiketimin e pozicionimit të produkteve.

Rregullimi i pjesës së pestë

I. Rregullimi mekanik

1. Mekanizmi Udhëheqës:

Rregulloni mekanizmin e orientimit. Lëvizni bllokun udhëzues përpara dhe mbrapa sipas madhësisë së produkteve për të siguruar që produktet nuk do të shkojnë në drejtimin e gabuar në transport. Rregullojeni që produktet të kalojnë pa probleme dhe është mirë që shtrembërimi në 2 anët brenda 0,5 mm.

2. Mekanizmi i rikuperimit:

Rregulloni mekanizmin e rikuperimit për ta bërë rrotën e gomës paralele me produktin, gjë që siguron që stresi në produkt të jetë i barabartë, rrota e rikuperimit mund të prekë etiketën dhe pozicioni i etiketimit është i qëndrueshëm.

3. Koka e etiketimit:

Vidha e lidhur e kyçjes duhet të lirohet së pari për çdo rregullim. Shtrëngoni vidën e kyçjes pas rregullimit. Rregulloni lart e poshtë, përpara dhe mbrapa me rrota dore. Mund të rregullohet paralelisht ose në mënyrë rrotulluese për të zbatuar rregullimin e pozicionit të etiketimit.

4. Tabela e shpërndarësit të etiketës:

Rregulloni tabelën e shpërndarësit të etiketës, lironi dorezën e formës 7 në mekanizmin e lidhjes së saj dhe rrotulloni tabelën e shpërndarësit të etiketës për një kënd të caktuar që të përputhet me nevojat e produktit. Ndoshta duhet të rregulloni këndin për ndarje të qetë të etiketave për etiketat me trashësi dhe materiale të ndryshme.

II. Rregullimi i sensorit elektrik

Makina ka 2 grupe sensorësh elektrikë: sensor elektrik për zbulimin e produktit dhe sensor elektrik për identifikimin e etiketës, i cili mund të rregullohet sipas nevojave të zbulimit të produktit dhe identifikimit të etiketës.

1. Rregullimi i pozicionit:

Rregulloni kornizën e sensorit elektrik përpara dhe mbrapa ose lart e poshtë për të përshtatur produkte dhe etiketa të ndryshme. Metodat e rregullimit i referohen seksionit të hyrjes mekanike.

2. Konfigurimi elektrik i syrit:

Sensori elektrik origjinal është sensor elektrik MT groove. Sytë elektrikë të identifikimit të tjerë të etiketës ose të zbulimit të produktit janë opsionale.

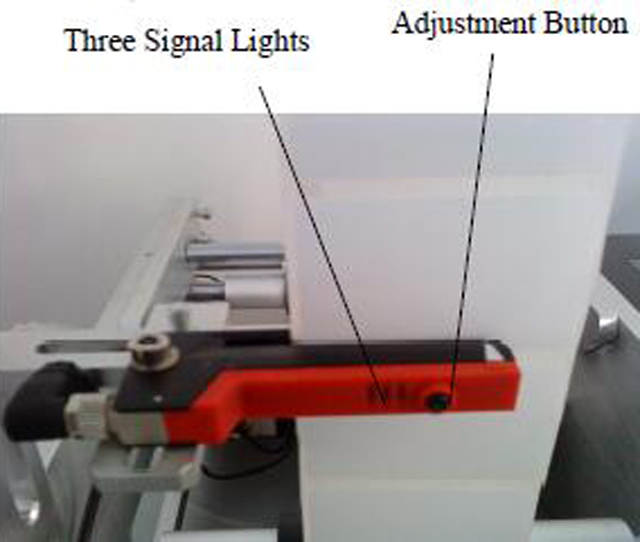

2.1 Sensori elektrik i identifikimit të etiketës: për të zbuluar etiketat (Vetëm si prezantim i modelit, mos përfaqësoni llojin e vërtetë të kësaj makine)

[Sensor elektrik gjerman LEUZE GS-63]

Udhëzimet e funksionimit të sensorit elektrik:

1) Zvarritni etiketat për të kaluar nëpër brazdë U të sensorit elektrik siç tregohet në fig.

2) Zvarritja e etiketave, drita e sinjalit të verdhë ndizet në hapësirën midis etiketave dhe fiket në vendin me etiketa, kështu që është normale dhe mund të përdoret drejtpërdrejt.

3). Kur drita e sinjalit të verdhë është ndezur ose fikur gjatë gjithë kohës, rivendosni sensorin elektrik.

4) Metodat e vendosjes së sensorit elektrik janë si më poshtë:

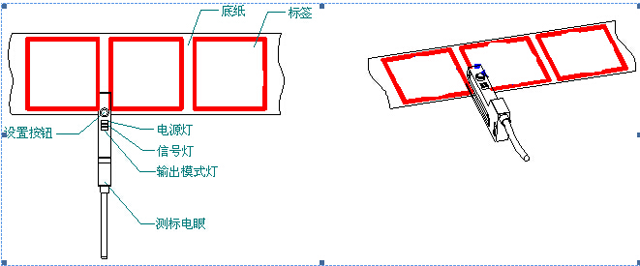

1. Zvarritni etiketat përmes brazdës në formë U, siç tregohet në figurën e mëposhtme.
2. Vendoseni letrën bazë me etiketë në brazdë të sensorit elektrik, shtypni butonin e rregullimit për 3 sekonda derisa drita e sinjalit të verdhë të pulsojë, më pas lëshoni butonin, vendosni letrën bazë pa etiketë në brazdë të sensorit elektrik, shtypni butonin e rregullimit për 8 sekonda, pastaj lëshoni butonin.
   Pastaj procesi i rivendosjes përfundon.
3. Zvarritni etiketat në brazdë të sensorit elektrik. Drita e verdhë e sinjalit fiket kur kalon letra bazë me etiketë dhe ndizet kur kalon boshllëku midis etiketave.

2.2 Sensori elektrik i zbulimit të produktit: (Vetëm si prezantim i modelit, mos përfaqësoni llojin e vërtetë të pajisjes)

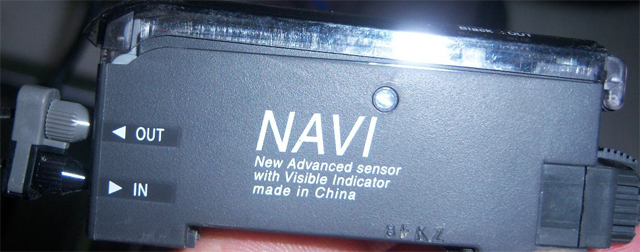

2.2.1 Lidhja e sensorit elektrik të serisë FX-301:

Sensori elektrik i zbulimit të produktit mund të përdoret vetëm nëpërmjet lidhjes së duhur. Ndiqni udhëzimet e lidhjes si më poshtë. "In" lidhet me tela të zezë dhe "jashtë" lidh tela argjendi. [Sensor elektrik i Serisë FX-301]

2.2.2 Parimi i zbulimit të sensorit elektrik të zbulimit të produktit

Sensori elektrik i zbulimit të produktit identifikon objektin sipas sasisë së reflektimit të dritës. Sensori elektrik lëshon dritën në objekt, objekti mund të reflektojë dritë të caktuar në sensorin elektrik, kur sasia e dritës së reflektimit arrin vlerën e caktuar, sinjali i sensorit elektrik ndryshon dhe dërgon sinjal në sistemin e kontrollit.

2.2.3 Ndërprerësi i statusit

Shtypni tastin 'mode/anuloni', çelësin e dritës jeshile me 'run', 'teach', 'ADJ' 'L/D' 'TIMER' 'PRO' disa mënyra, duke treguar status të ndryshëm të punës.

'RUN' nënkupton statusin e funksionimit;

'MËSIM' nënkupton statusin e mësimdhënies;

'ADJ' nënkupton statusin e rregullimit;

'L/D' nënkupton statusin e sinjalit lart/poshtë;

Shtypni butonin "Push" për konfirmim, duke ndryshuar për funksionin e akordimit.

2.2.4 Konfigurimi i sensorit elektrik të zbulimit të produktit

1. Kur nuk ka asnjë produkt në stacionin e punës, hapni kapakun transparent të amplifikatorit të sensorit elektrik, shtypni butonin 'MODE/CANCEL' dhe kaloni në modalitetin 'TEACH'. Dritarja e ekranit dixhital tregon një vlerë e cila është sinjal bosh, si '67' në foto si më poshtë. Kur vlera të stabilizohet, shtypni 'PUSH' për të konfirmuar.
2. Më pas vendoseni produktin në stacionin e etiketimit, afër levës së pozicionimit të majtë, vëzhgoni pozicionin dhe gjeni pozicionin e etiketës në produkt duke rregulluar levën e pozicionimit.
3. Pas rregullimit të pozicionit të etiketës, një vlerë e re është në dritaren e ekranit dixhital që është sinjali gjatë zbulimit të produkteve, si '1900'. Nëse vlera është e qëndrueshme, shtypni 'PUSH' për të konfirmuar. Pas përfundimit të kësaj, ekrani dixhital tregon këshillat 'GOOD'. (Shtypni butonin "MODE/CANCEL" përsëri në statusin e funksionimit "RUN").
4. Kalo te modeli 'ADJ'. Ekrani dixhital tregon vlerën=sinjal bosh (zbulimi i sinjalit-sinjali bosh)/2. Sistemi e paracakton këtë vlerë si vlerë pragu. Nëse vlera e sinjalit është më e madhe se vlera e pragut, do të thotë se ka objekt në parazgjedhje, dhe më pak se vlera e pragut, do të thotë në objekt në parazgjedhje. Sinjalizoni reagimet ndaj PLC. PLC do të dërgojë komandën përkatëse. Vlera e pragut është e rregullueshme. Duke ndërruar tastin majtas/djathtas të 'PUSH', mund të rrisni ose ulni vlerën dhe të ndryshoni vlerën e pragut (normalisht nuk kërkohet rregullim). Në fund, shtypni 'PUSH' për të konfirmuar.
5. Shtypni butonin 'MODE/CANCEL' për t'u kthyer në statusin e funksionimit 'RUN'. (Kthehu te statusi i funksionimit "RUN" pasi të keni përfunduar çdo cilësim.)
6. Mbyllni kapakun transparent dhe cilësimet e përfundimit.
7. Kur produkti vendoset në pozicionin e etiketimit, sensori elektrik i Zbulimit të PRODUKTIT zbulon sinjalin dhe kthen përsëri në PLC. PLC dërgon komandën dhe pjesët përkatëse të makinës së etiketimit fillojnë të punojnë.

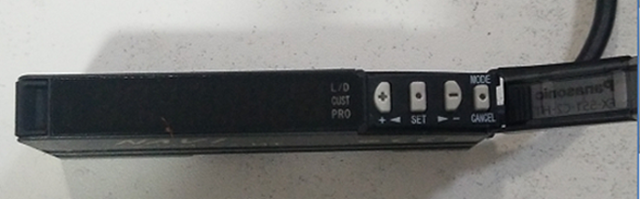

[Sensor elektrik i Serisë FX-301]

Operacioni i pjesës së gjashtë

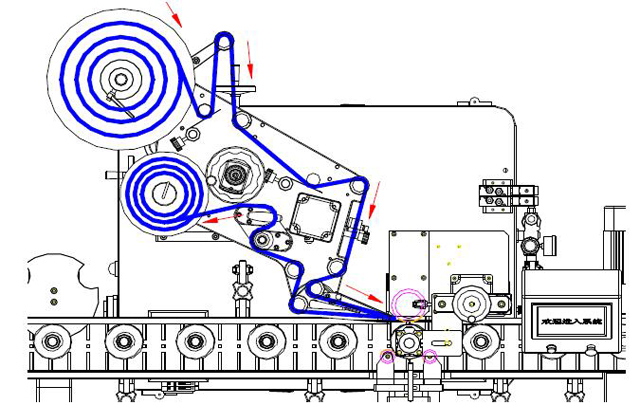

I. Etiketa dredha-dredha

[Foto e mbështjelljes së etiketës]

1. Lironi dorezën e rregullueshme në pllakën e materialit trekëndësh dhe hiqni pllakën e trekëndëshit;
2. Siç tregohet në figurë, vendosni në rrotullën e etiketave, vendosni pllakën e materialit trekëndësh dhe shtrëngoni dorezën.
3. Kthejeni dorezën e formës T në mekanizmin tërheqës për gjysmë cikli në drejtim të akrepave të orës, lironi boshtin e tërheqjes dhe lironi shiritat e manganit në 2 vendet;
4. Lëvizni etiketën sipas drejtimit të treguar nga shigjeta e kuqe (i kushtoni vëmendje që të gjithë shiritin e etiketës ta mbani paralel pa anim.). Shtypni pak shiritin e manganit në shiritin e etiketës dhe më pas rrotulloni dorezën në formë T në mekanizmin tërheqës për gjysmë cikli në drejtim të akrepave të orës. Nëse etiketa shtypet në pozicion, mbështjellja e etiketës përfundon.

II. Operacionet mekanike

Veprimet mekanike kryhen zakonisht kur makina është e ndezur. Rregulloni statusin manual në ndihmën e lëvizjeve relative.

1. Mekanizmi i transportit: Rregulloni mekanizmin e transportit për t'u siguruar që produktet të transmetohen dhe dërgohen me sukses në pozicionin e etiketimit. Vendosni produktet që do të etiketohen në 2 anët e mekanizmit të transportit për rregullime të vogla. Metodat specifike të funksionimit ju lutemi referojuni kapitujve përkatës në "Pjesa e Pestë Rregullimi". Rregullimet e pozicionit të etiketimit dhe pozicionit të riciklimit të materialit janë duke përdorur metodë të ngjashme.
2. Rregullimi i pozicionit të etiketimit: vendosni produktet që do të etiketohen nën tabelën e shpërndarësit të etiketave, duke rregulluar kokën e etiketimit lart e poshtë ose përpara dhe mbrapa, për të siguruar që pozicioni i ndarjes së etiketës të përafrohet me pozicionin e ngjitjes së etiketës. Rregulloni mekanizmin drejtues, për të siguruar ngjitjen e etiketës në pozicionin e treguar. Përdorni mbi 2 metoda në mënyrë integrale për rregullim.

III. Operacionet elektrike

Lidhni energjinë→ hapni 2 çelësa emergjence; nis makinën e etiketimit→ konfigurimin e ndërfaqes njeri-makinë→ nis etiketimin.

Pjesa e shtatë Mirëmbajtja rutinore e pajisjeve

1. Mjedisi i instalimit dhe funksionimit të pajisjeve:

Temperatura e dhomës, e papërshtatshme për t'u përdorur në temperaturë të lartë, lagështi dhe mjedis acid-bazë për një kohë të gjatë për të shmangur efektet e shkurtimit të jetëgjatësisë, efikasitetit dhe saktësisë së funksionimit.

2. Mbani pastër:

Pastroni mekanizmin e pajisjes pas përdorimit, p.sh. rul fërkimi, kuti elektrike etj. Alkooli ose lëngu pastrues neutral komercial mund të përdoret për pastrim dhe mirëmbajtje.

3. Kujdes në pastrim:

• Mos përdorni mjete pastrimi që mund të dëmtojnë sipërfaqen mekanike.
• Mos përdorni enë plastike erozive.
• Mos përdorni lëng tretës acid.
• Kontrolli dhe mirëmbajtja periodike: kontrolloni makinën në mënyrë periodike në mënyrë që makina të funksionojë mirë, duke përfshirë, por pa u kufizuar në sa vijon:
• Pastroni mbetjet e letrës dhe mbeturinave të hedhura.
• Pastroni mbetjet e vajit nga ana e rulit.
• Pastroni lentet e sensorit me furçë ose leckë të butë.
• Zëvendësoni siguresën në mënyrë periodike. Kjo pajisje përdor rrymë AC dhe një siguresë për të parandaluar mbingarkimin.
• I papërshkueshëm nga ndryshkja: Spërkatni vaj rezistent ndaj ndryshkut në pjesët inox dhe hekuri dhe fërkojeni në mënyrë të barabartë me një leckë të butë.
• Vaji i rekomanduar i papërshkueshëm nga ndryshkja është vaji i papërshkueshëm nga ndryshku.

Këshilla për zgjidhjen e problemeve të pjesës së tetë për zgjidhjen e keqfunksionimeve të zakonshme:

1. Letër bazë e thyer:

Letra bazë e thyer është e lidhur ngushtë me cilësinë e letrës bazë, duke hequr letrën bazë në tërheqjen e etiketës dhe ngjitjen e etiketës.

1. Kontrolloni dëmtimin e letrës bazë, nëse është e prerë, ndryshoni në letër bazë me cilësi më të mirë. Letra e rekomanduar është Gelaxxindi, dhe kërkon që furnizuesi i etiketës të kontrollojë thellësinë e prerjes.
2. Kontrolloni gërvishtjet e etiketës gjatë mbështjelljes për të eliminuar faktorin e gërvishtjes.
3. Nëse etiketë ngjitës, ajo është e lehtë për t'u thyer. Kontrolloni gjatësinë e daljes së etiketës dhe sigurohuni që të mos ngjitet me produktet e etiketuara.

2. Devijimi i etiketimit më shumë se kërkesa për saktësi:

• Devijimi i etiketës dhe pozicioni i heqjes së etiketës, drejtimi i shiritit të etiketës jo paralel me drejtimin e transportit të produktit, rrëshqitja e rrotave tërheqëse, zbulimi i gabuar i pozicionit të produktit, mosngjitja e etiketës në produkt në linjë me rrotën ngjitëse të etiketës, toleranca e produktit dhe kështu me radhë janë faktorët e nevojshëm për të të kontrollohen dhe të zgjidhen përkatësisht.
• Nëse shiriti i etiketës është në pozicionin e fikur, lëshoni mekanizmin tërheqës dhe tërhiqeni etiketën përpara dhe mbrapa për ta bërë atë të shkojë siç duhet. Pasi etiketa të shkojë siç duhet, shtrëngoni rrathët kufi në 2 anët dhe drejtojeni etiketën.
• Nëse drejtimi i shiritit të etiketës nuk është paralel me drejtimin e transportit të produktit, rregulloni pjerrësinë e kokës së etiketimit për të realizuar paralelizmin.
• Rrëshqitja dhe konsumimi i rrotave tërheqëse lidhen me vidën e orës në rrotën tërheqëse. Të dy problemet mund të zgjidhen duke shtrënguar vidën e fiksimit.
• Në procesin e prodhimit të produktit, toleranca e skajeve shkakton tolerancën e etiketimit. Toleranca e produktit mund të zgjidhet vetëm nga kontrolli i cilësisë së produktit.

3. Etiketa dalëse vazhdimisht:

• Daljet e vazhdueshme dhe jo të plota të etiketave lidhen me ndjeshmërinë e zbulimit të sensorit elektrik dhe mund të zgjidhen duke rregulluar ndjeshmërinë. Udhëzimet e hollësishme i referohen kapitullit të mësipërm për rregullimin elektrik të syrit.
• Nëse nuk mund të zgjidhet pas rregullimit elektrik të syrit, mund të jetë arsyeja që etiketa nuk është në objektin e zbulimit të syrit elektrik ose është dëmtuar. Konsultohuni me kompaninë tonë.
• Një arsye tjetër është se shiriti i etiketës është jashtë pozicionit dhe nuk zbulohet nga syri elektrik. Rregulloni pozicionin e zbulimit të syrit elektrik përpara dhe mbrapa.

4. Letër bazë lirohet në pozicionin e tabelës së shpërndarësit të etiketës

• Letra e bazës e lirshme lidhet me shpejtësinë shumë të ulët të tërheqjes ose rrëshqitjen e mekanizmit të tërheqjes. Nëse shpejtësia e tërheqjes është shumë e ulët, shpejtoni për ta zgjidhur atë;
• Nëse mekanizmi i tërheqjes rrëshqet, shtrëngoni vidën mbyllëse në boshtin tërheqës derisa letra bazë të mos rrëshqasë.
• Gjithashtu, kushtojini vëmendje rripit të transportit pas boshtit të riciklimit të materialit të thyer ose jo.

Angazhimi i shërbimit

VKPAK ofron shërbimin e para-shitjes dhe pas shitjes në prioritet të klientit.

1. Ofroni këshilla teknike profesionale para shitjes dhe udhëzoni klientët të zgjedhin modelet e duhura.
2. Siguroni trajnime për funksionimin e makinës së etiketimit dhe udhëzoni klientët që të përdorin dhe mirëmbajnë siç duhet makinën e etiketimit.
3. Ofroni shërbime mbështetëse teknike për të udhëzuar klientët për të zgjidhur problemin e problemeve të etiketimit.
4. Një vit garanci për mirëmbajtjen e pajisjeve ofron shërbime të mirëmbajtjes.
