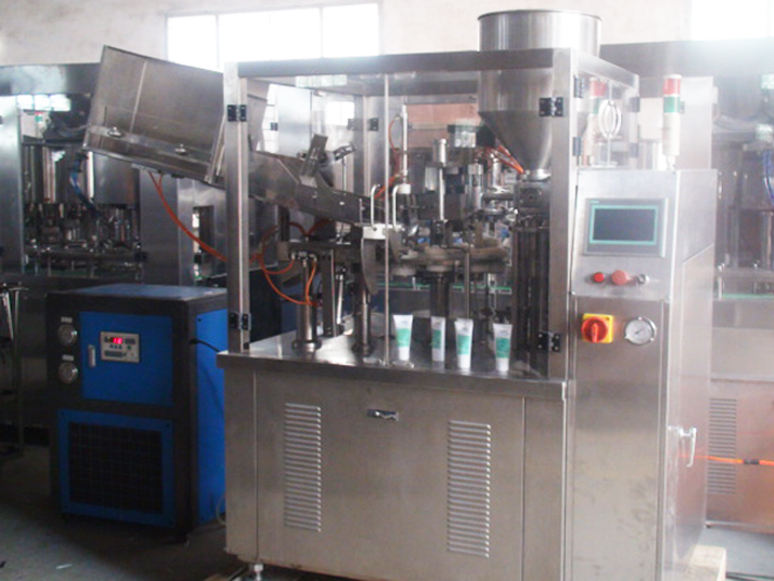

Makinë mbyllëse automatike për mbushjen e tubave të kremës me ftohës uji

• Materialet e tubit: Tuba plastikë / Tuba të laminuar
• Vëllimi i mbushjes: 5ml-250ml/Tub (i rregullueshëm)
• Saktësia e mbushjes: 1% (ose më pak se)
• Kapaciteti i daljes: 45 tuba në minutë
• Diametri i tubit: Ø10mm-Ø50mm
• Gjatësia maksimale e tubit: 220 mm
• Burimi i energjisë: 220v/380v/50-60hz
• Presioni i ajrit: 0.55mpa-0.65mpa
• Motori ndihmës: 1.1 kw
• Fuqia termoizoluese: 3.0 kw
• Dimensioni i përgjithshëm(Lxwxh): 2000*900*1500
• Pesha e makinës mbyllëse të tubave: 850 kg

Shiko Videon

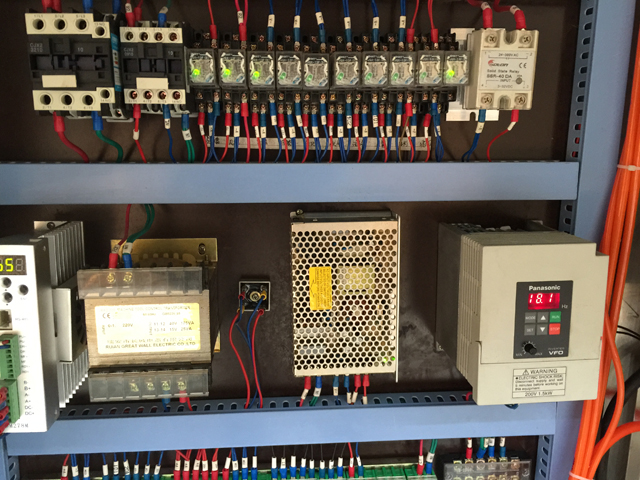

Pjesët e kontrollit të makinës përbëhen nga ndërfaqja inteligjente njeri-kompjuter, ekrani i madh me prekje / paneli i kontrollit të funksionimit, duke përfshirë vendosjen e temperaturës, shpejtësinë e motorit, shpejtësinë e mbushjes, shfaqjen e drejtpërdrejtë të ekranit dhe kontrollin e ekranit. Përbërësit e makinës që prek mbushjen Materiali është prej çeliku inox SUS304 dhe SUS316L. Mbulesa transparente, tubi ushqimor, pajisja ushqyese jepen gjithashtu me makinë. Makina është e pajisur me çelës sigurie, auto-ndalim, pozicionimin e tubit të butë, kontrollin e mbylljes fotoelektrike etj.

Gjatë procesit, ushqimi dhe vendosja e tubit, mbushja dhe mbyllja, nxjerrja kontrollohen të gjitha automatikisht. Pajisja e numërimit dixhital është instaluar në pjesën e poshtme të përparme të makinës. Gjatë procesit të mbushjes koka e mbushjes futet brenda tenxheres së materialit për të shmangur hyrjen e ajrit. Për materialin mbushës me viskozitet të lartë, është instaluar një pajisje fryrëse për të siguruar një vulosje të plotë. Shumë zgjedhje të llojit të vulosjes janë në dispozicion për të përmbushur nevojat e ndryshme të klientëve.

Parametri kryesor

Karakteristikat kryesore

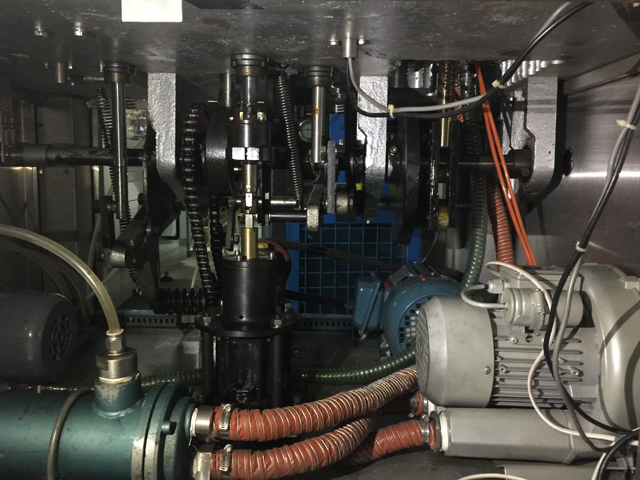

1. Pjesa e mëposhtme e transmetimit e mbyllur në platformë, e sigurt, e besueshme, jo ndotëse;

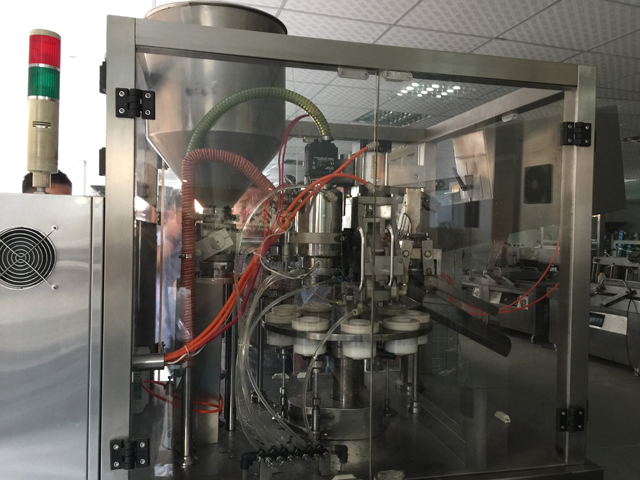

2. Mbushja dhe vulosja e pjesëve të montuara në platformë sipër kapuçit shikimi me kornizë statike gjysmë të mbyllur, i lehtë për t'u vëzhguar, i lehtë për t'u përdorur, i lehtë për t'u mirëmbajtur;
3. Kontrolli Plc, ndërfaqja e bisedës njeri-makinë;
4. Thirrje qarkore në kamerë, shpejtësi e lartë, saktësi e lartë;
5. Kutia dhe pozicioni i tubit të pjerrët, sipas dëshirës;

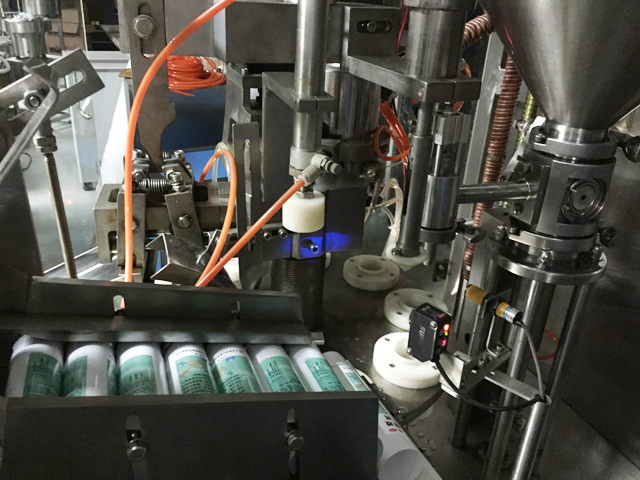

6. Mbështetësja e krahut e lakuar me një njësi adsorbimi vakum, parmakët dhe ndërveprimi i pajisjes së tubit të presionit, zorra futet në stacionin e sipërm të tubit;

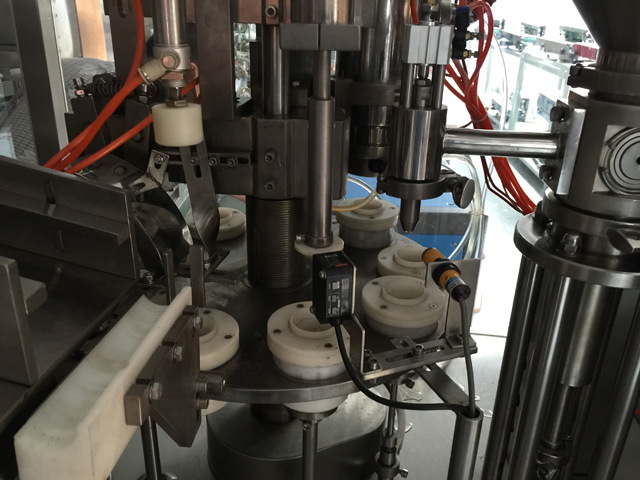

7. Stacionet e punës standarde fotoelektrike, sensori me precizion të lartë, modeli i zorrës së kontrollit të motorit stepper në pozicionin e duhur;
8. Koka e materialeve të lëvizshme të injektimit thellë brenda materialit të injektimit të zorrës, shënimi anësor i daljes anësore, fundi i hundës së dorëzimit të materialit të injektimit me një mënyrë të integruar për të siguruar cilësinë e prerjes së goditjes së mbushjes;
9. Pa tub pa mbushje;
10. Miratimi i vulosjes (pistoletë me ajër të nxehtë leister) tub i bishtit ngrohja e brendshme, e ftohur nga mjetet e ftohjes, konfigurimi i jashtëm;
11. Stacioni i punës duke shtypur automatikisht numrin e kodit të shtypur në kërkesat e procesit të pozicionit;
12. Pritini robotin plastik në një kënd të drejtë ose një fund të rrumbullakosur të zorrës për zgjedhje;
13. Alarmi i defektit, alarmi pa tub, mbyllja e derës, mbyllja e mbingarkesës;
14. Numërimi dhe koha e ndërprerjes sasiore;

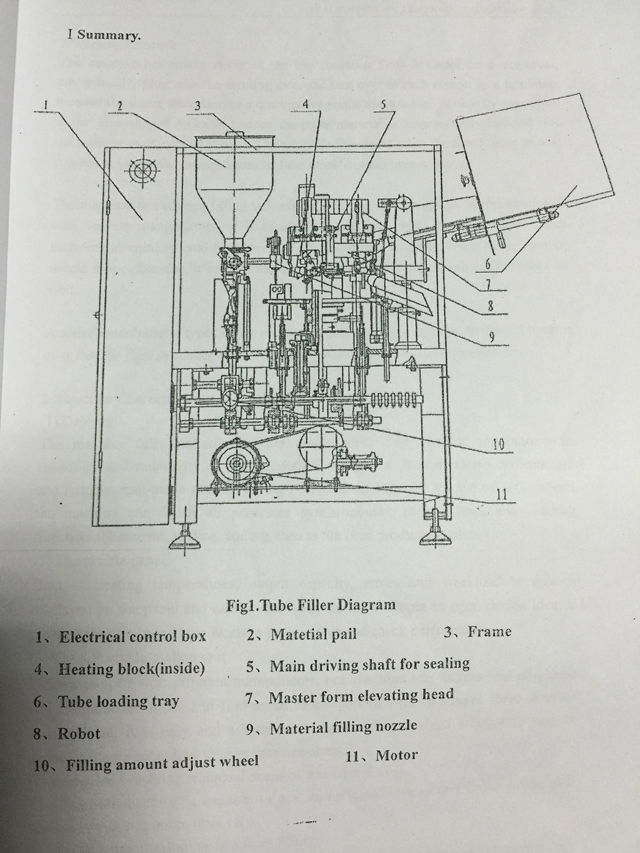

Vizatimi i Makinerisë për Mbushjen e Tubave

Parimi i Punës i Makinerisë së Mbushjes së Tubave

Tubat e zbrazët, gati në kontejnerin e madh, rrjedhin me rregull në një transportues të mbyllur automatikisht me kapakët e formimit dhe kthehen në çdo stacion nga një robot; ndërkohë, nën veprimin e një valvule pistoni sasiore e cila lidhet drejtpërdrejt me pleshtin e kyçur në formë koni, materialet e pastës injektohen automatikisht në tuba në çdo stacion intervali.

Më pas, tavolina rrotulluese i çon tubat e mbushura në stacionin tjetër, ku manipuluesit mbyllin menjëherë pjesën e poshtme të tubit. Makina mund të ndryshojë volumin e mbushjes duke rregulluar një matës rrjedhjeje. Kur përdoret me manipulatorë të ndryshëm, ajo mund të merret me tuba me materiale shumë-metalike duke përfshirë aluminin dhe për më tepër të palos pjesën e poshtme me dy shtresa me tre shtresa të formës së shalës. Përveç kësaj, ai mund të izolojë termikisht të gjitha tubat plastike dhe zorrët e laminuara gjithashtu. Manipuluesi i një koduesi shkruan datat, numrin e serisë dhe datën e skadencës në fund të tubave. Pas kësaj, produktet përfundimtare do të futen automatikisht në një tub grumbullimi.

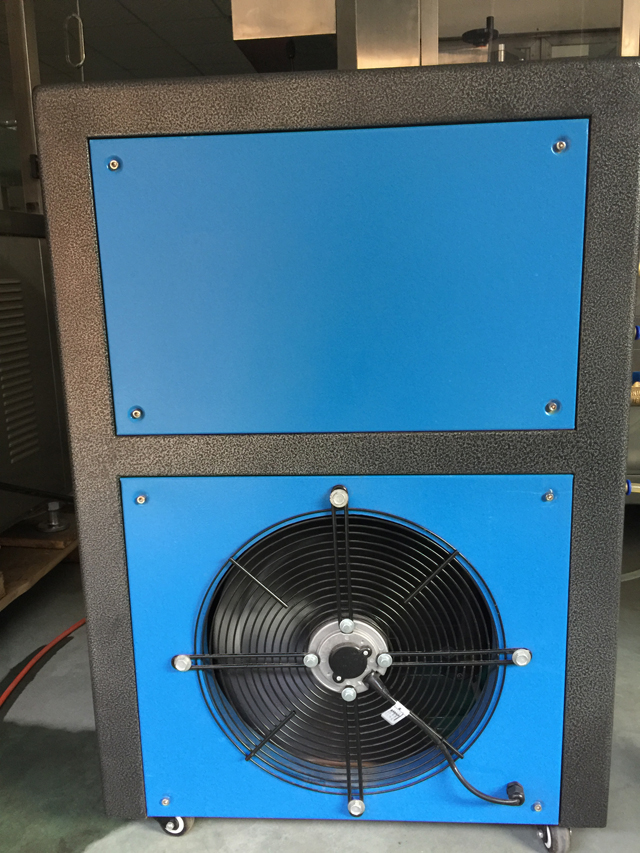

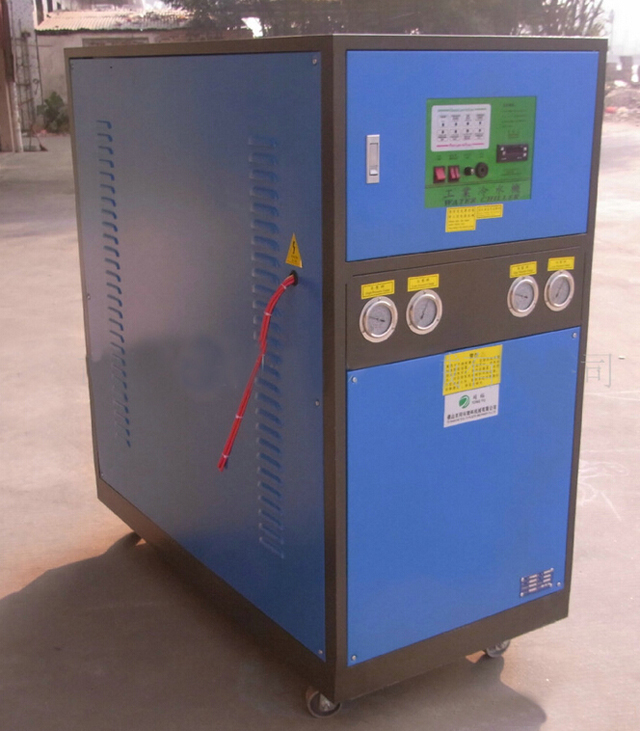

Aksesorë për Ftohjen e Procesit të Ngrohjes së Brendshme dhe të Jashtme

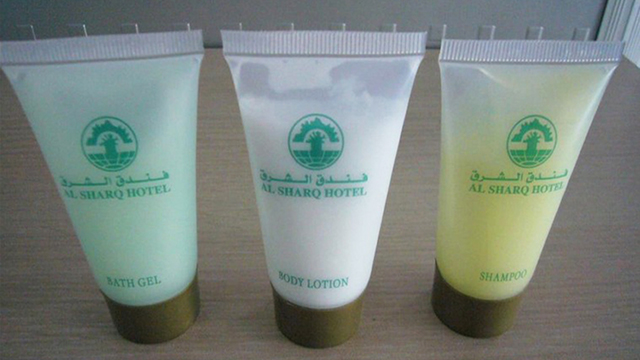

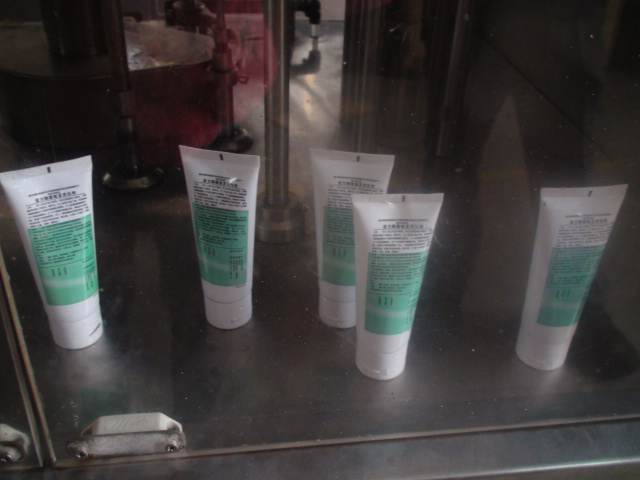

Mostrat
