Makinë mbushëse automatike lineare e shisheve të qelqit me shkumë të lëngshme

• Modeli: VK-OF
• Numri i grykave mbushëse: 6-16 koka
• Gama e presionit të ajrit: 0,4 ~ 0,6 MPa
• Furnizimi me energji elektrike: 220V±5% 50/60Hz
• Konsumi i energjisë: 0.6kw-2.8kw
• Zhurma e një makine: ≤50dB
• Pesha neto: 200-600 kg
• Dimensioni i përgjithshëm (mm): L*P*H=1600×1000×1800mm

Shiko Videon

Makinë mbushëse automatike e tejmbushjes për makineri mbushëse për matjen e sensorit të niveleve të lëngjeve të shisheve të qelqit me mbushës të lëngshëm

Makina mbushëse automatike e tejmbushjes përdoret zakonisht në aplikacionet e paketimit të konsumatorit ku kërkohet një nivel i qëndrueshëm vizual (kozmetik) i mbushjes.

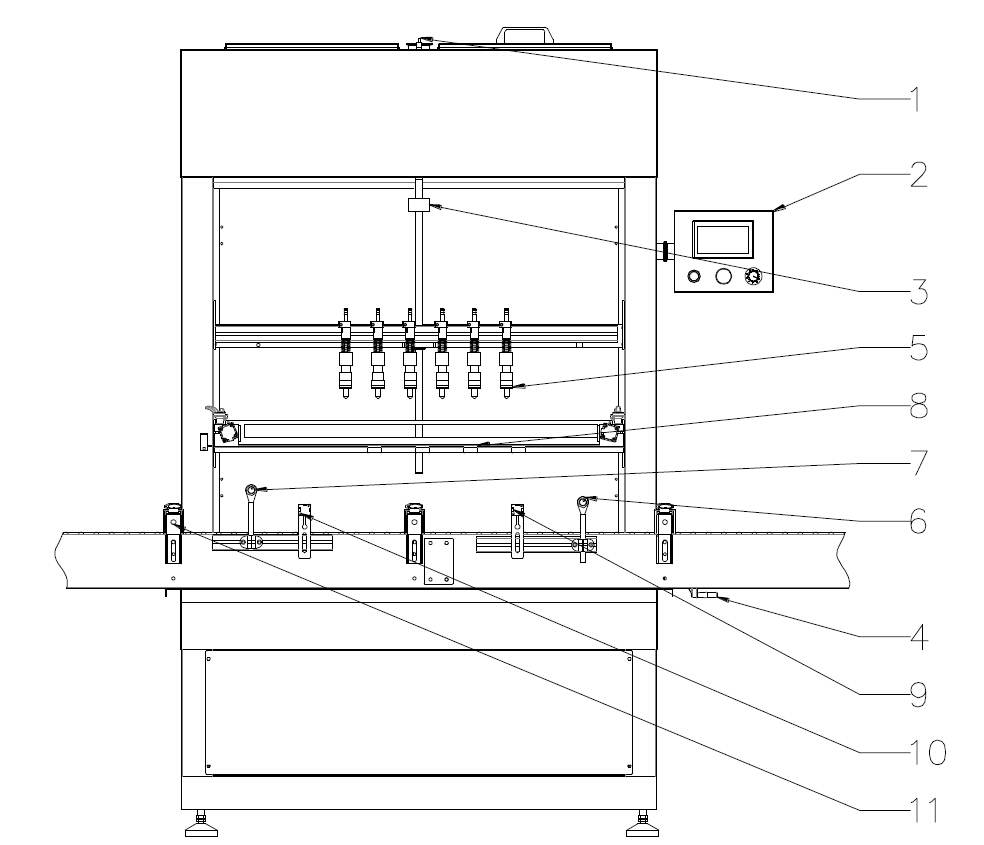

Vizatim i pajisjeve mbushëse të lëngshme të tejmbushjes (shembuj me pajisje mbushëse me 6 koka)

Produkti i dëshiruar i lëngshëm që do të mbushet mbahet në një rezervuar çelik inox, më pas pompohet në një kolektor për të shpërndarë produktin në secilën nga grykat tuaja mbushëse. Sapo produkti të arrijë nivelin e dëshiruar të mbushjes kozmetike në secilën shishe, produkti ose shkuma e tepërt derdhet përsëri në rezervuar. Përparësitë e mbushësit të tejmbushjes përfshijnë nivele të barabarta mbushjeje, kontroll të ndryshueshëm të shpejtësisë së pompës me presion (për të reduktuar shkumën) dhe lehtësinë e funksionimit.

Ky mbushës është prodhuar me një kornizë çelik inox 304 të rëndë, me kornizë tubash të salduar me cilësi të lartë dhe disponohet me 1 deri në 16 koka mbushëse. Ai vjen gjithashtu standard me kontrollet PLC dhe ekranin me prekje me ngjyra HMI, një rezervuar prej çeliku inoks dhe Portat e Indeksimit Pneumatik, plus shumë veçori të tjera. Opsionet janë të disponueshme për edhe më shumë shkathtësi.

Makina mbushëse automatike e tejmbushjes përdoret zakonisht për mbushjen e pijeve dhe produkteve të tjera të holla, veçanërisht kur mospërputhja e shkumës ose shisheve mund të jetë një problem. Mbushja automatike e tejmbushjes VKPAK mund të ndërtohet për t'iu përshtatur mjediseve sanitare, të rrezikshme, të ndezshme dhe gërryese.

teknike

• Modeli: VK-OF
• Numri i grykave mbushëse: 6-16 koka
• Gama e presionit të ajrit: 0,4 ~ 0,6 MPa
• Furnizimi me energji elektrike: 220V±5% 50/60Hz
• Konsumi i energjisë: 0.6kw-2.8kw
• Zhurma e një makine: ≤50dB
• Pesha neto: 200-600 kg
• Dimensioni i përgjithshëm (mm): L*P*H=1600×1000×1800mm

Karakteristikë:

• Ndërfaqja angleze njeri-makinë, ekrani inteligjent i kontaktit, dizajni njerëzor, funksionimi i lehtë.
• Grykë të veçanta mbushëse të tejmbushjes, mbushje e nivelit të saktësisë.
• Kontrolluesi logjik i programit (PLC),
• Është e lehtë për të ndryshuar madhësinë ose modifikuar parametrat.
• Elementet pneumatike janë të gjithë të importuar, qëndrueshmëri dhe besueshmëri.
• Sensimi fotoelektrik dhe kontrolli i lidhjes pneumatike, mbrojtje automatike për mungesën e shisheve.
• Dizajni i pozicionimit të ngushtë, rregullim i lehtë, i përshtatshëm për paketimin e të gjitha madhësive të shisheve.
• E gjithë makina është projektuar sipas kërkesave të GMP.

Opsionet:

• Grykat e mbushjes mund të pajisen sipas prodhimit.
• Konfigurimi anti-korroziv është i disponueshëm për produktet me aciditet të lartë ose alkali.

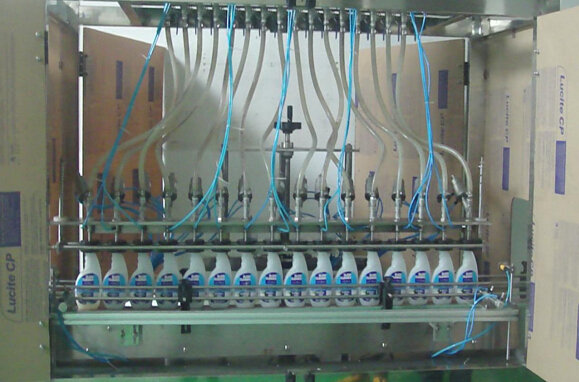

Makina mbushëse me 16 koka për mbushjen e sapunit të lëngshëm

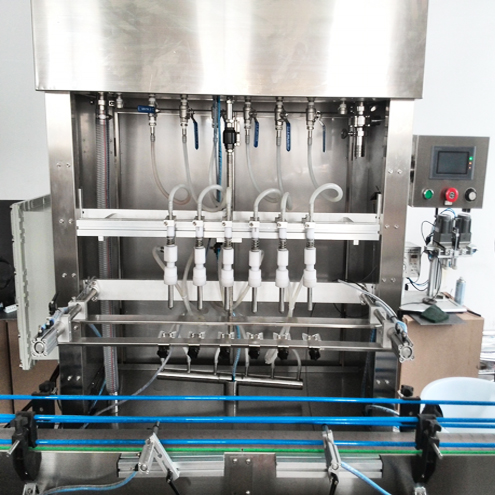

Më shumë foto të makinerive mbushëse të tejmbushjes (duke marrë 6 koka për shembull)

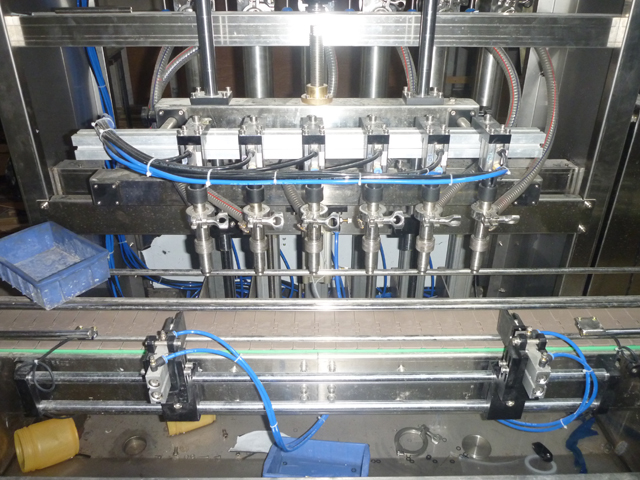

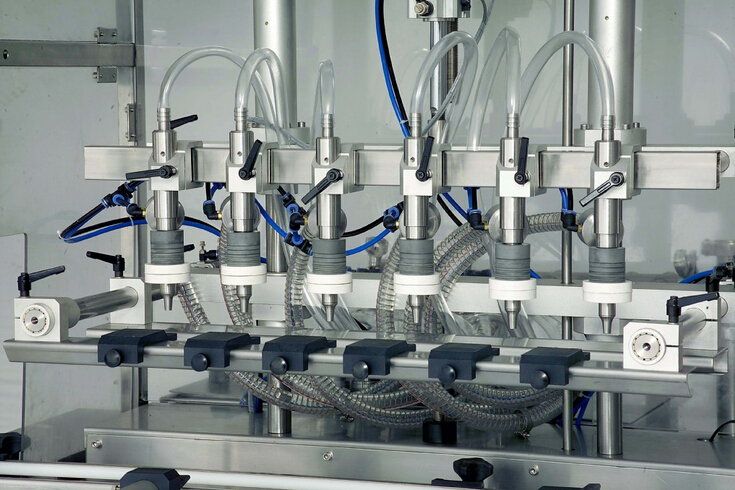

Foto e ngushtë për mbushjen e mbushësit të tejmbushjes së makinës

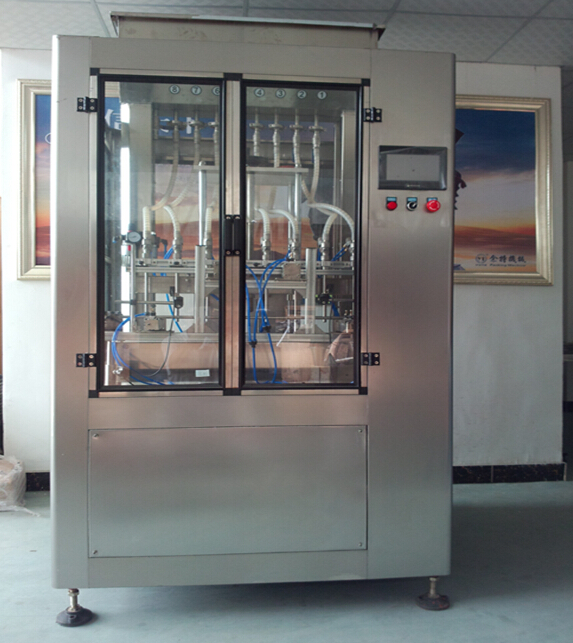

Me dhomë mbrojtëse për makineri mbushëse të tejmbushjes

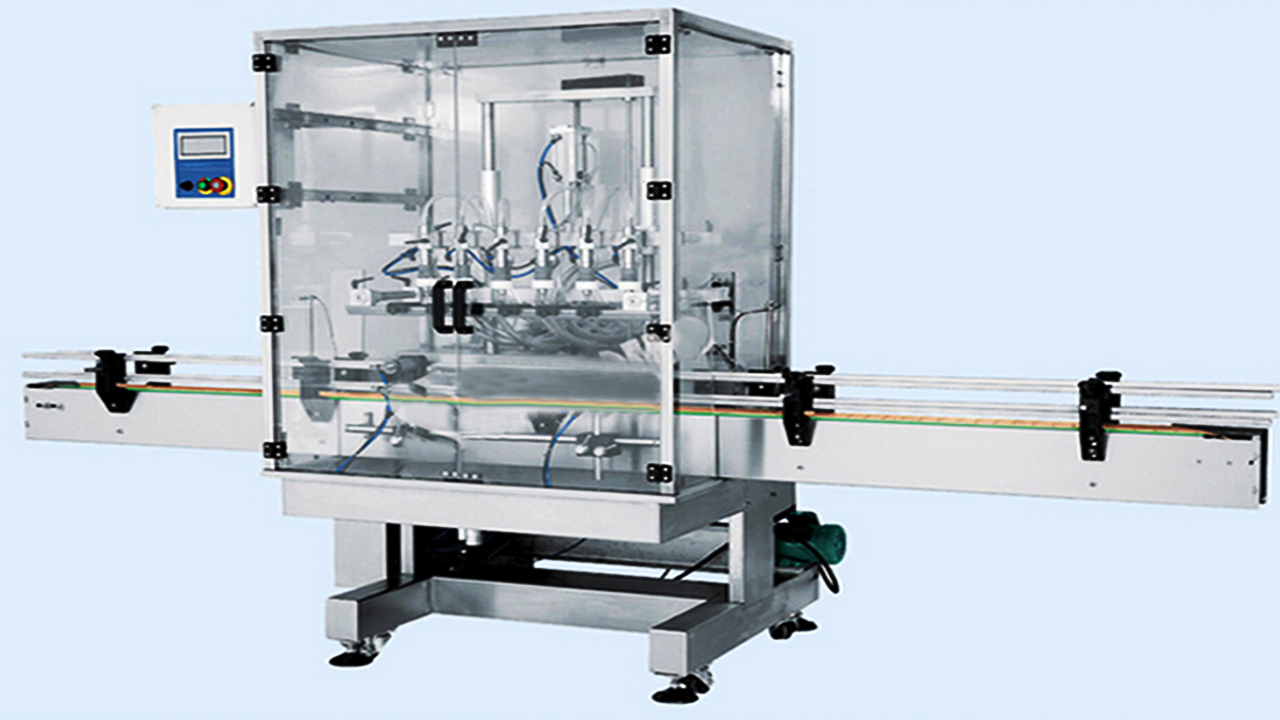

Makinë mbushëse e tejmbushjes së shtuar në dhomë automatike me rrip transportieri

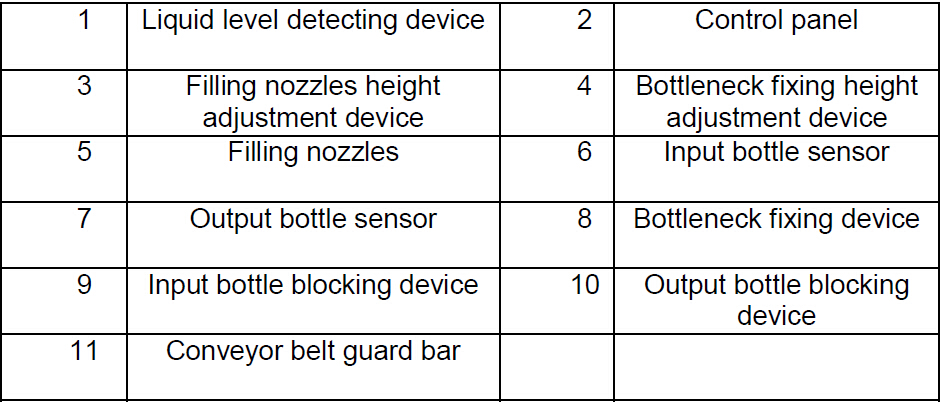

Procedura e konfigurimit të makinës mbushëse automatike:

Rregulloni shiritin mbrojtës të rripit transportues

Vendosni shishet nën grykat e mbushjes (5), rregulloni gjerësinë e shiritit mbrojtës të rripit transportues (11), bëni grykën e ngushtë dhe grykën e mbushjes në të njëjtin plan.

Rregulloni hundët e mbushjes

Sipas madhësisë së shisheve, rregulloni distancën midis secilës grykë mbushëse (5), përpiquni t'i bëni grykat e mbushjes (5) afër qendrës së makinës.

Rregulloni lartësinë e pajisjes së fiksimit të grykës së ngushtë

Sipas lartësisë së grykës së ngushtë, rregulloni rrotën e dorës së pajisjes së fiksimit të grykës së ngushtë (4), bëni që bordi i fiksimit të fytit të ngushtë të rregullojë vendin e duhur të grykës së ngushtë.

Rregulloni cilindrin e pajisjes së bllokimit të shisheve dalëse

Lironi vidën me pesë yje të pajisjes bllokuese të shisheve në dalje (10), klikoni në butonin e cilindrit jashtë shishes nga ekrani me prekje dhe mbajeni cilindrin të shtrihet, bëni bllokimin, ngjiteni në kontakt me shishen.

Rregulloni sensorin e shishes së daljes

Lironi vidhat e sensorit të shishes së daljes (7), vendoseni sensorin 5 cm përpara shkopit bllokues të cilindrit të shisheve dalëse (drejtimi përpara i rripit transportues)

Rregulloni sensorin e shishes hyrëse

Nisni rripin transportues, mbajeni cilindrin të shtrihet, vendosni më shumë se dy shishe në rripin transportues, lironi vidhat e sensorit të shishes hyrëse (6) dhe vendoseni pranë grykës së dytë të ngushtë, sigurohuni që mund të zbulojë shishen e dytë. Shënim: mos e vendosni sensorin e shisheve hyrëse (6) poshtë fytyrës së grykës së mbushjes.

Rregulloni cilindrin e pajisjes së bllokimit të shisheve hyrëse

Lironi vidën me pesë yje të pajisjes së bllokimit të shisheve hyrëse (9), gjeni një hendek midis shishes së dytë dhe shishes së tretë dhe vendosni shkopin bllokues në këtë hendek. Klikoni në butonin e cilindrit në shishe nga ekrani me prekje dhe mbajeni cilindrin jashtë të shtrirë, vini në kontakt shkopin bllokues me shishen e tretë. Vërejtje: shpejtësia e shtrirjes së cilindrit nuk është shumë e shpejtë.

Rregulloni cilindrin e pajisjes së fiksimit të grykës së ngushtë

Lironi vidën e pajisjes së fiksimit të grykës së ngushtë (8), lëreni pllakën e fiksimit të afrohet me qafën e shishes dhe e mbyllni atë, rregulloni pirunin e fiksimit të shisheve dhe vendoseni në të njëjtin nivel horizontal me grykën e ngushtë, fiksoni pirunin e fiksimit të shisheve, lironi dy vida në të dy anët. Klikoni në butonin e cilindrit të pozicionimit të shisheve nga ekrani me prekje dhe mbajeni cilindrin të shtrirë, lëreni pirunin e fiksimit të shisheve të kontaktojë me grykën e ngushtë, vidhosni vidhat mbajtëse.

Rregulloni lartësinë e grykave të mbushjes

Klikoni në butonin e cilindrit në shishe, jashtë cilindrit të shishes, cilindrin e pozicionimit të shisheve nga ekrani me prekje. Rregulloni rrotën e dorës së pajisjes së rregullimit të lartësisë së grykës së mbushjes (3) dhe lëreni pjesën e poshtme të grykave mbushëse 2-3 cm më të larta se gryka, më pas klikoni në butonin e cilindrit ngritës nga ekrani me prekje, provoni nëse hundët e mbushjes mund të ngrihen dhe bien pa probleme. Ndiqni hapat e mësipërm për të korrigjuar gabimet dhe për të përmirësuar lëvizjet e tyre të vëzhguara në mënyrë të përsëritur për të qetësuar veprimin.

Rregulloni volumin e mbushjes

Sipas kapacitetit të etiketimit të produktit, futni cilësimin e duhur të kohës në kohën e mbushjes në ekranin me prekje.

Produktet e mbushjes përfundimtare pas mbushjes së mostrave

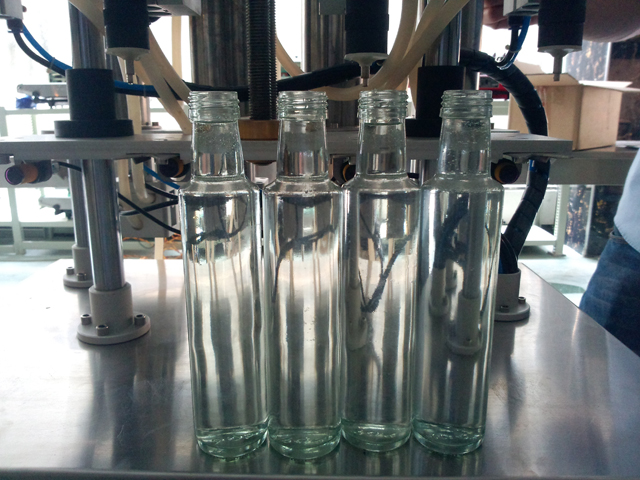

Shishe parfumi

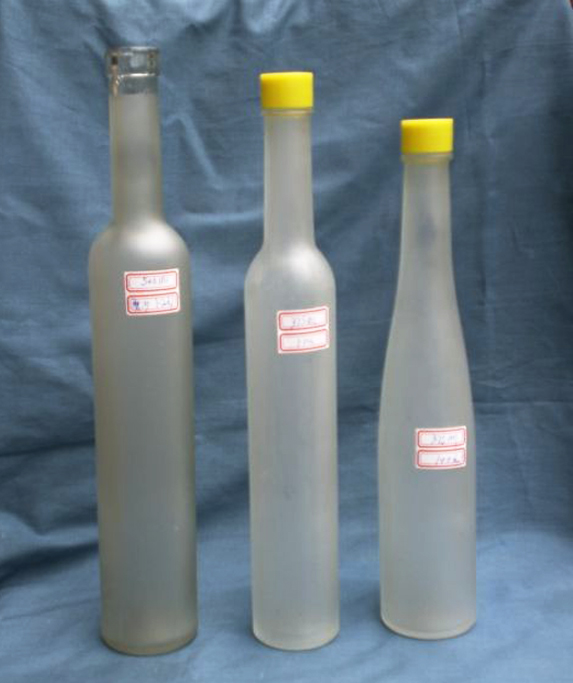

Shishe vere

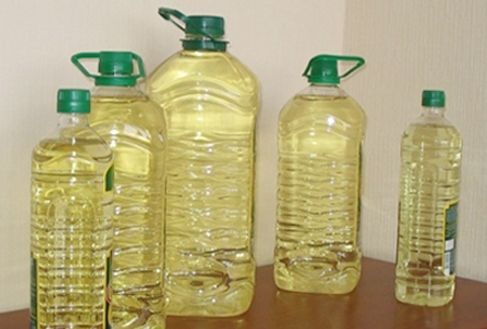

Shishe me vaj ushqimor

Paketim kasë prej druri

Garancia: Për të gjithë makinën, kërkon 1 vit garanci. (Përjashtohen nga garancia problemet për shkak të aksidenteve, keqpërdorimit, keqpërdorimit, dëmtimit të ruajtjes, neglizhencës ose modifikimit të pajisjes ose përbërësve të saj. Gjithashtu pjesa rezervë e thyer lehtë nuk përfshihet në garanci)

Instalimi: Pasi makina të arrijë në fabrikën tuaj, nëse keni nevojë, tekniku ynë do të shkojë në vendin tuaj për të instaluar dhe testuar makinën dhe gjithashtu do të trajnojë punëtorin tuaj për të përdorur makinën (koha e trenit varet nga ju punonjës). Shpenzimet (bileta ajrore, ushqimi, hoteli, tarifa e udhëtimit në vendin tuaj) duhet të jenë në llogarinë tuaj dhe ju duhet të paguheni për teknikun 150 dollarë në ditë. Gjithashtu ju mund të shkoni në fabrikën tonë për të bërë trajnime.

Pas shërbimit: Nëse e keni problemin në makinë, tekniku ynë do të shkojë në shtëpinë tuaj për ta rregulluar makinën sa më shpejt të jetë e mundur. Kostoja duhet të jetë në llogarinë tuaj (si më sipër).
