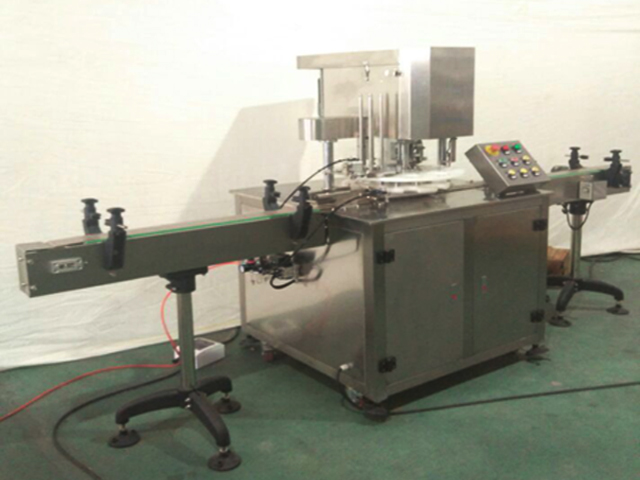

Makinë mbyllëse automatike lineare prej metali prej kallaji prej alumini

Makinë mbyllëse automatike lineare prej kallaji prej alumini

Materiali: Çelik inox

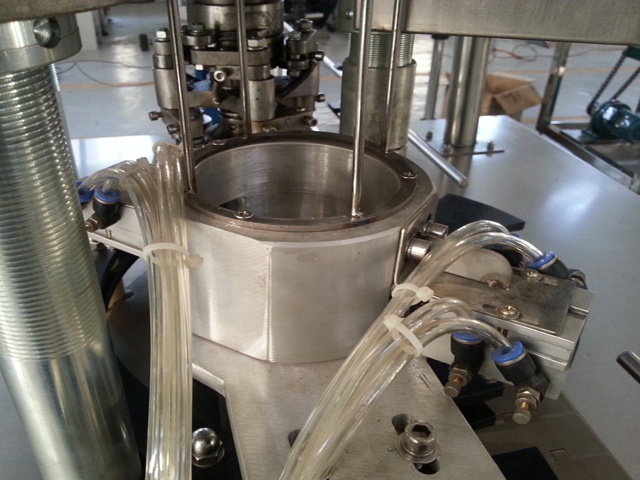

Koka e mbulimit: 1
Numri i kanaçeve të mbyllura: Një
Shpejtësia e vulosjes: 25-30 për minutë
Lartësia e vulosjes: 40-200 mm
Diametri i shishes së disponueshme: 35-100 mm
Presioni i punës: Ac220v 50/60hz (Ac380v 50/60hz)
Fuqia: 1.1 kw
Pesha: 500 kg
Madhësia: 3000*900*1700mm
Burimi i ajrit: 0.5mpa

Ky produkt vlen kryesisht për ambalazhimin e kanaçeve të rrumbullakëta me cilësi të ndryshme PET plastike, hekuri, alumini, letre dhe të tjera, ka një dizajn të avancuar dhe një strukturë të arsyeshme e cila funksionon lehtësisht, për të qenë një pajisje paketimi i nevojshëm dhe ideal për ushqimin. , ilaçe, çaj, inxhinieri kimike dhe industri të tjera.

Trupi kryesor i këtij produkti përdor të gjitha materialet inox, me një pamje të thjeshtë dhe të bukur dhe në përputhje me kërkesat e projektimit të shumicës së departamenteve standarde të prodhimit.

Ky produkt adopton burimin e energjisë një ose trefazor, me fuqinë e tij që arrin 1.1 kw, pjesët dhe komponentët e tij të ndryshëm nën përpunimin e saktë, teknologjitë e prodhimit dhe të tjera të precipituara dhe të përmirësuara vazhdimisht përmes përvojës së gjatë të klientit të kompanisë sonë, dhe pjesa kryesore miraton një dizajn unik me forcë të lartë, zhurmë të ulët dhe performancë të mirë vulosjeje.

Ky produkt përputhet i gjithi me rregulloret e standardeve kombëtare, standardet e departamentit dhe standardet e ndërmarrjeve dhe del nga fabrika vetëm pasi të ketë kaluar inspektimin dhe testin e rreptë.

Është i një projektimi të linjës së prodhimit plotësisht automatik, i cili mund të përbëjë linjat e prodhimit me sistemin e mbushjes, sistemin e peshimit dhe mbushjes ose sistemin e etiketimit.

Specifikimi i Performancës

1. Katër rrotat vulosëse janë miratuar për vulosje, ku dy thika për mbyllje, dhe dy të tjera për shtypje bosh, me një parim të thjeshtë dhe rregullim të përshtatshëm;

2. Dizajni mekanik i gjeneratës së fundit është miratuar, trupi i kanaçes nuk do të rrotullohet në procesin e vulosjes, thika e vulosjes rrotullohet për të përfunduar mbylljen, e cila është e besueshme dhe e sigurt dhe e përshtatshme për paketimin e vulosjes së produkteve të brishta dhe produkte të lëngshme;

3. Funksionimi i thikës së prerjes dhe ngritja e mbështetëses së thikës kontrollohen nga kamera mekanike, me funksionim të qëndrueshëm dhe të besueshëm

4. Thika hobbing miraton prodhimin nga çelik inox 304, me shërbim të qëndrueshëm dhe performancë të mirë vulosjeje.

5. Ndërfaqja e funksionimit është shumë e thjeshtë për të lehtësuar funksionimin.

Karakteristikat kryesore

1. Është një kapëse kanaçe e gjeneratës së fundit, me veçorinë më të rëndësishme që trupi i kanaçes nuk rrotullohet gjatë mbylljes, për të shmangur që produktet në kanaçe të zhvendosen dhe të bien;

2. Ndërfaqja e funksionimit është e thjeshtë me një dizajn të arsyeshëm;

3. Është i saktësisë së lartë të përpunimit dhe trupi kryesor miraton prodhimin e të gjithë çelikut inox, në përputhje me kërkesat e projektimit të departamenteve të prodhimit.

4. Mund të përbëjë linjat e prodhimit me pajisje mbushjeje, etiketimi, spërkatjeje me kod e të tjera, me efikasitet të lartë prodhimi.

5. Mund të zbulojë automatikisht kapakun e poshtëm dhe dizajni i kontrollit të qarkut është i arsyeshëm.

6. Të gjitha pjesët dhe komponentët, aksesorët elektrikë dhe të tjerët miratojnë produktet nga fabrikat e famshme vendase, me cilësi të besueshme dhe të qëndrueshme.

Parametrat Teknikë

Materiali: çelik inox
Koka mbuluese: 1
Numri i kanaçeve të mbyllura: një
Shpejtësia e mbylljes: 25-30 në minutë
Lartësia e mbylljes: 40-200 mm
Diametri i shishes në dispozicion: 35-100 mm
Presioni i punës: AC220V 50/60Hz (AC380V 50/60Hz)
Fuqia: 1.1 KW
Pesha: 500 kg
Madhësia: 3000*900*1700mm
Burimi i ajrit: 0.5 MPa

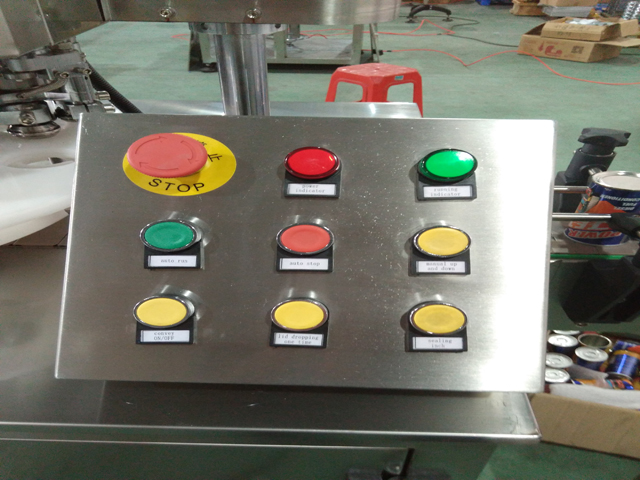

Paneli i Operacionit

1. Treguesi i fuqisë (drita e kuqe që tregon): drita e kuqe treguese është ndezur që tregon se pajisja është ndezur dhe anasjelltas

2. Treguesi i funksionimit (drita e gjelbër treguese): drita e gjelbër treguese e ndezur që tregon se pajisja është në punë dhe anasjelltas

3. Ndalimi i urgjencës: në rast urgjence, shtypni këtë buton dhe pajisja ndalon menjëherë, çdo çelës tjetër nuk funksionon, nëse dëshironi ta anuloni, kthejeni butonin në mënyrë tërthore dhe ai do të shfaqet automatikisht me funksionet e rikuperuara.

4. Funksionimi/ndezja (butoni jeshil): shtypni këtë buton dhe pajisja do të fillojë të funksionojë

5. Funksionimi/fikja (butoni i kuq): shtypni këtë buton dhe pajisja do të ndalojë funksionimin

Inching (butoni i verdhë): ky çelës përdoret kryesisht për korrigjimin e pajisjeve, pajisja do të funksionojë kur shtypni butonin dhe anasjelltas.

Parimi i pajisjes dhe metoda e instalimit

1. Parimi i projektimit dinamik të pajisjes

Kjo pajisje miraton motorin asinkron me kapacitet elektrik me dy vlera, me fuqinë e motorit të jetë 1.1 KW dhe shpejtësinë e rrotullimit të jetë 1400r/min. Rrota e rripit trekëndor, rrota e dhëmbëzuar, turbina dhe ingranazhet e tjera lidhëse e zvogëlojnë shpejtësinë e saj në 40 r/min, turbina rrotullon një rreth nën efektin e kamerës ngritëse për të përfunduar një proces lart e poshtë, në të njëjtën kohë përkatësisht. drejton rrotat e para dhe të dyta rrotulluese dhe mbyllëse për t'u koordinuar me kamerën nën diferencën e shpejtësisë së dy grupeve të rrotave të dhëmbëzuara, për të përfunduar të gjithë procesin e mbylljes së rrotullës së një kanaçe.

2. Parimi i projektimit të vulosjes së pajisjes

Kjo pajisje adopton parimin e qepjes së dyfishtë të tegelit të dyfishtë, duke shfrytëzuar procedurën e mbylljes, palosjes dhe shtypjes së anës së kapakut dhe anës së kanaçes, për të arritur efektin e mbylljes. Hapat janë si më poshtë:

(1) Vendoseni kapakun e kavanozit sipër kutisë për ta bërë skajin e kanaçes të ngjitet në hapjen në anën e brendshme të skajit të kapakut të kutisë.

(2) Përdorni presionin e ngritësit për të ngritur trupin e kanaçes dhe për ta bërë kapakun e kanaçes të ngjitet te qeni.

(3) Roli i parë mbështjell skajin e kapakut nga brenda, me njërën anë që rrotullohet rreth skajit të kapakut dhe nga ana tjetër që ushtron një presion në bosht.

(4) Pasi rrotulla e parë të përfundojë operacionin, rrotulla e dytë vazhdon të shtypë fort shtresën e parë të rrumbullakosur të formuar nga rrotullimi i parë në shtresën e dytë të rrumbullakosur, mbyllja e rrotullës përfundon.

(5) Ngritësi është me kokë poshtë dhe qeni shtypet poshtë për të dalë nga kutia bosh.

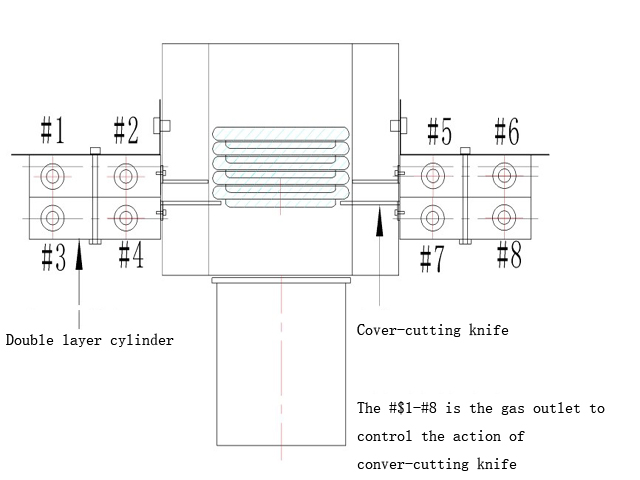

3. Parimi i uljes automatike të mbulesës

Kjo pajisje është e pajisur me pajisjen automatike të inspektimit të syrit me foto, pasi kutia të arrijë pozicionin, syri i fotografisë dërgon sinjalin e inspektimit në qarkun kryesor të kontrollit, i cili dërgon sinjalet përkatëse në përputhje me dizajnin në pajisjet e uljes së kapakut për të kontrolluar përkatëse. veprime për të kryer funksionin automatik të uljes së kapakut. Pajisjet fizike automatike të uljes së kapakut dhe parimi i saj janë siç tregohet në foton e mëposhtme:

Si ta instaloni makinën hap pas hapi?

Hapi i parë: Instaloni zinxhirin transportues, kontrolloni nëse është linear pas instalimit dhe është i ngushtësi e duhur

Hapi i dytë: Instaloni shinat e transportuesit, rregullojeni për të përcjellë pa probleme kanaçet

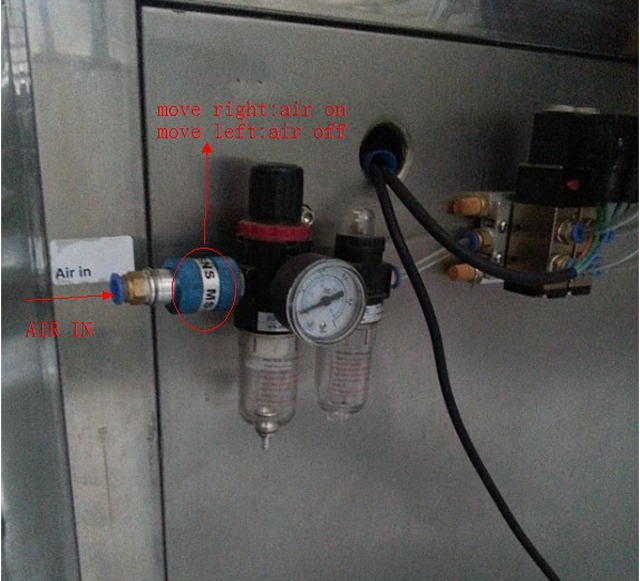

Më në fund, pas ndezjes dhe ajrimit të pajisjes, ajo mund të funksionojë më pas.

	Zinxhiri i çdo seksioni lidhet dhe fiksohet me një kunj (të ngjashëm me zinxhirin e orës)
	Transportuesi do të kalojë bazën
	Bordi i zinxhirit të çdo seksioni të transportuesit është i lidhur me kunj
	Vidhat mund të rregullohen për të shtrënguar dhe humbur transportuesin
	Pasi lidhet me gjilpërën, goditet fort me çekiç
	Transportuesi dhe pajisja kryesore lidhen dhe fiksohen me dy vida
	Instalimi i shinave të transportuesit
	Instalimi dhe pajisja fikse e shinave

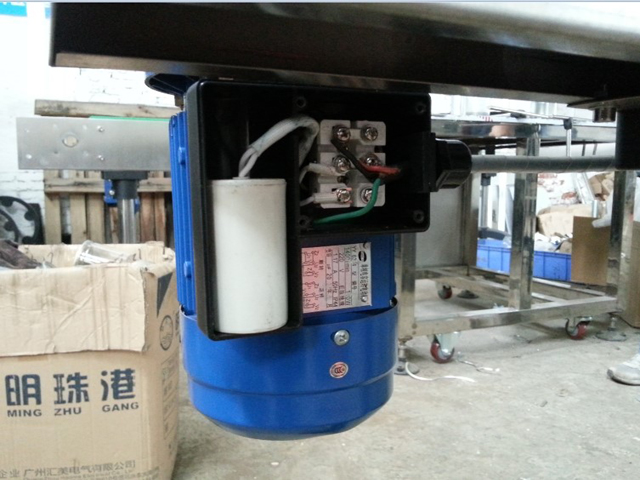

	Ndizni motorin e transportuesit (lidheni me terminalin U1 dhe U2)
