Makinë mbuluese me vidë me vidhos të çakit me një kokë të vetme lineare servo lineare

Makinë mbuluese me vidë automatike lineare servo me një kokë për shishe

Modeli Nr.: VK-SCC
Lartësia e aplikueshme e shisheve: 60-380 mm
Diametri i aplikueshëm i qafës së shisheve: 16-50 mm
Tensioni i motorit: 220v (përshtatje)
Fuqia e motorit: 0.37 kw
Kapaciteti prodhues: 1200-1500 shishe/orë
Madhësia e makinës: 600*210*900mm
Paketimi: Kartoni prej druri
Pesha e makinës: 140 kg

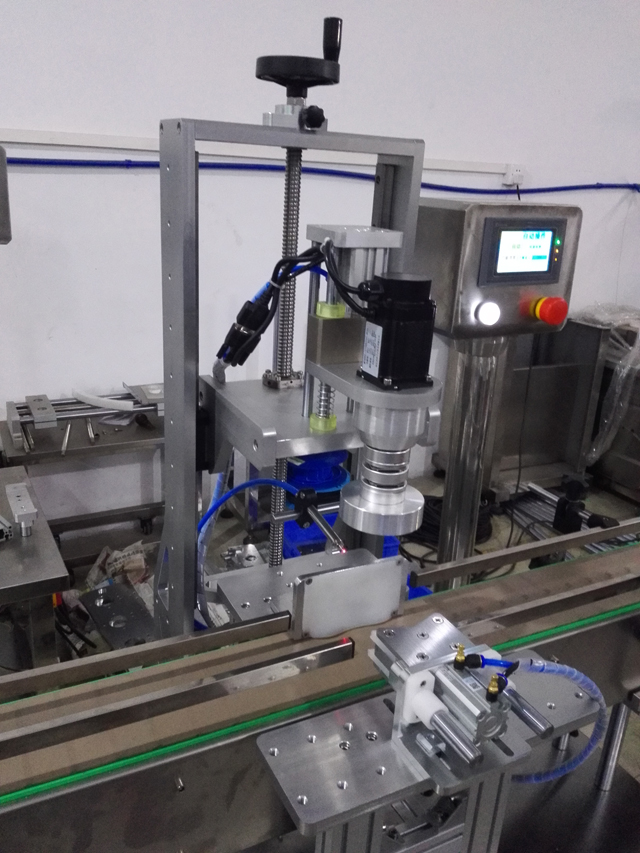

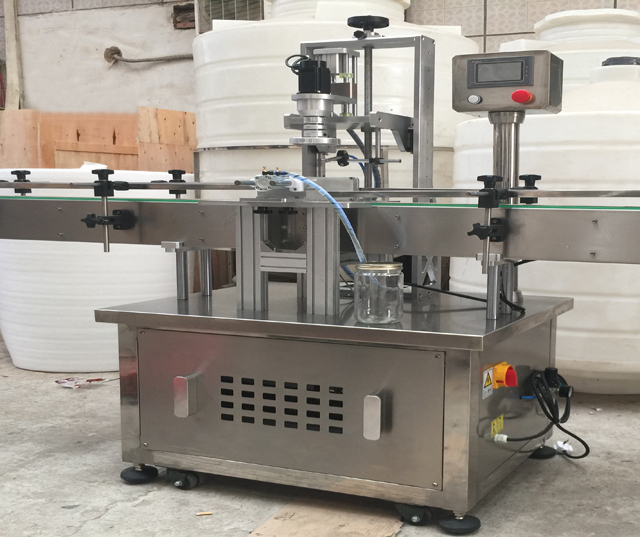

Pajisja Përmbledhje e makinës për mbulim me kokë të vetme

Përvetëson material çeliku inox, makina është rezistente ndaj korrozionit dhe e lehtë për t'u pastruar. Me dizajnin kompakt të strukturës, ai zë hapësirë të vogël dyshemeje. Ndërsa, me efikasitet dhe besueshmëri të lartë, është një makinë me automatizim të lartë e cila kërkon vetëm një personel operacional. Është një pajisje automatike mbushëse dhe mbuluese që kombinon mekanizmin, energjinë elektrike dhe pneumatikën në një.

Parametrat Teknikë

Modeli Nr.: VK-SCC
Lartësia e aplikueshme e shisheve: 60-380 mm
Diametri i aplikueshëm i qafës së shisheve: 16-50 mm
Tensioni i motorit: 220v (përshtatje)
Fuqia e motorit: 0.37 kw
Kapaciteti prodhues: 1200-1500 shishe/orë
Madhësia e makinës: 600*210*900mm
Paketimi: Kartoni prej druri
Pesha e makinës: 140 kg

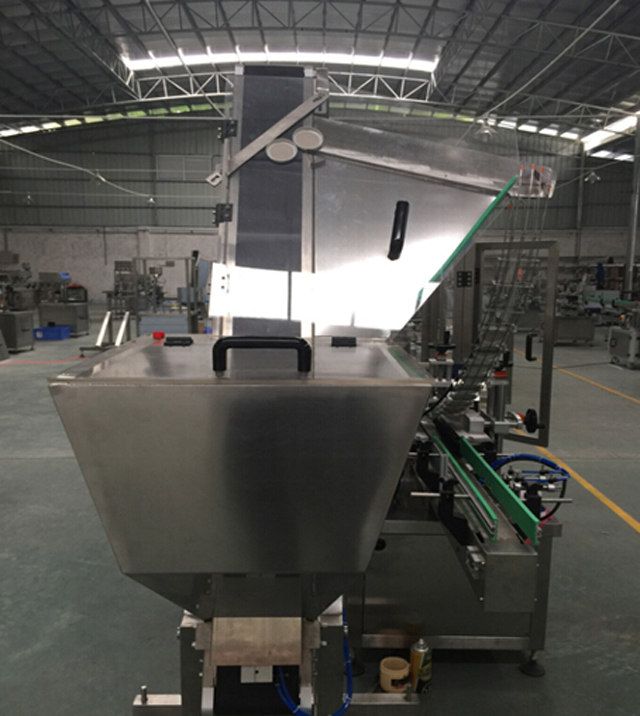

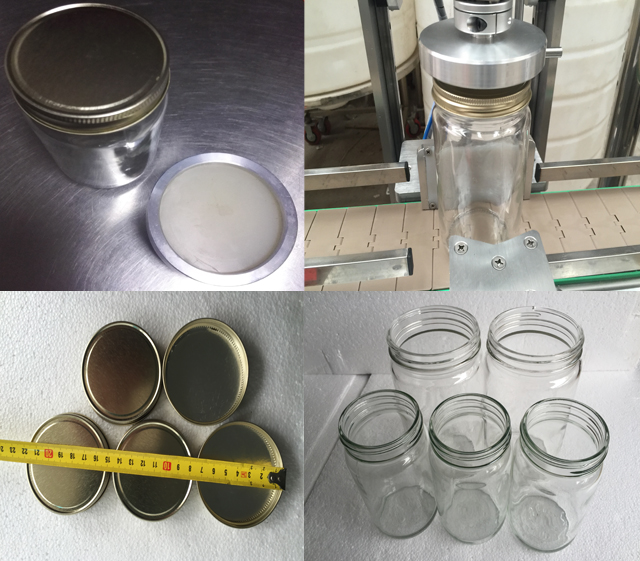

(Shënim: Makina ushqehet nga dora e punëtorit për kapak në kavanoza; është opsionale të zgjidhni sistemin e ushqimit automatik të tapave, fotografitë e të cilit tregohen si më poshtë)

Instalimi i pajisjeve

Makina nuk kërkon vida ankorimi paraprakisht. Pasi të jetë zbërthyer, vendoseni të gjithë makinën në dysheme të fortë dhe të sheshtë dhe më pas rregulloni lartësinë e vidës së këmbës së makinës.

Përdorni matësin e nivelit për të korrigjuar çdo anim për t'u siguruar që çdo këmbë të ketë një ngarkesë të barabartë. Pasi të kenë përfunduar rregullimet, lidhni dhe rregulloni mirë zorrën e hyrjes së ujit, zorrën e shkarkimit të mbetjeve, furnizimin me energji dhe burimin e ajrit.

Përdorimi dhe funksionimi (Funksionet e panelit)

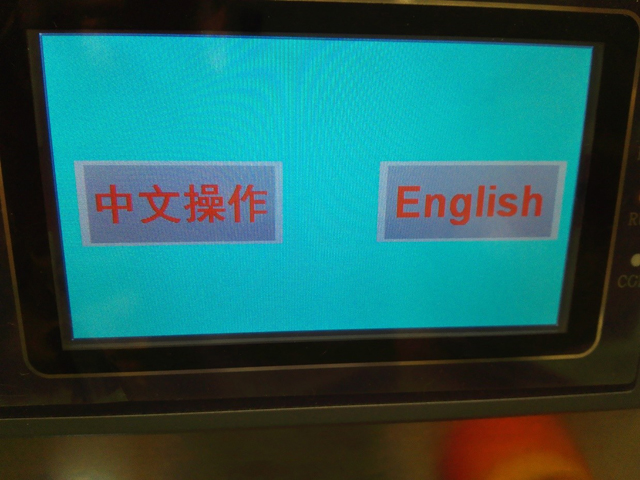

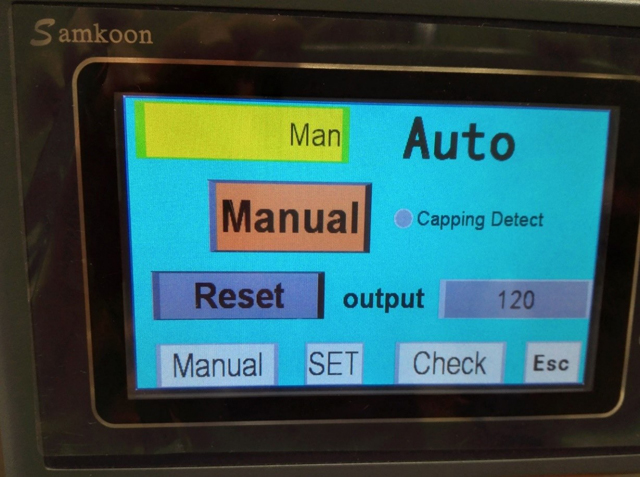

1. Ndizni çelësin kryesor të energjisë dhe çelësin në të djathtë të kutisë së pajisjes dhe më pas ndërfaqja njeri-kompjuter shfaq ekranin e fillimit si më poshtë:

2. Klikoni në një nga ikonat dhe ekrani do të zhvendoset më poshtë:

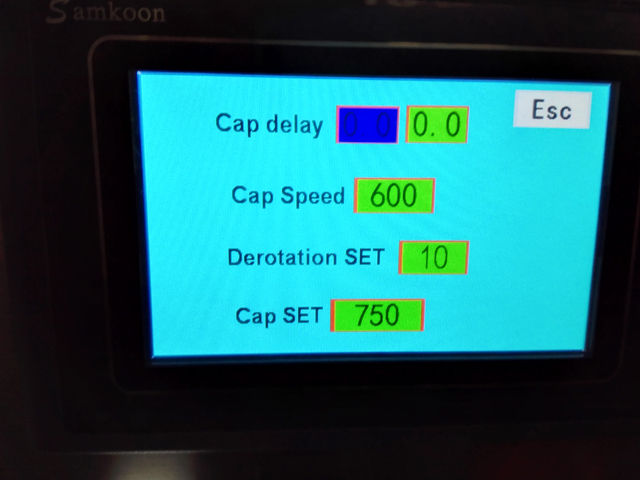

3.0 Klikoni SET për të hyrë në ekranin e mëposhtëm:

3.1 Vonesa e mbulimit do të thotë kur ka shishe, vonesa fillon deri në lëvizjen tjetër. I shton komoditet rregullimit të shisheve me madhësi të ndryshme.

3.2 Shpejtësia e mbulimit është shpejtësia e rrotullimit të motorit mbulues. Capping Setting shfaq vlerën e pulsit që tregon kohën e mbulimit dhe pozicionin e mbulimit. Rrjedha e punës së tapave shkon prerja e shisheve-rifillimi i pozicionit të mbulimit-mbulimit-prerja e shisheve. Kur vonesa e mbulimit është me 0, kjo do të thotë se nuk është caktuar asnjë vonesë.

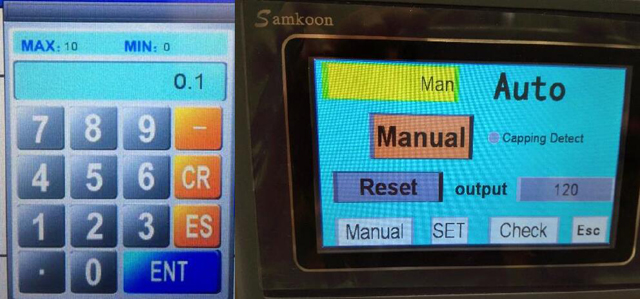

4.0 Klikoni kutinë e shifrave përkatëse në të djathtë të parametrave dhe më poshtë do të shfaqen ekranet e rregullimit të parametrave, ku CR është për pastrim, ES për ekzistues dhe Enter për konfirmim. Kur klikoni Manual, modaliteti do të zhvendoset në modalitetin automatik dhe makina do të funksionojë automatikisht.

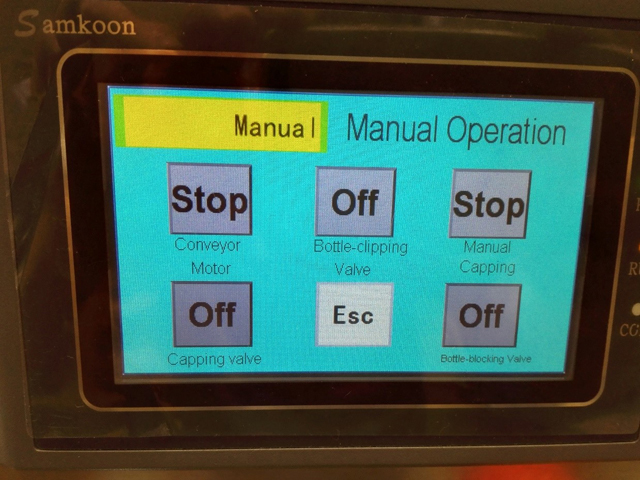

5.0 Kthehuni në ekranin e menysë dhe klikoni Manual në fund të ekranit për të hyrë në ekranin e mëposhtëm. Nëse kërkohen veprime të veçanta manuale, klikoni çelësat përkatës për të vazhduar.

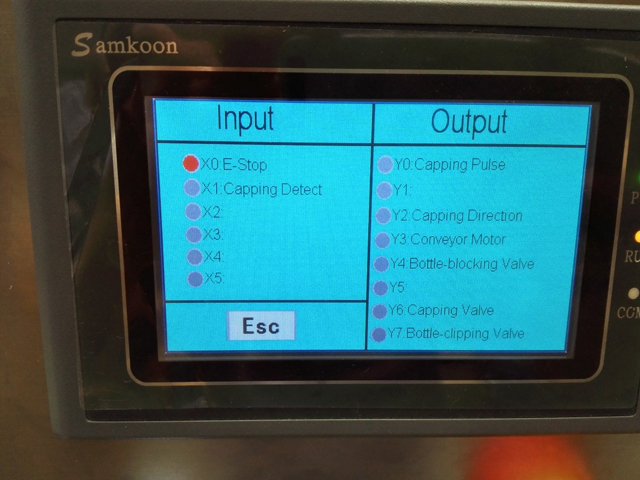

6.0 Kthehuni në ekranin e menysë dhe klikoni Kontrollo për të hyrë në ekranin e mëposhtëm. Kur treguesi është i ndezur, ai tregon se hyrja përkatëse në PLC ka hyrje të sinjalit. Shihni ekranin e mëposhtëm:

Rrjedha e punës

Para fillimit të makinës	Ekrani me prekje shfaq ekranin e nisjes
Zgjidhni gjuhën	Ekrani kthehet në ekranin e menysë
Klikoni Manual në fund të ekranit	Ekrani kthehet në modalitetin e funksionimit manual	Gjatë ekzekutimit manual, kliko numrin përkatës në tastierë gjatë vënies në punë
Klikoni Auto	Ekrani kthehet në modalitetin automatik	Klikoni automatikisht, të gjitha procedurat do të fillojnë
Klikoni në ndalesë emergjente	Nën ndalesë emergjente	Shtypni ndalesën e urgjencës nëse ndodhin ndonjë anomali gjatë prodhimit dhe shtypni përsëri kur anomalitë të zgjidhen

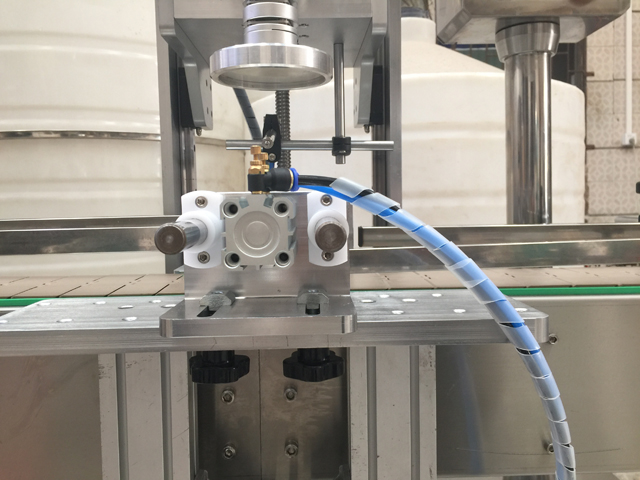

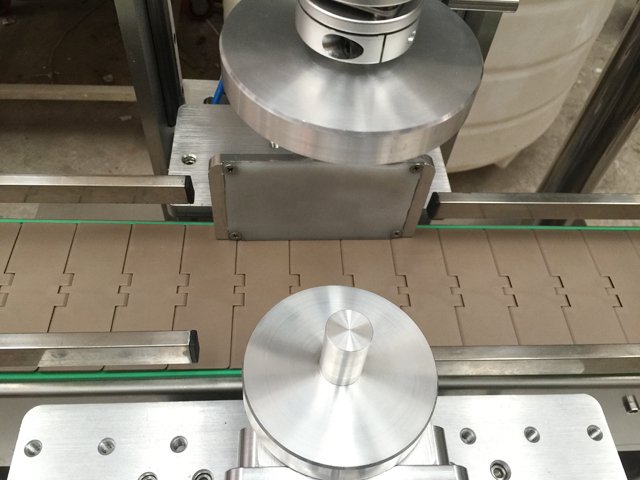

Komisionimi i prerjes së shisheve	Ka vida për fiksimin e cilindrit të prerjes së shisheve në të dy anët e transportuesit. Kur dado e folesë gjashtëkëndore M8 dhe pulla e dorezës së yllit janë liruar, ajo mund të zhvendoset përpara dhe prapa për të fiksuar shishen në dorezën e pajisjes për prerjen e shisheve	Shtrëngimi i prerjes së shisheve nuk duhet të jetë i ngushtë ose shumë i lirë, por të jetë i përshtatshëm

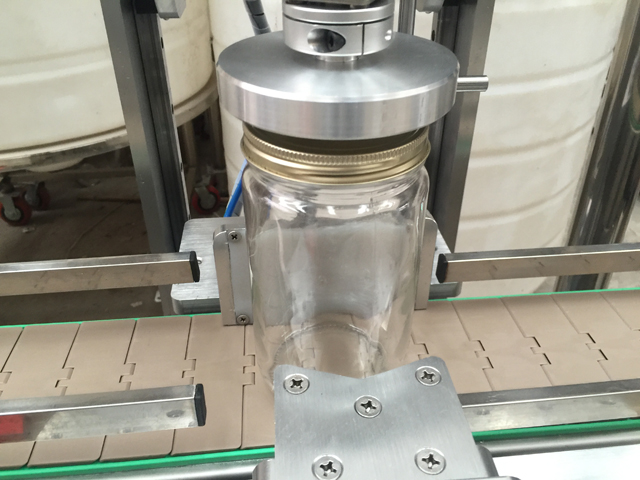

Komisionimi i mbulimit	Lironi dorezën e kapjes së yllit dhe rrotulloni krahun e dorës në pjesën e pasme të makinës	Gjatë mbylljes, nuk duhet të jetë shumë i lartë ose i ulët kontakti i kokës së mbulimit dhe kapakut të shishes

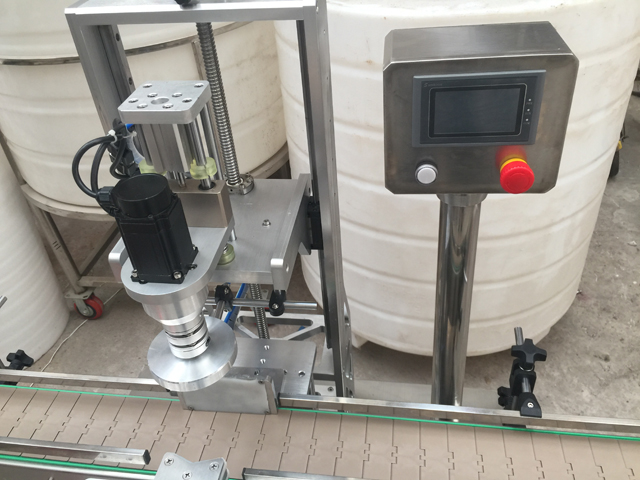

Ilustrime të hyrjes dhe daljes PLC

Zbulimi i mbulimit X1: Kur ndihet shishe, treguesi X1 do të jetë i ndezur. Më pas fillon vonesa, dhe prerja dhe mbyllja e shisheve fillon pas përfundimit të vonesës.

X0 E-stop: Gjatë situatës normale, treguesi X0 do të fiket. Kur është në depresion, makina do të ndalojë dhe të gjitha lëvizjet do të rifillojnë në origjinal.

Pulsi i mbulimit Y0: kur treguesi Y0 është i ndezur, ai tregon se ka puls në punë.

Drejtimi i mbulimit Y2: Kur treguesi Y2 është i ndezur, ai tregon se drejtimi i mbulimit është në punë.

Motori transportues Y3: Kur treguesi Y3 është i ndezur, transportuesi funksionon.

Valvula bllokuese e shisheve Y4: Kur treguesi Y4 është i ndezur, tregon se cilindri i prerjes së shisheve është duke punuar.

Valvula mbuluese Y6: Kur treguesi Y6 është i ndezur, tregon se valvula mbuluese po funksionon.

Valvula e prerjes së shisheve Y7, Kur treguesi Y7 është i ndezur, tregon se cilindri i prerjes së shisheve është duke punuar.

Defektet e zakonshme dhe zgjidhja e problemeve

NR	Gabimet	Shkaqet e mundshme	Zgjidhjet
1	Treguesi i fuqisë Treguesi i energjisë i pandizur ose i ndezur, por makinë pa lëvizje	Nuk ka problem me furnizimin me energji elektrike ose humbje faze	Kontrolloni nëse ka ndonjë problem me furnizimin me energji elektrike dhe furnizimin me energji elektrike në kabinet.
2	Cilindri nuk lëviz ose lëviz në mënyrë jonormale	Nëse ka furnizim me ajër	Hapni furnizimin me ajër
		Nuk ka tension me valvulën solenoide	Kontrolloni statusin e qarkut duke kontrolluar fillimisht nëse ka furnizim me energji elektrike me stacionin përkatës të punës në kabinet. Nëse ka, atëherë kontrolloni qarkun e jashtëm.
		Valvula e mbytjes me rregullime të papërshtatshme	Rregulloni pozicionin e vlerës së mbytjes kur ai rrotullohet në drejtim të akrepave të orës, cilindri shpejton; kur rrotullohet në të kundërt të akrepave të orës, shpejtësia e cilindrit zvogëlohet.
		Nëse parametrat e vendosjes së kohës janë të përshtatshme apo 0.	Rivendosni cilësimet e kohës
3	Kapaku jo i ngushtë	Prerja e shisheve nuk është e ngushtë ose nuk rrotullohet ose koha e mbylljes është shumë e shkurtër	Rregulloni pajisjen e prerjes së shisheve ose rrisni kohën e mbylljes
