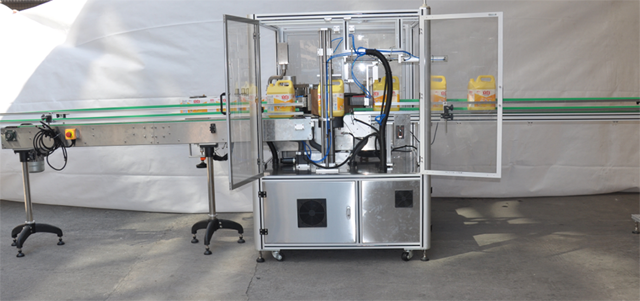

Pajisjet e etiketimit me ngjitës me shkrirje të nxehtë automatike me një stacion të vetëm

• Modeli: VK-HMGL-S
• Fuqia: Trefazore 380V 50 Hz 3000W
• Gjatësia: 3650 mm
• Gjerësia e pajisjes: 1450 mm
• Shpejtësia e linjës së transportuesit: 20 m/min (shpejtësia e linjës së transportuesit mund të rregullohet sipas kushteve aktuale të prodhimit)
• Metoda e rregullimit të shpejtësisë: Rregullimi i shpejtësisë seksionale
• Shpejtësia maksimale e shpërndarjes së etiketës: 60 m/min Shpejtësia maksimale e etiketimit: 20 copë/min
• Saktësia e etiketimit: ±1mm (kërkon gabim në madhësinë e shisheve të klientit brenda ±0,3mm)

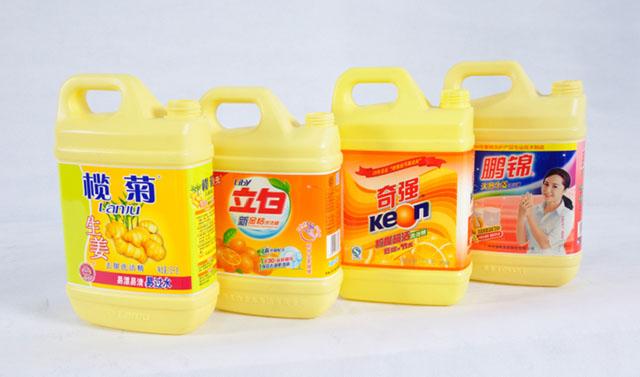

• Madhësia e produktit: shishe katrore
• Gjerësia maksimale e etiketës: 160 mm
• Gjatësia maksimale e etiketës: 600 mm
• Diametri maksimal i etiketës: 600 mm Diametri i bërthamës së letrës: 152 mm
• Pesha e plotë e makinës: rreth 1200 kg

Shiko Videon

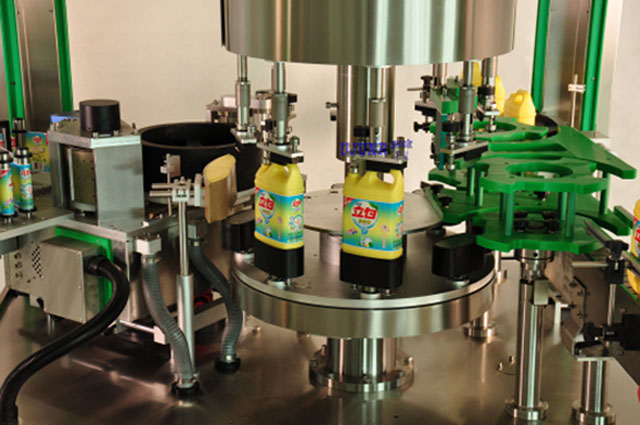

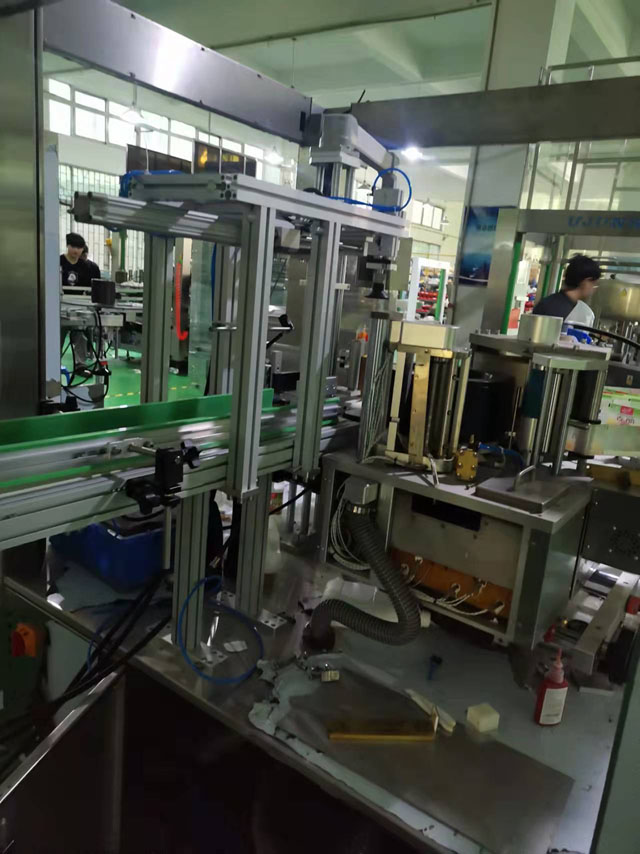

Kjo është një makinë e re etiketimi me ngjitës të vazhdueshëm të shkrirë të nxehtë OPP. Mund të rregullojë automatikisht transmetimin brenda dhe jashtë të kontejnerit; Kontejnerët të cilët ndahen nga vidhosja e ndarjes së shisheve dhe mbahen në distancë sipas hapësirës së rrotës së yllit, transferohen në pllakën rrotulluese të kontejnerit. Pasi kontejneri të fiksohet nga mekanizmi i shtypjes së shisheve dhe ulësja e kallëpit të enës, ena fillon të rrotullohet me një shpejtësi të caktuar dhe shishja vendoset paraprakisht mekanikisht gjatë rrotullimit të produktit. Etiketa është etiketuar në një pozicion të caktuar.

Procesi i funksionimit të pajisjeve të etiketuesit të ngjitësit të shkrirë të nxehtë:

Kur kontejneri arrin pozicionin e zbulimit të syrit elektrik, kompjuteri kontrollon sistemin e dërgimit të etiketës për të dhënë etiketën. Kur përfundon një veprim për dërgimin e etiketës, prerësi me shpejtësi të lartë pret një etiketë. Saktësia dhe qëndrueshmëria e etiketimit sigurohet me ndihmën e servo motorit me inerci të vogël Sanyo me shpejtësi të lartë.

Etiketat e prera dërgohen në sistemin e ngjitjes, i cili aplikon ngjitësin si në skajet kryesore ashtu edhe në ato pasuese të një etikete. Kjo metodë ngjitjeje konsumon më pak konsum të ngjitësit të shkrirë të nxehtë.

Kur etiketa e ngjitur transferohet në pozicionin e etiketimit, etiketa mund të ngjitet në mënyrë të saktë dhe efektive në enë. Meqenëse ena është në një gjendje rrotulluese gjatë procesit të transferimit, etiketa mund të ngjitet në enë pa probleme dhe fort. Shiriti ngjitës në fund të madhësisë mund të formojë një vulë të mirë të etiketës, duke përfunduar një proces etiketimi.

Pjesa kryesore

A: Pritësi

• Sistemi Servo Sanyo
• Sistemi Sanyo Servo Drive
• FLEXEM HMI 7 inç
• Sensori i etiketës me ngjyra me rezolucion të lartë Pansonic
• Sensori ngjitës me rezolucion të lartë dhe zbulimi i munguar i Pansonic
• Ndërprerësi i sensorit të zbulimit të produktit Pansonic
• Sensori i presionit Pansonic

B: Pjesa mekanike

• Mekanizmi përcjellës: Motori Taiwan Chenggang 90W
• Rrip transportues: Rrip transportues industrial me bazë filmi
• Motori kryesor: Motori italian BOEM AC 1500 W (me reduktues origjinal BOEM)
• Mekanizmi i ndarjes së shisheve: Mekanizmi i ndarjes së shisheve me cilindra pa shufër
• Mekanizmi i pozicionimit: Pozicionimi dhe etiketimi i motorit stepper
• Mekanizmi i etiketimit: Motori stepper drejton shishen dhe kryen etiketimin gjatë rrotullimit
• Mekanizmi i shpërndarjes së etiketës: Sistemi i shpërndarjes së filmit servo Yujun (makinë servo motori me shpejtësi të lartë)
• Mekanizmi i shtypjes: montimi i furçës
• Mekanizmi udhëzues i shisheve: Shirit udhëzues të profilit me rregullim të dyfishtë të koordinatave
• Sistemi i furnizimit me ngjitës: Sistemi i specializuar i furnizimit me ngjitës të shkrirë të nxehtë Yujun (sistemi i kontrollit gjerman Siemens) për të siguruar saktësinë dhe uniformitetin e aplikimit të ngjitësit

Mbrojtja e sigurisë së pajisjes së aplikuesit të etiketave të shkrirjes së nxehtë:

• Mbrojtja e sigurisë: mbyllni derën mbrojtëse.
• Alarmi i mungesës së etiketës: Vendosni alarmin kur etiketa po mbaron për t'i kujtuar operatorit të zëvendësojë etiketën
• Alarmi i mungesës së shisheve: kur ka mungesë shishe, pajisja do të ndalojë dhe do të alarmojë; kur ka shishe, ai automatikisht do të rifillojë prodhimin, gjë që është e përshtatshme për prodhimin on-line

Etiketimi i alarmit që mungon

• Zbulimi i presionit të ajrit: Kur presioni i ajrit nuk i plotëson kërkesat e prodhimit, pajisja do të fiket automatikisht.
• Zbulimi i vakumit: Kur vakuumi nuk i plotëson kërkesat e prodhimit, pajisja do të fiket automatikisht.
• Zbulimi i temperaturës: Kur temperatura e ngjitësit të shkrirë të nxehtë nuk i plotëson kërkesat e prodhimit, pajisja do të fiket automatikisht.

Parametri teknik

• Modeli: VK-HMGL-S
• Fuqia: Trefazore 380V 50 Hz 3000W
• Gjatësia: 3650 mm
• Gjerësia e pajisjes: 1450 mm
• Shpejtësia e linjës së transportuesit: 20 m/min (shpejtësia e linjës së transportuesit mund të rregullohet sipas kushteve aktuale të prodhimit)
• Metoda e rregullimit të shpejtësisë: Rregullimi i shpejtësisë seksionale
• Shpejtësia maksimale e shpërndarjes së etiketës: 60 m/min Shpejtësia maksimale e etiketimit: 20 copë/min
• Saktësia e etiketimit: ±1mm (kërkon gabim në madhësinë e shisheve të klientit brenda ±0,3mm)
• Madhësia e produktit: shishe katrore
• Gjerësia maksimale e etiketës: 160 mm
• Gjatësia maksimale e etiketës: 600 mm
• Diametri maksimal i etiketës: 600 mm Diametri i bërthamës së letrës: 152 mm
• Pesha e plotë e makinës: rreth 1200 kg

Vërejtje:

• Fuqia: 14 Kw
• Konsumi i gazit: 6Kg, 8L/min;
• Tensioni i furnizimit me energji elektrike: trefazor 380V
• Kapaciteti prodhues: 1200 shishe/orë

Detajet

Tabela e mëposhtme është një listë e detajuar e përbërësve kryesorë elektrikë të çdo pajisjeje etiketimi ngjitës të shkrirë në nxehtësi.

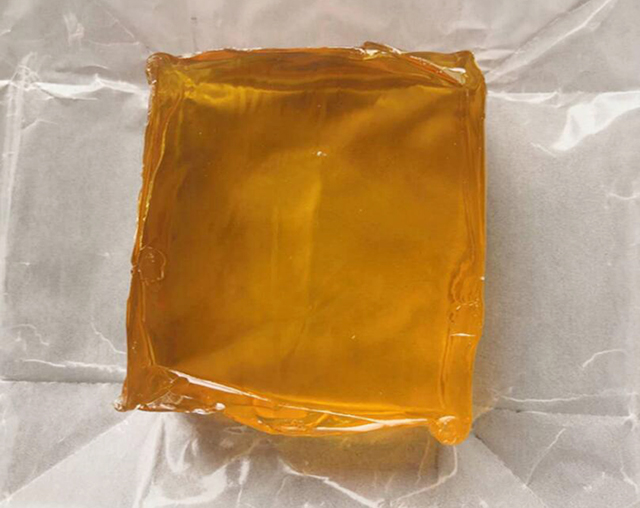

Çfarë është ngjitësi i shkrirë në nxehtësi?

Ngjitësi i shkrirë në nxehtësi (HMA), i njohur gjithashtu si ngjitës i nxehtë, është një formë ngjitësi termoplastik që zakonisht shitet si shkopinj cilindrik të ngurtë me diametra të ndryshëm të projektuar për t'u aplikuar duke përdorur një pistoletë ngjitëse të nxehtë. Arma përdor një element ngrohjeje me funksion të vazhdueshëm për të shkrirë ngjitësin plastik, të cilin përdoruesi e shtyn përmes armës ose me një mekanizëm mekanik të këmbëzës në armë, ose me presion të drejtpërdrejtë të gishtit. Ngjitësja e shtrydhur nga gryka e ngrohur fillimisht është mjaft e nxehtë për të djegur dhe madje edhe për të fshirë lëkurën. Ngjitësja është ngjitëse kur është e nxehtë dhe ngurtësohet në disa sekonda deri në një minutë. Ngjitësit e shkrirë të nxehtë mund të aplikohen gjithashtu duke zhytur ose spërkatur, dhe janë të njohura me hobiistët dhe artizanët si për ngjitje ashtu edhe si një alternativë e lirë ndaj derdhjes së rrëshirës.

Në përdorim industrial, ngjitësit e shkrirë të nxehtë ofrojnë disa përparësi ndaj ngjitësve me bazë tretës. Përbërjet organike të paqëndrueshme reduktohen ose eliminohen, dhe hapi i tharjes ose kurimit eliminohet. Ngjitësit e shkrirë në nxehtësi kanë jetëgjatësi të gjatë dhe zakonisht mund të hidhen pa masa paraprake të veçanta. Disa nga disavantazhet përfshijnë ngarkesën termike të nënshtresës, kufizimin e përdorimit për nënshtresat jo të ndjeshme ndaj temperaturave më të larta dhe humbjen e forcës së lidhjes në temperatura më të larta, deri në shkrirjen e plotë të ngjitësit. Kjo mund të reduktohet duke përdorur një ngjitës reaktiv që pas ngurtësimit i nënshtrohet forcimit të mëtejshëm p.sh., nga lagështia (p.sh., uretanet dhe silikonet reaktive), ose kurohet nga rrezatimi ultravjollcë. Disa HMA mund të mos jenë rezistente ndaj sulmeve kimike dhe motit. HMA-të nuk humbasin trashësinë gjatë ngurtësimit; Ngjitësit me bazë tretës mund të humbasin deri në 50-70% të trashësisë së shtresës gjatë tharjes.

Aplikimet e HMA

Ngjitësit e shkrirë të nxehtë janë sa të shumtë aq edhe të gjithanshëm. Në përgjithësi, shkrirjet e nxehta aplikohen duke ekstruduar, rrotulluar ose spërkatur, dhe viskoziteti i lartë i shkrirjes i bën ato ideale për nënshtresa poroze dhe të depërtueshme. HMA janë në gjendje të lidhin një sërë nënshtresash të ndryshme duke përfshirë: goma, qeramikë, metale, plastikë, qelq dhe dru.

Sot, HMA (ngjitësit me shkrirje të nxehtë) janë të disponueshëm në lloje të ndryshme, duke lejuar përdorimin në një gamë të gjerë aplikimesh në disa industri. Për përdorim me projekte hobi ose artizanale të tilla si montimi ose riparimi i avionëve model me shkumë me telekomandë dhe aranzhime me lule artificiale, shkopinj me shkrirje të nxehtë dhe pistoleta ngjitëse me shkrirje të nxehtë përdoren në aplikimin e ngjitësit. Për përdorim në proceset industriale, ngjitësi furnizohet në shkopinj më të mëdhenj dhe armë ngjitëse me shkallë më të lartë shkrirjeje. Përveç shkopinjve të shkrirjes së nxehtë, HMA mund të dorëzohet në formate të tjera, si p.sh. blloqet e shkrirjes së nxehtë të grimcuar ose me fuqi për përpunuesit e shkrirjes me shumicë. Aplikimet më të mëdha të HMA tradicionalisht përdorin sisteme pneumatike për furnizimin me ngjitës.

Shembuj të industrive ku përdoret HMA përfshijnë:

• Mbyllja e kapakut të kutive të valëzuara dhe kartonave të kartonit në industrinë e paketimit.
• Ngjitje me shtyllë kurrizore në industrinë e libërlidhjes
• Aplikime të mbështjelljes së profilit, montimit të produkteve dhe petëzimit në industrinë e përpunimit të drurit
• Pelenat e disponueshme janë ndërtuar me përdorimin e HMA, duke e lidhur materialin jo të endura si me fletën e pasme ashtu edhe me elastikën.
• Shumë prodhues të pajisjeve elektronike mund të përdorin gjithashtu një HMA për të ngjitur pjesë dhe tela, ose për të siguruar, izoluar dhe mbrojtur komponentët e pajisjes.
