Kavanoza qelqi gjysmë automatike me mbulim me vakum Pajisje për vulosjen e ushqimit

• Modeli: Makinë mbuluese me vakum VK-SVC
• Furnizimi me energji elektrike: AC220V/50-60Hz
• Shpejtësia e mbulimit: 1200-1500 bph
• Fuqia: ≤1,3 KW (përfshi pompën vakum)
• Diametri i kapakut: Φ30-Φ85mm 、Φ85-Φ110mm
• Lartësia e shisheve: 50-180 mm, 120-250 mm
• Diametri i shishes: Φ30-Φ80mm Φ80-Φ150mm
• Shkalla kufizuese e vakumit: -0.08Mpa
• Përdredhje kapëse: 5-25 N.M
• Konsumi i ajrit: 0.5m3/0.7Mpa
• Madhësia e makinës: 750*7001350 mm
• Pesha: 157 kg

Shiko Videon

Kjo makinë mbuluese seri është hulumtuar dhe prodhuar nga ne me vite përvojë prodhimi; është krijimi origjinal i brendshëm, ai përdor një pompë vakumi për të fshirë, shkalla e lartë e disponueshme e vakumit, çift rrotullimi mbulues dhe niveli i vakumit mund të vendosen sipas kërkesës në përputhje me një sërë formash dhe madhësish të ndryshme të shisheve për mbyllje, pajtueshmëri të fortë dhe të lehtë për t'u rregulluar.

Komponentët kryesorë pneumatikë dhe elektrikë janë të markave të famshme botërore, me performancë të qëndrueshme dhe të besueshme.

Përdoret gjerësisht në shishe qelqi me kapak llamarine me mbulim vakum për ushqim, ushqim të konservuar, pije, erëza, produkte të kujdesit shëndetësor dhe industri të tjera.

Parametri kryesor teknik

• Modeli: Makinë mbuluese me vakum VK-SVC
• Furnizimi me energji elektrike: AC220V/50-60Hz
• Shpejtësia e mbulimit: 1200-1500 bph
• Fuqia: ≤1,3 KW (përfshi pompën vakum)
• Diametri i kapakut: Φ30-Φ85mm 、Φ85-Φ110mm
• Lartësia e shisheve: 50-180 mm, 120-250 mm
• Diametri i shishes: Φ30-Φ80mm Φ80-Φ150mm
• Shkalla kufizuese e vakumit: -0.08Mpa
• Përdredhje kapëse: 5-25 N.M
• Konsumi i ajrit: 0.5m3/0.7Mpa
• Madhësia e makinës: 750*7001350 mm
• Pesha: 157 kg

Struktura dhe parimet e punës

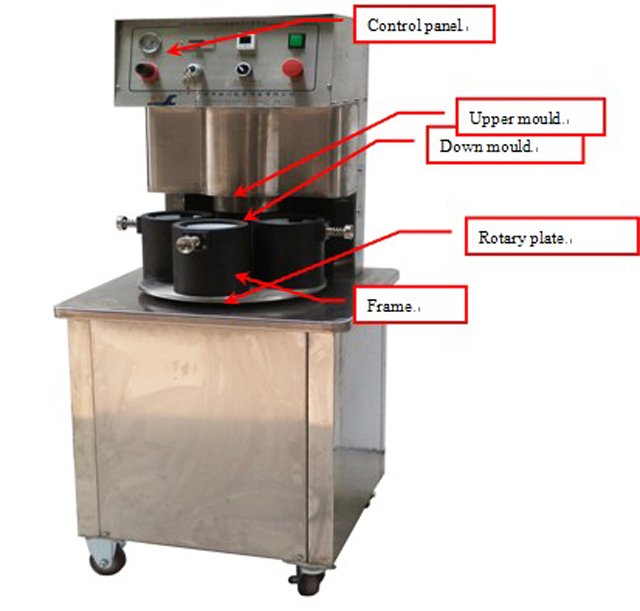

Figura 1 Makinë mbyllëse me vakum

Parimet dhe funksionet e punës

Kjo makinë përbëhet nga korniza e makinës, kallëpi i sipërm i kallëpit, sistemi i pozicionit rrotullues, struktura e mbulimit, sistemi i vakumit, sistemi elektrik dhe i kontrollit të presionit.

Duke punuar si: vendoseni gotën me kapak në kallëpin e poshtëm, më pas vendoseni kallëpin poshtë në qendër të kokës së mbulimit me dorë. Pastaj makina do të mbyllet automatikisht me vakum.

Kjo makinë ka funksionet e mëposhtme si:

1. Kur vendosni kallëpin poshtë në qendër të kokës së mbulimit, makina do të mbyllet automatikisht me vakum;
2. Funksioni më i ulët i grupit të vakumit: nëse makina nuk mund të arrijë shkallën e vakumit siç është vendosur më parë, makina nuk do të funksionojë për procedurën tjetër;
3. Funksioni i çift rrotullimit mbulues: Koka e mbulimit lëviz nga cilindri ajri dhe mund të rregullohet me presion;

Struktura kryesore dhe komponentët

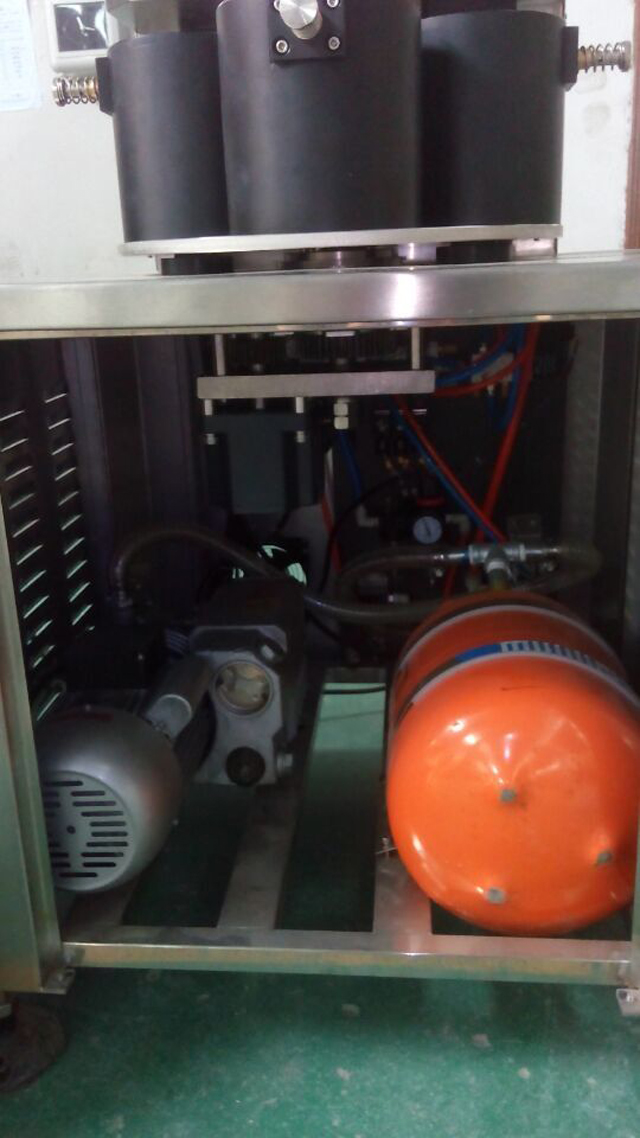

Pompë vakum dhe rezervuar vakumi:

Pompa vakum dhe rezervuari i vakumit përdoren për të arritur funksionin e vakumit, pompa e vakumit duhet të jetë me vaj vakum, gjysma e vajit vakum brenda është në rregull. Nuk lejohet përdorimi i makinës nëse nuk ka më vaj vakum brenda

Ju lutemi lidhni pompën e vakumit dhe rezervuarin e vakumit si në foton e mësipërme dhe furnizoni energjinë

Struktura e pllakës rrotulluese

Kjo pllakë rrotulluese lëviz me 4 hapa Për të siguruar lëvizjen e qëndrueshme të pllakës rrotulluese, kjo pllakë rrotulluese miraton 3 pllaka fërkimi për të siguruar rezistencë për të siguruar lëvizje të qëndrueshme. Duhet ta mbajë makinën të pastër gjatë punës, dhe pllakat e fërkimit do të konsumohen gradualisht, do të kontrollohen rregullisht dhe do të ndryshojnë rregullisht.

Pllaka rrotulluese zhvendoset nga motori kryesor, kur detektori i sinjalit lëviz në çelsat e afërsisë së fillimit dhe merr sinjale (detektori i sinjalit dhe çelësat e afërsisë janë rreth 2-3 mm), kallëpi i sipërm kalon në kapak, kur mbyllet, motori ende punon , kur detektori i sinjalit kalon te çelsat e afërsisë së sigurisë dhe merr sinjal, motori ndalon së punuari.

Kompletet e bakrit të krahut do të konsumohen gjatë punës, duhet të vendosin pak yndyrë mbi të rregullisht dhe të ndryshojnë kur dëmtohet. Kur ndryshoni, mund të shihni figurën 5

Struktura e mbulimit

Kapëse e kokës

Koka e mbulimit zhvendoset nga cilindri për t'u ngritur dhe poshtë, kur koka e mbulimit është poshtë në kapak dhe arrin shkallën e vakumit siç është vendosur më parë, koka e mbulimit do të kalojë në procedurën tjetër. Çift rrotullimi i mbulimit mund të rregullohet duke mbyllur butonin e presionit në panelin e kontrollit (Siç mund ta shihni në panelin e kontrollit)

Goma e kuqe brenda kokës së mbulimit është pjesa e veshjes së lehtë, duhet kontrolluar dhe ndryshuar shpesh. Kur mbuloni, koka e mbulimit duhet të ngjitet ngushtë me kapakët, mund të vendosni diçka brenda kallëpit të poshtëm për të arritur lartësi të ndryshme. Por lartësia nuk mund të jetë shumë, ose nëse është shumë e lartë, nuk mund të arrini funksionin e vakumit, por nëse nuk është lartësia e mjaftueshme, nuk mund të mbyllet. Zakonisht distanca për kapakët dhe majën e kallëpit të poshtëm është 16mm-19mm

Pajisja e klikimit të shisheve

Pajisja e klikimit të shishes është për të rregulluar shishen gjatë mbylljes, kur pllaka rrotulluese është në pozicion, cilindri i klikimit të shishes lëviz për të rregulluar shishen për të siguruar mbulim të mirë

Instalimi

1. Makina duhet të jetë në një vend të pastër dhe të sigurt
2. Sigurohuni që ndalesa e urgjencës të jetë e disponueshme (figura 5)
3. Furnizimi me energji për të kontrolluar
4. Lidheni makinën me tubacionin e gazit me ndarësin e vajit dhe ujit, rregulloni presionin e ajrit në 0.6Mpa
5. Lidhni rezervuarin e vakumit me makinën. Sigurohuni që të mos ketë rrjedhje gazi.

Funksionimi i panelit të kontrollit

Paneli i kontrollit përbëhet nga tabela e presionit të mbulimit, rregullimi i presionit të mbulimit, numëruesi, çelësi i energjisë, rregullimi i vakumit dhe ndalimi emergjent.

1. Rregullimi i presionit të mbulimit mund të përdoret për të rregulluar çift rrotulluesin e mbulimit, kur është në drejtim të akrepave të orës, presioni rritet, çift rrotullimi mbulues është më i fortë, kur është në drejtim të kundërt, presioni ulet, çift rrotullimi mbulues është më i vogël.
2. Ndalimi i urgjencës, kur ndodh diçka emergjente, shtypni çelësin e ndalimit të urgjencës, atëherë makina do të jetë në situatë të sigurt
3. Numëruesi është për të numëruar sa gota keni prodhuar, nëse vendosni butonin e rivendosjes, numëruesi do të llogaritet si zero.
4. Nëse duhet të rregulloni shkallën e vakumit, shtypni "M" në tabelën e rregulluar me vakum dhe ajo do të shfaqë "St1", shtypni "︽""︾" për të rregulluar
5. Ndarës i vajit dhe ujit dhe presioni dhe rregullimi (foto10)

Ndarësi i vajit dhe ujit përbëhet nga valvula e kontrollit të dorës, rregullimi i presionit, tabela e presionit të ajrit, rregullimi i vajit, filtri i ajrit dhe lubrifikuesi

Valvula e kontrollit të dorës duhet të ndezë dhe fikë të gjithë furnizimin me ajër të makinës

Rregullimi i presionit është për të furnizuar presionin në makinë, kur është në drejtim të akrepave të orës, presioni rritet, kur është në drejtim të kundërt, presioni ulet.

Tabela e presionit të ajrit është për të shfaqur presionin e punës së makinës

Rregullimi i vajit është për të furnizuar me vaj në makinë, kur është në drejtim të akrepave të orës, vaji ulet, kur është në drejtim të kundërt, vaji rritet

Filtri i ajrit është për të hequr ujin e ajrit të kompresuar, kur presioni i ndarësit të vajit dhe ujit është zero, filtri i ajrit do të hiqet ujin automatikisht.

Lubrifikuesi është për të furnizuar me vaj për makinën, së pari duhet të mbyllni furnizimin me ajër dhe të vendosni pak vaj në lubrifikues, rreth 2-3 muaj në kohë.

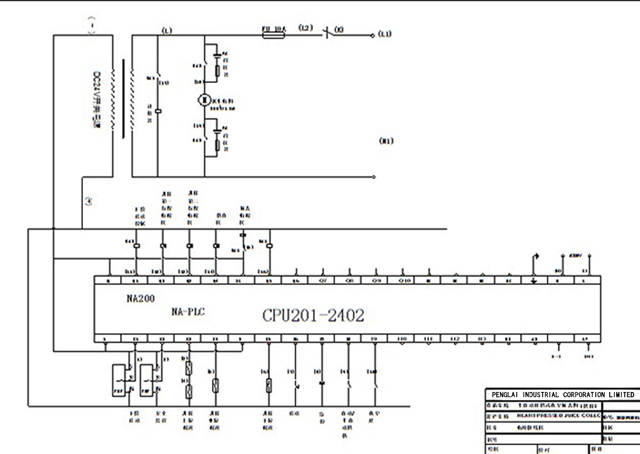

Vizatim elektrik për makinën me mbulim me vakum

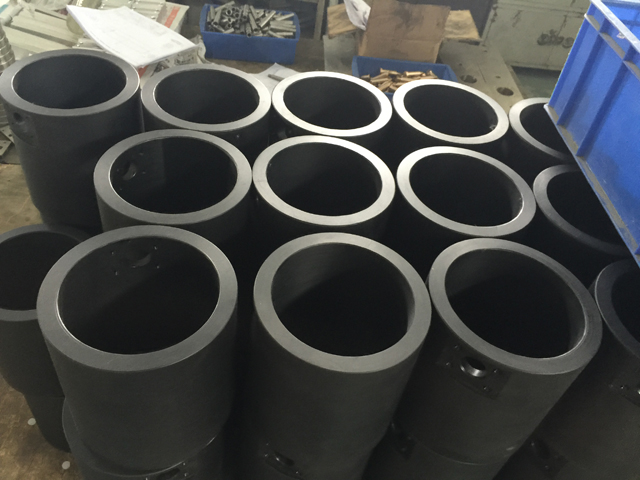

Pjesë këmbimi për myk që i përshtaten kavanozëve/shisheve të madhësive të ndryshme
