Pajisje mbuluese rrotulluese me 8 koka me shpejtësi të lartë për kapakët e pompës

• Përmasat: 2000 mm (gjatësia) * 1800 mm (gjerësia) * 2800 mm (lartësia)
• Koka kapëse: 8 koka
• Norma e kalimit të pavarur: 99%
• Shpejtësia: 80 bpm
• Tensioni: 220V-380v, 50-60HZ (Bazuar në kërkesat)
• Fuqia totale: 5 kw
• Kërkohet burim ajri: 0.6Mpa burim ajri i pastër dhe i qëndrueshëm
• Zhurma e rrjedhjes (decibel): ≦80 decibel
• Pesha e makinës: 3.5 ton
• Korniza e materialit të makinerisë: korniza prej çeliku inox me kontraktim të jashtëm;

Makina e tipit të shpejtësisë së lartë të mbulimit me kapakë të pompës përbëhet nga disa pjesë kryesore, duke përfshirë ashensorin automatik të kapakut të ushqyerjes së shisheve/tapave dhe shabllonet e shisheve të hyrjes dhe daljes së mekanizmit të mbulimit të mekanizmit të kontrollit elektrik, etj.

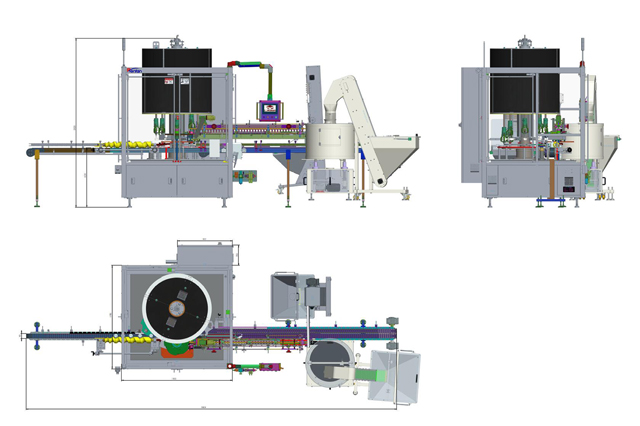

Vizatim

Veçoritë

• PLC e kontrolluar, ushqyerja e integruar e kapakut, kapja, futja dhe rrotullimi (mund të lidhet me makinën automatike të renditjes së kapakut për të realizuar automatizimin e plotë)
• Kapaciteti prodhues mund të arrijë 80 bpm me 8 koka
• Funksionim i butë, pa gërvishtje dhe lëndime në kapakë dhe kontejnerë
• Ndërrime të shpejta
• Struktura e modulit, manipulimi në ekranin me prekje, mirëmbajtje e lehtë

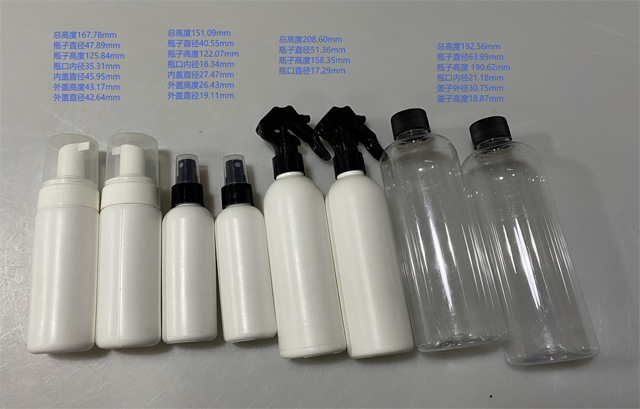

• I përshtatshëm për kapakë të madhësive të ndryshme, të aplikueshme në industrinë kimike të përditshme
• Lidhet lehtë me makinën mbushëse dhe makinën e etiketimit
• Zhurmë e ulët drejtimi

Parimi i Punës

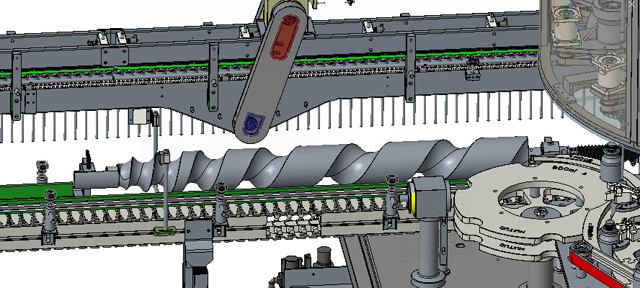

Ushqyerja me shishe me shufër me vidë

Vidha e futjes në shishe përpunohet me dizajn konturor, me ushqim të saktë dhe të shpejtë të shisheve; Lëvizje të buta, pa dëmtime në shishe. Vidhosja ndjek ngasjen kryesore, këndi i vidës mund të vendoset nëpërmjet ekranit me prekje për ta bërë atë të përputhet me rrotën e yllit. Ka një sensor në vidën e futjes së shishes, pa shishe, pa kapak dhe alarm kur shishja ngec.

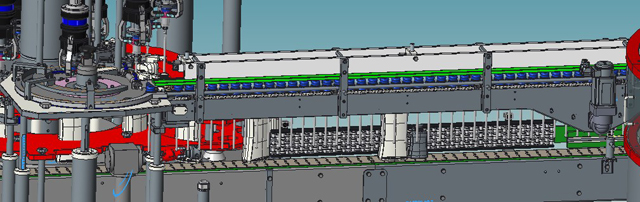

Ushqimi i kapakut të servo:

Kapaku i vidhave miraton servo motorin për zinxhirin e ushqimit të kapakut. Servo motori ka avantazhet e fillimit dhe ndalimit periodik, rrotullimit periodik pozitiv dhe negativ, jo vetëm që redukton zhurmën dhe shmang bllokimin e kapakut.

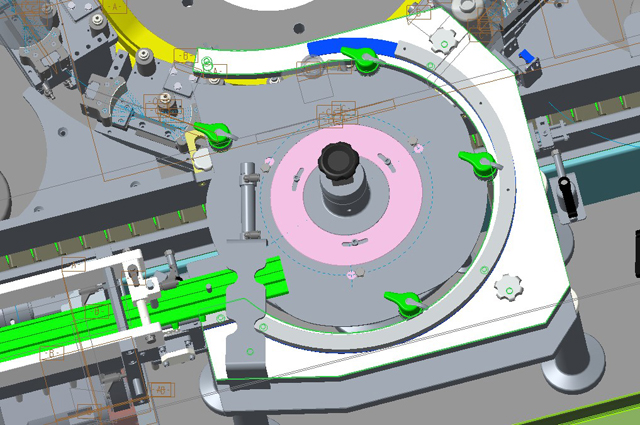

Cap-Ndarja

Ndarësi i kapakut është përshtatur sipas formës së kapakut dhe diametra të ndryshëm do të kërkonin ndryshim, por vetëm pjesa e bardhë në foton e mëposhtme duhet të ndryshohet.

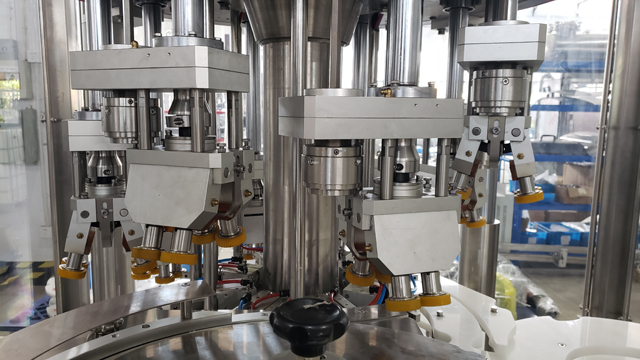

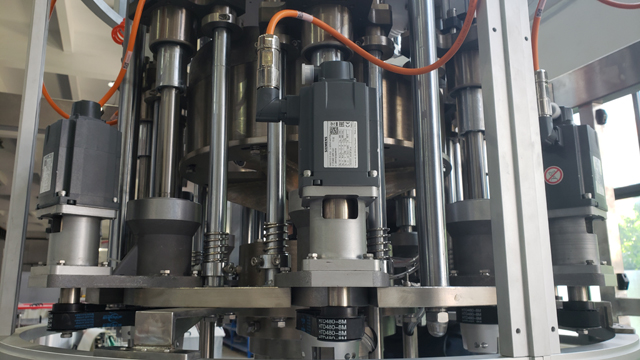

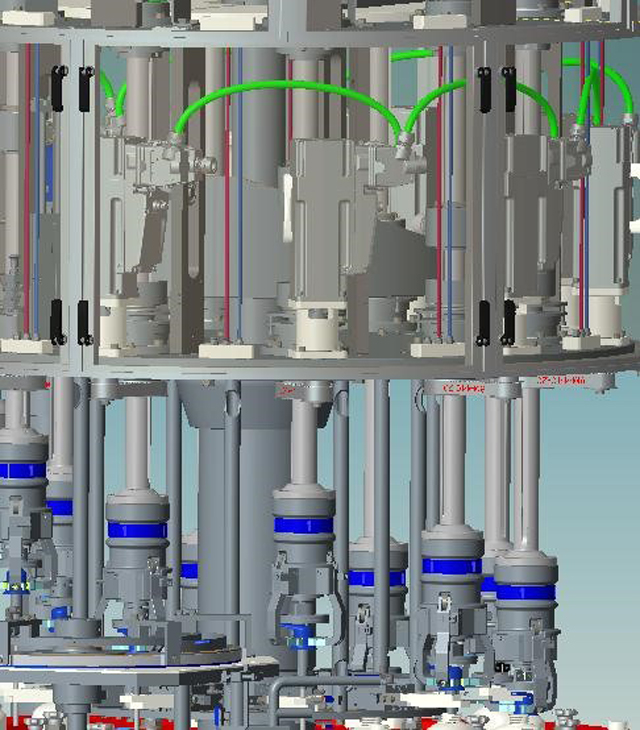

Mbyllja e servo:

Makina e mbulimit me vida përdor sistemin e lëvizjes Siemens, i cili kombinon sistemin e kontrollit dhe servo motorin në një sistem të unifikuar ultra-kompakt për fleksibilitet maksimal në hapësirën minimale dhe reduktim 90% në instalime elektrike. Në procesin e mbulimit, servo motori mund të kontrollojë lëvizjen e kurbës së mbulimit në seksione, dhe në të njëjtën kohë mund të sigurojë një proces të qetë segmentimi dhe të realizojë kontrollin e çift rrotullues të mbulimit dixhital, i cili është plotësisht superior ndaj kontrollit tradicional të çift rrotullimit të tufës.

• Kontrolli i ciklit të mbyllur nga servo motori dhe programi gjatë gjithë procesit të mbulimit;
• Rregulloni automatikisht forcën e mbulimit derisa të arrihet çift rrotullimi i caktuar;
• Për shkak të kontrollit të saktë dhe fleksibël të modulit dhe programit të lëvizjes, mund të eliminohet ndikimi i inercisë së kokës së mbulimit dhe devijimi i pjesëve;
• Ndërrimi i çift rrotullues ndërmjet produkteve të ndryshme mund të arrihet thjesht duke ndryshuar vlerën e caktuar të programit.

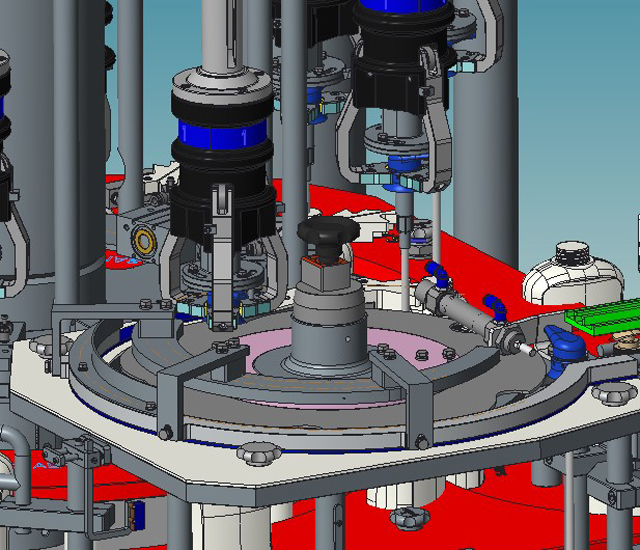

Shënim: Për makinën mbuluese me 8 koka për kapakun e këmbëzës, kokat e mbulimit janë të ndryshme:

Ai miraton tufë magnetike të përhershme për të kontrolluar rrotullimin e kapakut.

• Gjatë procesit të mbulimit, çift rrotullimi shpërndahet në mënyrë të barabartë në katër rrota
• Bëni lëvizje jo relative midis rrotave dhe kapakut
• Mbani stacion statik midis rrotave dhe shisheve gjatë mbylljes
• Sistemi i kontrollit të çift rrotullues shumë të çmuar, një vlerë e qëndrueshme dhe e arsyeshme çift rrotullues

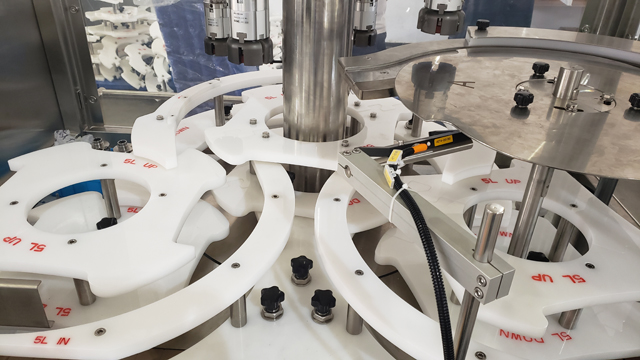

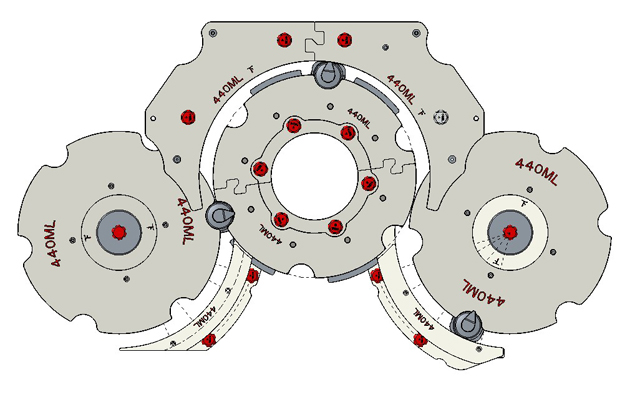

Ndryshimi i Modeleve të Produkteve të ndryshme

E bërë nga PP, e projektuar në formë shishe, me sipërfaqe të lëmuar. Ai jo vetëm që mund të stabilizojë pozicionin, por edhe të parandalojë gërvishtjen e shisheve; dhe lejon kalimin e shpejtë.

Për specifika të ndryshme të produkteve, ai miraton dizajnin e lëshimit të shpejtë. Modelet janë të koduara me ngjyra për të dalluar midis specifikimeve të ndryshme.

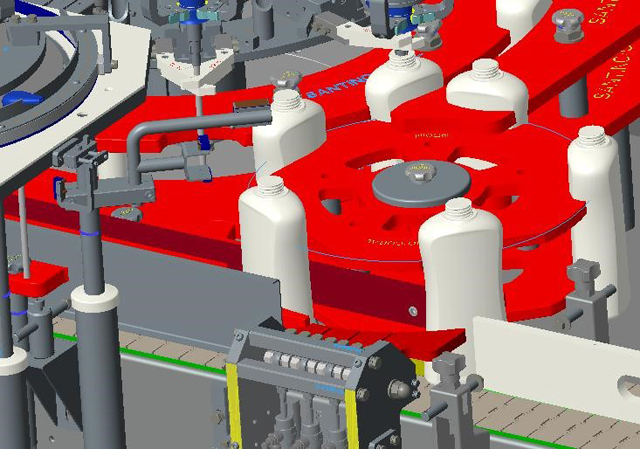

Sistemi i refuzimit

Transportues i dyfishtë i pajisur pas mbylljes. Produktet e kualifikuara transportohen normalisht dhe ato të pakualifikuara (pa kapak, pa tub të brendshëm, kapak i keqpërdorur) do të ndahen automatikisht në një transportues tjetër me anë të cilindrit rrotullues. Kur shfaqet blloku i shisheve, makina mbyllëse do të ndalojë automatikisht dhe do të fillojë përsëri kur të zgjidhet problemi.

Derë sigurie

Të gjitha dyert janë të instaluara me çelës kufi për t'u siguruar që makina ndalon dhe dërgon sinjal paralajmërues kur dera është e hapur. Të gjitha makineritë e zonës së prodhimit me mbrojtës të lëvizshëm janë të lidhura elektrikisht për të mbyllur plotësisht qarkun kryesor të drejtimit dhe të kontrollit dhe për të ndalur të gjithë lëvizjen e makinës menjëherë pas hapjes së mbrojtëses.

Parametrat kryesorë teknikë

• • Përmasat: 2000 mm (gjatësia) * 1800 mm (gjerësia) * 2800 mm (lartësia)
  • Koka kapëse: 8 koka
  • Norma e kalimit të pavarur: 99%
  • Shpejtësia: 80 bpm
  • Tensioni: 220V-380v, 50-60HZ (Bazuar në kërkesat)
  • Fuqia totale: 5 kw
  • Kërkohet burim ajri: 0.6Mpa burim ajri i pastër dhe i qëndrueshëm
  • Zhurma e rrjedhjes (decibel): ≦80 decibel
  • Pesha e makinës: 3.5 ton
  • Korniza e materialit të makinerisë: korniza prej çeliku inox me kontraktim të jashtëm;
  • Kapaku i vidhos në kontakt me kapakun: poliuretani (PU);
  • Dera e ekranit: bordurë çelik inox, pleksiglas; kuti elektrike: çelik inox;
  • Lidhja dhe fiksimi i pjesëve mekanike: çeliku i karbonit, çelik inox, etj.;
  • Vula: gome

Komponentët kryesorë teknikë

• PLC: Siemens
• Ekran me prekje: Siemens
• Servo: Siemens
• Thyes: Schneider
• Konvertuesi i frekuencës: Siemens
• Butoni: Schneider
• Drita e alarmit: Schmersal
• Çelësi i derës së sigurisë: Schmersal
• Sensori: SICK/IFM/LEUZE
• Moduli në distancë: Fbox-WIFI (për komunikim të menjëhershëm dhe telekomandë)

Nëse markat e mësipërme nuk janë në gjendje, ne do të zgjedhim markat ekuivalente në vend.

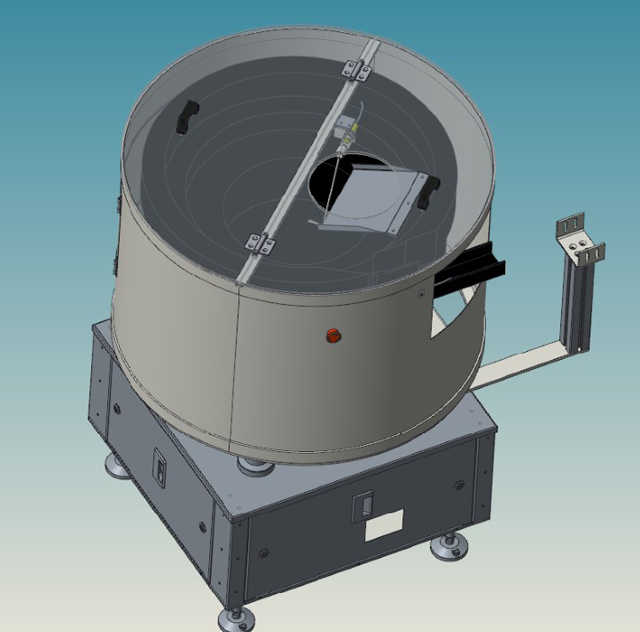

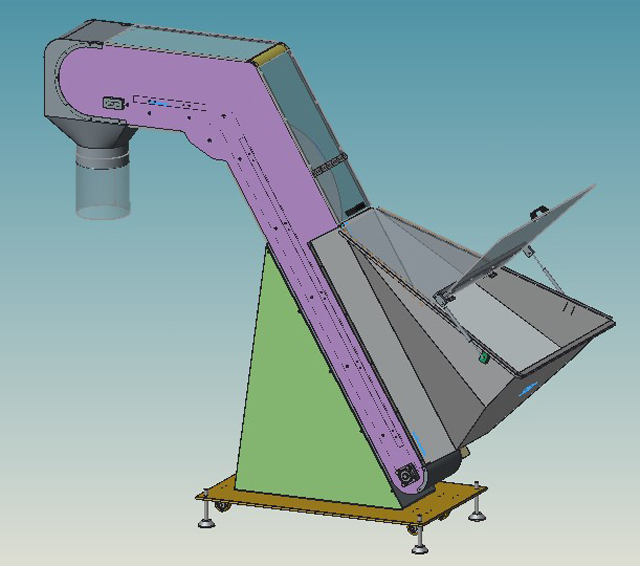

Ashensor dhe Unscrambler automatik me kapak

• Është për të rregulluar rregullisht kapakun e spërkatjes së çrregullt sipas parimit të vibrimit dhe kapakun e rrumbullakët me pllakën e pozicionimit. Kapaku nxirret nga kanali i mbulimit në mënyrë të rregullt dhe makina e mbulimit kapet nga pllaka e shpërndarjes.
• Shpejtësia e unskrambler-it rregullohet automatikisht sipas ashensorit. Ashensori është i lidhur me unscrambler dhe kontrollon automatikisht shpejtësinë e dërgimit të kapakut, e cila përputhet me shpejtësinë e të gjithë linjës.
• Unscrambler kontrollohet automatikisht nga ndërfaqja e makinës mbuluese, pa rregullim manual.
• Parametrat mund të ruhen.
• Ndryshimi i shpejtë.

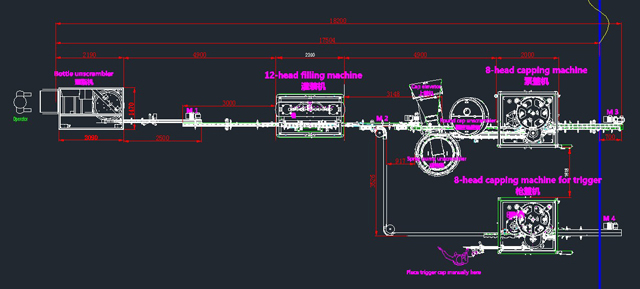

Linja mund të integrohet me makinën mbushëse me shpejtësi të lartë për të formuar të gjithë linjën:
