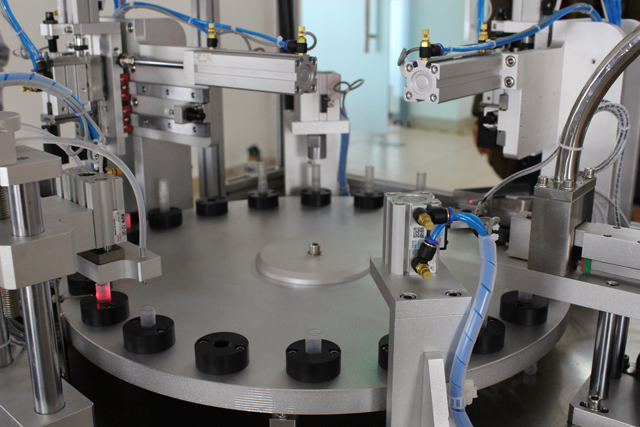

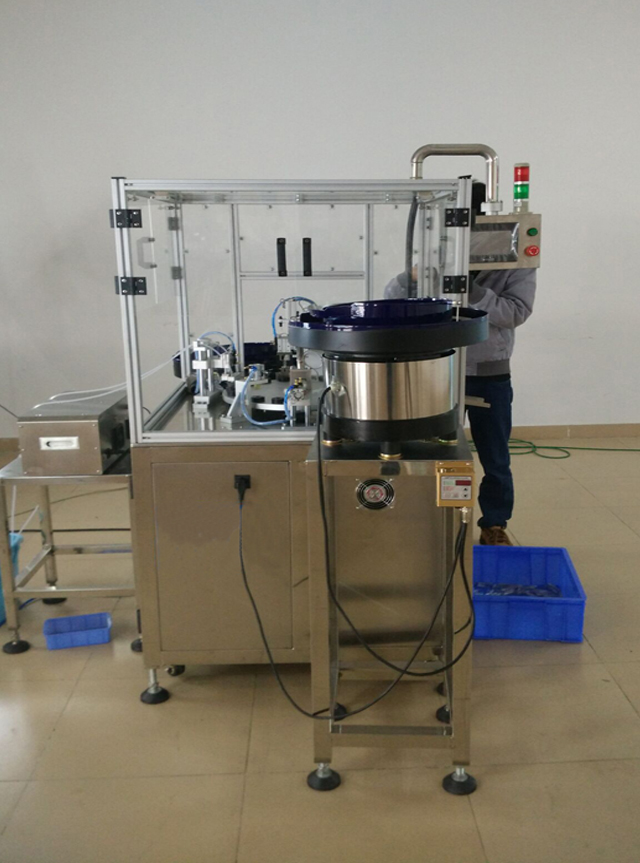

Makinë mbuluese për mbushjen e tubit të mbushjes së shisheve të vogla monobllok

• Modeli: VK-MFC
• Fuqia: ~220V/njëfazore
• Rryma: 7A
• Frekuenca: 50 Hz
• Presioni i ajrit: 0.7MPa
• Fuqia: 1100 W
• Madhësia: 1900*1550*1850 mm
• Pesha: 485 kg
• Pesha bruto: 555 kg
• Vëllimi i mbushjes: 1 ml deri në 150 ml
• Makina mund të personalizohet dhe pluhuroset në standardin e SHBA

Shiko Videon

Njoftim para fillimit të makinës

1. Makina mundësohet nga rryma alternative njëfazore / 220 V; Konfirmoni lidhjen e duhur përpara se të ndizni makinën.
2. Kontrolloni nëse presioni i ajrit është lidhur në mënyrën e duhur.
3. Nëse ka ndonjë objekt të huaj në makinë dhe në kallëp, Hiqni objektet e huaja;
4. Konfirmoni që zorrët e lidhur me pompat peristaltike të vendosen në rezervuarin e materialeve;
5. Kontrolloni nëse grykat e mbushjes janë në një linjë me grykën e shisheve, duke mbyllur kokat me shishet;

Të dhënat bazë

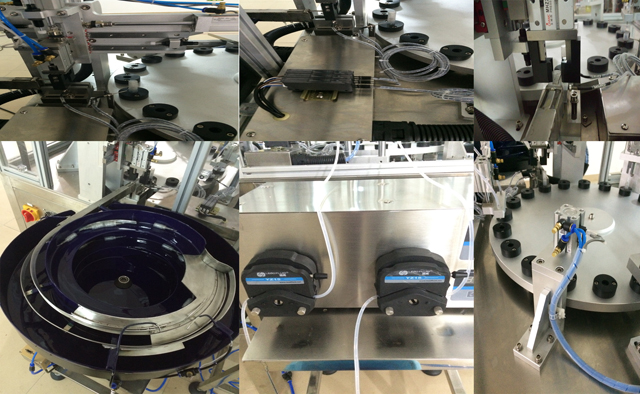

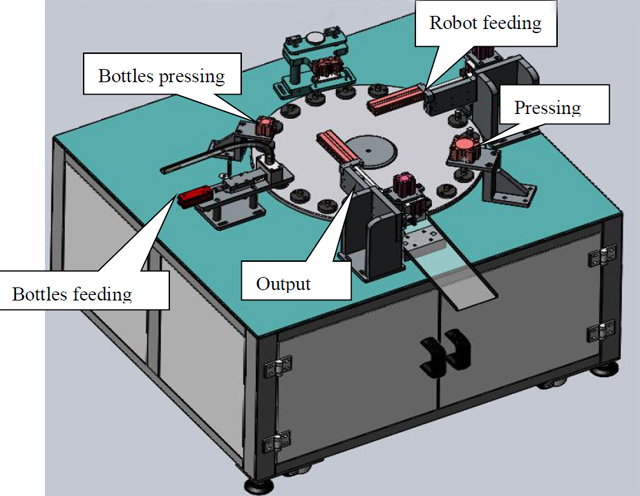

Makina Mbyll Foto dhe Vizatim

Shpjegimi i stacionit:

1. Ushqyerja e shisheve: Tas vibrues që ushqejnë shishet, elementët pneumatikë që drejtojnë shishet në pllakë rrotulluese, pastaj elementët pneumatikë tërhiqen;
2. Shtypja e shisheve: Për shkak të rënies së lirë nga shishet e ushqyera nga elementët pneumatikë, sation e bën shishen të arrijë në fund të mbajtëses;
3. Stacioni i mbushjes: Mbushni lëngun në shishe; stacioni punon së bashku me pompat peristaltike;
4. Ushqyerja me robot: roboti ushqen pompën në shishe.
5. Stacioni i shtypjes: Shtrëngoni shishet me pompë;
6. Rezultati: lëvizja e produkteve përfundimtare nga pllaka rrotulluese

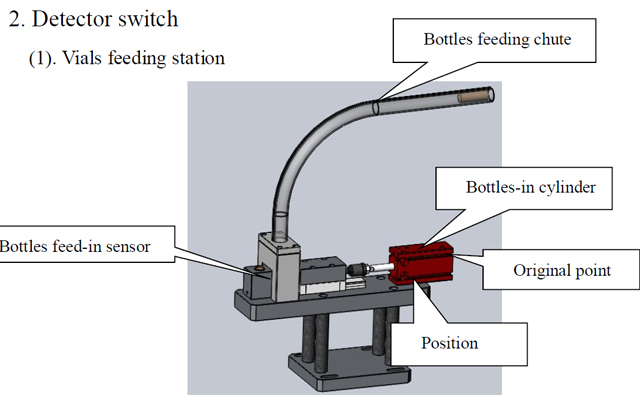

Ndërprerësi i detektorit

(1). Stacioni i ushqimit të shisheve

1. Cilindri i shisheve: Drejtojini shishet në kanal në pllakën rrotulluese
2. Pika origjinale: Vendi origjinal i shisheve në cilindër
3. Pozicioni i shisheve: shenja e shisheve në pozicionin e duhur
4. Sensori ushqyes: 2 copë fibra zbulojnë pozicionin në kanal; Secila prej fibrave nuk mund të zbulojë shishet, atëherë cilindri i shisheve nuk do të funksionojë;.

Njoftim: Makina funksionon në modalitetin plotësisht automatik; merrni parasysh çelësat e zbulimit

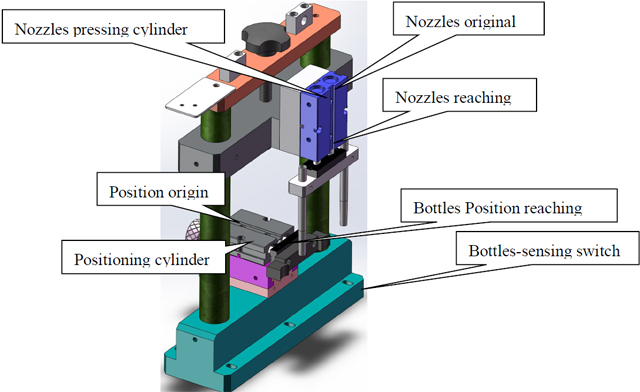

Stacioni i dosjeve

1. Çelësi i sensorit të shisheve: Zbulimi i materialeve nën stacion dhe aktivizimi i stacionit;.
2. Cilindri i pozicionimit: Çelësi zbulues zbulon se ka material poshtë stacionit që cilindri do të pozicionojë materialin;
3. Origjina e pozicionit të shisheve: Çelësi është shenjë për veprimin e plotë të stacioneve dhe veprimin e pllakës rrotulluese;
4. Arritja e pozicionit të shisheve: Cilindri i pozicionit plotëson arritjen e shisheve
5. Cilindri i shtypjes së grykave: Kapni grykat e mbushjes në shishe;
6. Grykat që shtypin pikën origjinale: hunda tërhiqet në pikën e origjinës;
7. Gryka që arrijnë: zbuloni nëse hunda e mbushjes arrin në shishe apo jo

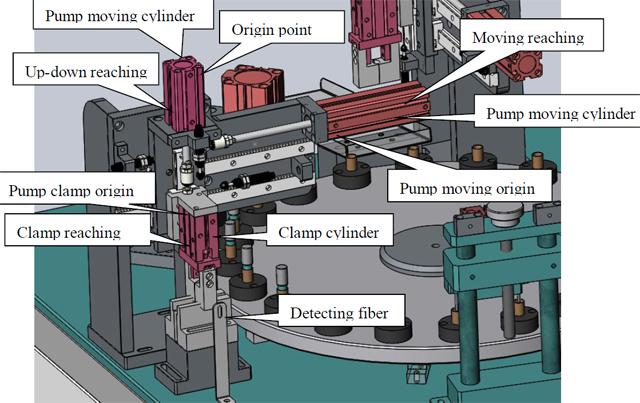

Stacioni i shtypjes së pompës

1. Çelësi i zbulimit të stacionit të shisheve: Zbulimi i materialeve nën stacion dhe aktivizimi i stacionit;
2. Cilindri i pozicionimit: Çelësi zbulues zbulon se ka material poshtë stacionit që cilindri do të pozicionojë materialin;
3. Origjina e pozicionit të shisheve: Çelësi është shenjë për veprimin e plotë të stacioneve dhe veprimin e pllakës rrotulluese;
4. Clamping cylinder: Mbërthimi i pompës;
5. Origjina e shtrëngimit: Mbërthimi në një situatë të lirshme;
6. Arritje shtrënguese: Shishet që arrijnë në stacion;
7. Detektor për arritjen e pompës: Tasi i vibratorit drejton spinën e brendshme në kanal dhe më pas zbulon nëse spina e brendshme është vendosur siç duhet për të aktivizuar veprimin e radhës;
8. Cilindri i pompës: merrni dhe vendosni pompën;
9. Pomponi cilindrin lëvizës horizontal: vendosni pompën e mbërthyer në pjesën e sipërme të shishes në pllakën rrotulluese.

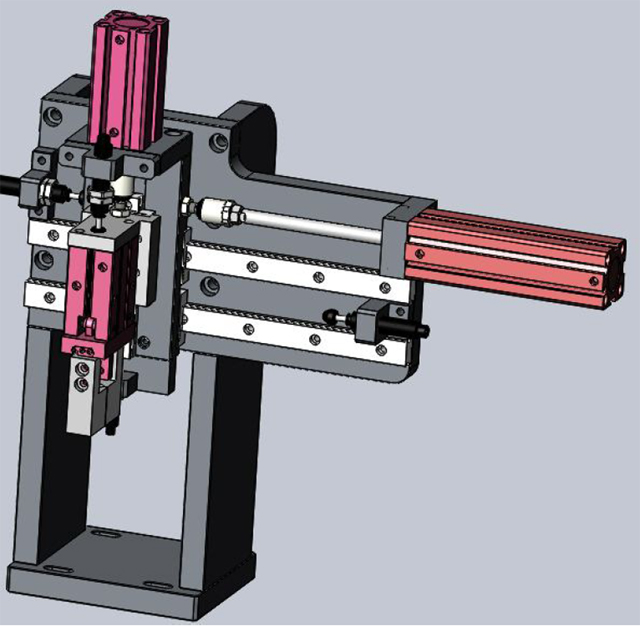

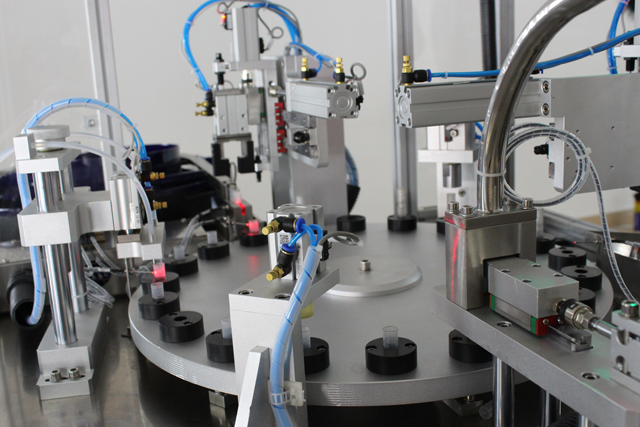

Stacioni i daljes

I njëjti parim funksionimi si stacioni i pompimit të sipërpërmendur;

Mirëmbajtja

1. Është e nevojshme të kontrolloni dhe mirëmbani makinën për të zgjatur makinën dhe për të optimizuar funksionin e makinës;

Makina e punës duhet të mirëmbahet çdo tre muaj; Pjesa e kushinetave dhe e transmetimit të ingranazheve duhet të lubrifikohet me yndyrë; Lubrifikimi duhet të bëhet periodikisht; Vaji i rrëshqitjes (N68) duhet të shtohet në pjesën si lëvizje me mekanizëm reciprok ose ngritje dy herë në ditë; Vaji i automobilit (N68) duhet të shtohet në pjesët rrotulluese ose lëkundëse; Çdo gjysmë muaji shtoni yndyrën në folenë e kamerës; Çdo muaj një herë për grykë vaji duke shtuar yndyrën;

2. Asnjëherë mos përdorni vegla metalike për të goditur ose gërvishtur sipërfaqen ku është konglomeruar lidhja në pjesë si përbërës ose myk.

3. Nëse makina ndalon së punuari për një kohë të gjatë, shtoni yndyrën për lubrifikimin në pjesët si transmisioni ose pjesa mbajtëse; Gjithashtu trajtojeni makinën me mbrojtje kundër ujit.

4. Asnjëherë mos vendosni asnjë objekt në makinë, që të mos dëmtojë makinën.

5. Pastroni pluhurin brenda komponentëve në mënyrë periodike gjithashtu kontrolloni të gjitha vidhat dhe rregulloni çdo vidë të liruar.

6. Kontrolloni vidhat në terminalet për instalime elektrike në një kohë të caktuar dhe sigurohuni që vidhosja është e fiksuar;

7. Kontrolloni nëse ka ndonjë stacion të lirshëm në shtegun e shtrirë të instalimeve elektrike nga kutitë elektrike; Nëse pjesa është shumë e lirshme, rifiksoni vidën për të shmangur gërryerjen ose dëmtimin në shtresën izoluese që mund të shkaktojë rrjedhje elektrike;

8. Kontrolloni goditjet që mbahen lehtësisht dhe ndërrojini ato të dëmtuara në kohë;

Paketimi & Transporti

Asnjëherë mos e vendosni makinën horizontalisht ose drejt poshtë; Çmontoni këmbën e makinës dhe rregulloni të gjithë makinën me pjesën e poshtme të arkës.

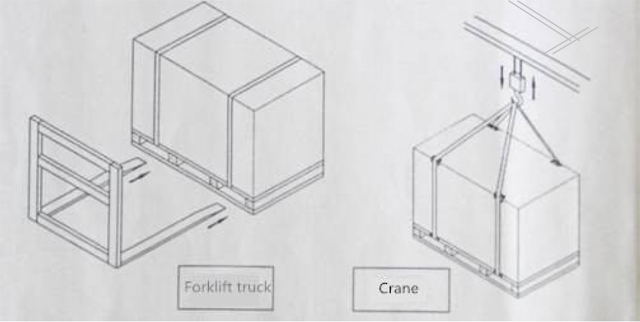

Paketimi i makinës duhet të jetë neutral; Kur lëvizni makinën, ju lutemi përdorni kamionin e pirun ose vinçin dhe lëvizni makinën nga fundi në lëvizje të qëndrueshme; Vini re ilustrimin në figurë si më poshtë; gjatë ngritjes dhe lëvizjes së makinës, vinçi nuk duhet të lejohet të kontaktojë me makinën. Fiksoni makinën me 4 copë bulona M16X200 dhe më pas lidhni vinçat dhe bulonat për ngritjen dhe lëkundjen e makinerive. Ndërkohë për të qetësuar objektet mbrojtëse poshtë makinës. Përdorni shtyllën për ngritje të qëndrueshme nëse është e nevojshme (ilustruar si më poshtë në fig)

Përpara se të shpaketoni arkën kontrolloni nëse ka ndonjë dëmtim në arkë; Nëse ka ndonjë dëmtim në arkë, mos e hapni arkën dhe kontaktoni menjëherë kompaninë e transportit; Hapni arkën nën kontrollin e punonjësve të transportit dhe regjistroni procesin;

Për sa i përket sigurisë, distanca nga toka për kamionin pirun duhet të mbahet nën 1 m; Nëse përdorni vinçin duke lëvizur makinën, distanca duhet të mbahet nga 2 metra në 2.5 metra
