Makinë për etiketim të rrotullimit të shisheve të rrumbullakëta pneumatike të sheshta me kodues

• Zbatoni gjatësinë e etiketës: 10 mm~150 mm
• Aplikoni gjerësinë e etiketës: 10 mm~150 mm
• Aplikoni diametrin e brendshëm të rrotullës së letrës: 40 mm ose 76 mm
• Diametri i jashtëm i rrotullës së letrës: φ≤250 mm
• Temperatura e brendshme: -10°c ~40°c
• Lagështia e brendshme: 35~85﹪
• Furnizimi me energji elektrike: 220V,50HZ
• Dimensioni i përgjithshëm: 550*550*650 (L*P*H)
• Pesha: 78 kg

Udhëzimet e funksionimit të pajisjeve në makinën etiketuese me rrotullim:

Modeli i pajisjes: VK-T805

Emri: makineri etiketuese gjysmë automatike të sheshta dhe të rrumbullakëta

Rrethanat për funksionimin e makinës së etiketimit me rrotullim

1. Përdorimi i kësaj pajisjeje është rreptësisht i ndaluar në mjediset e mëposhtme:

2. Sigurohuni që priza e energjisë dhe ndërfaqja e furnizimit me energji elektrike mund të jenë në kontakt të ngushtë ose kontaktet e lirshme mund të rezultojnë në rrezik zjarri.

3. Mos vendosni objekte të rënda në kordonin e rrymës dhe kordoni i dëmtuar i rrymës mund të shkaktojë goditje elektrike ose rrezik zjarri.

4. Përpara pastrimit ose vajit kundër ndryshkut, sigurohuni që ta shkëputni kabllon e rrymës nga pajisja, përndryshe në rrezik zjarri dhe dëmtimi të pajisjeve.

5. Mos përdorni prizë të lirshme ose të dëmtuara, ose me rrezik goditjeje elektrike dhe zjarri.

6. Përdorni tokëzimin e duhur, përdorimi i prizës nuk është i tokëzuar siç duhet do të shkaktojë rrezik goditjeje elektrike dhe dëmtim të pajisjeve.

7. Mos e lagni dorën kur prekni prizën e rrymës ose rrezikoni nga goditje elektrike.

8. Kur pajisja celulare, sigurohuni që kordoni i rrymës nga furnizimi me energji elektrike, ose ata rrezikojnë zjarre dhe dëmtime të pajisjeve.

9. Në standardin e duhur të tensionit/rrymës duke përdorur pajisjet, pa tensione/rryma të përshtatshme, puna do të çojë në rrezikun e goditjes elektrike, zjarrit ose dëmtimit të pajisjes suaj.

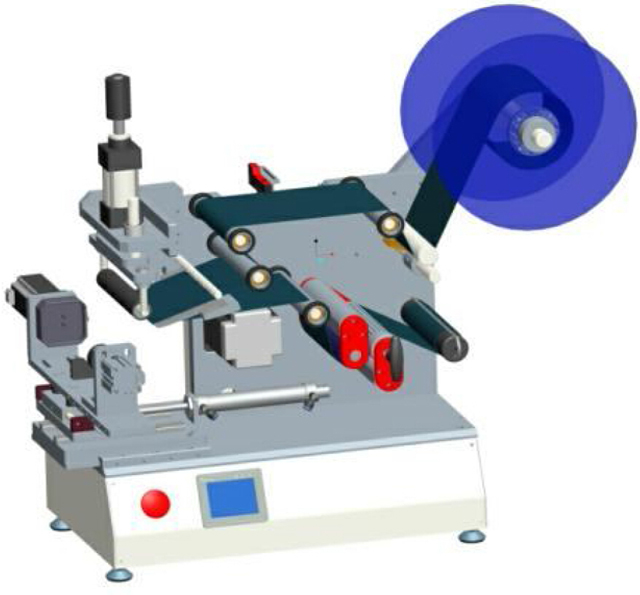

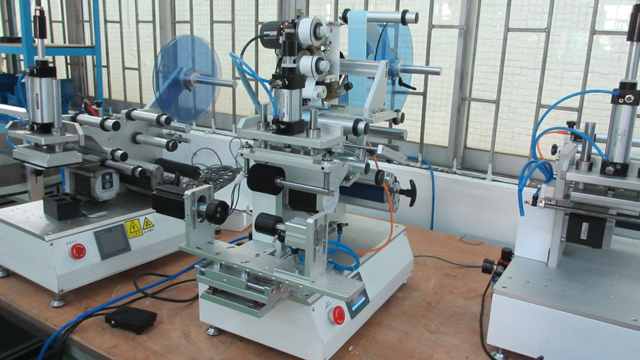

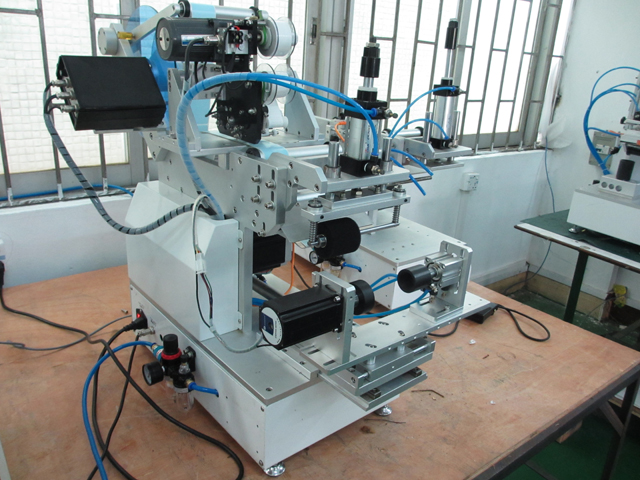

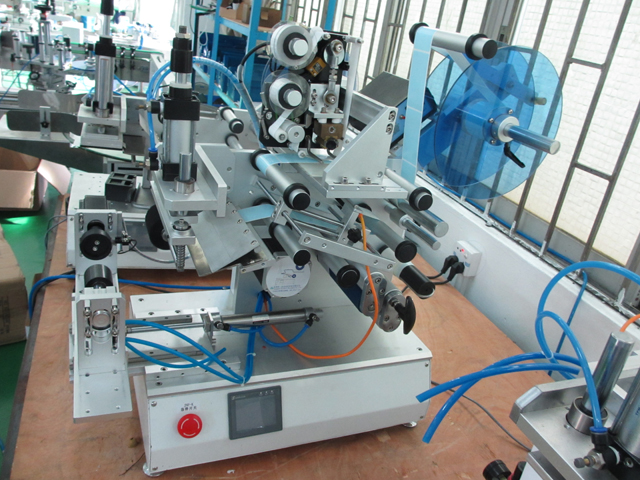

Makinë etiketimi VK-T805

Makinë etiketimi prezantoj

Makina e etiketimit vendoset automatikisht në sipërfaqen e produktit me emrin e shkurtër të një pajisjeje automatizimi, mund të zëvendësojë etiketimin manual, të përmirësojë efikasitetin dhe cilësinë e prodhimit. Sipas shkallës së automatizimit, mund të ndahen në makina etiketimi manuale, makina etiketimi gjysmë automatike dhe makina etiketimi automatike; sipas formës së produktit mund të ndahet në makinë etiketimit të shisheve të rrumbullakëta, makinë etiketimit të pjesshme rreth etiketimit dhe makinë etiketimit të shisheve në formë të veçantë; sipas etiketimit dhe vendosjes së produktit mund të ndahen në makina etiketimi vertikale dhe horizontale.

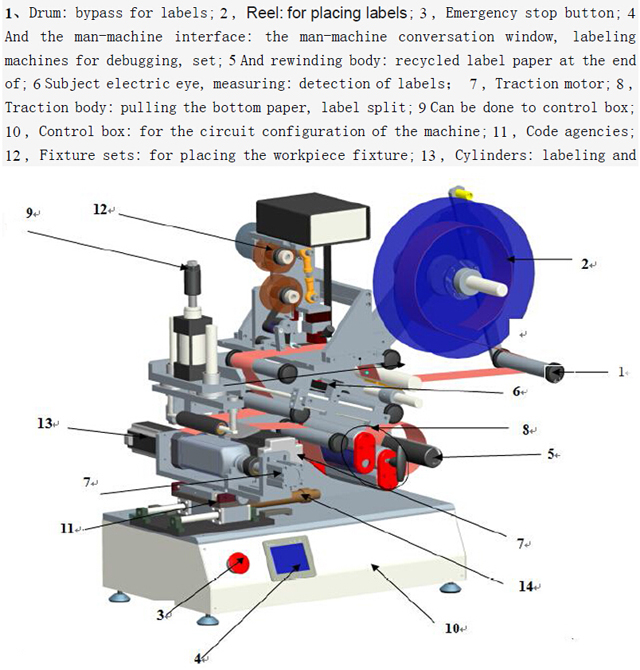

Shpjegimi i vizatimit në modelin VK-T805:

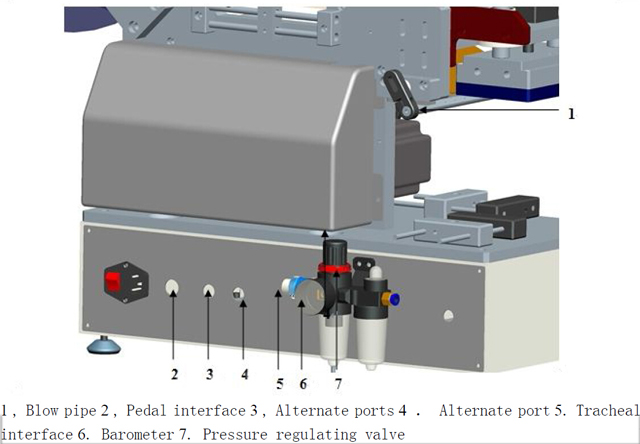

Pjesa e pasme e makinës

Parametrat teknikë:

1. Aplikoni gjatësinë e etiketës: 10 mm~150 mm

2. Aplikoni gjerësinë e etiketës: 10 mm~150 mm

3. Aplikoni diametrin e brendshëm të rrotullës së letrës: 40 mm ose 76 mm

4. Diametri i jashtëm i rrotullës së letrës: φ≤250 mm

5. Temperatura e brendshme: -10° c ~ 40° c

6. Lagështia e brendshme: 35~85﹪

7. Furnizimi me energji elektrike: 220V, 50HZ

8. Dimensioni i përgjithshëm: 550*550*650 (L*M*H)

9. Pesha: 78 kg

Shtrirja e

1. Përdoret gjerësisht në industri ushqimore, farmaceutike, kozmetike, kozmetike, elektronike dhe të tjera.

2. Për produkte gjysëm të gatshme ose produkte të gatshme në etiketim gjysmë automatike të shtypur dhe me hark të pjesshëm.

3. Mund të etiketojë shishe të sheshta ose të rrumbullakëta ose ovale ose forma të tjera, shikoni fotot e mostrave si më poshtë:

Teoria e etiketimit

1. Sistemi i transmisionit: motori i drejtuar nga sistemi i drejtimit të rripit të kohës dhe institucionet pritëse, japin shtysë për ndarjen e etiketës, duke arritur kështu heqjen dhe riciklimin e letrës në fund të etiketës.

2. Sistemi i kontrollit: kjo makinë përdor komandat e kombinimit elektrik dhe gazit, sytë (sensorët) elektrikë dhe çelësin e këmbës e kalon sinjalin e marrë në PLC në procesorin qendror në përputhje me programin e caktuar për përpunim, duke arritur kështu heqjen, thithjen, modifikimin e etiketave dhe numërimin. funksionin.

Proceset operative

Ndizni etiketën Instaloni korrigjuar me etiketën elektrike të rregullueshme të rregullimit të etiketës së syrit

Ndezja / Fikja

Ndezja:

1. Rreth makinës dhe pastruar, kontrolloni për fenomen të lirimit.

2. Etiketimi dhe lidhni kordonin e rrymës në pjesën e pasme të prizës së furnizimit me energji dhe çelësi pranë prizës është i hapur.

3. Lidhni skajin tjetër të kordonit të rrymës me prizën AC, duke përdorur tensionin është 220V, 50Hz.

4. Paneli kryesor i ndërprerësit të ndalimit urgjent për t'u hapur

5. Hyrja e gazit me presion të lartë në vrimë (dhe konfirmoni që kaloni të hapur)

Mbyllja:

1. Në rastin e përdorimit normal, mund të lidhni kordonin e rrymës nga priza AC ose të shtypni drejtpërdrejt çelësin e ndalimit të urgjencës.

Kujdes!!!

2. Mos e lidhni kordonin elektrik ose furnizimin me energji elektrike në dorë kur kontaktoni me lagështi, kjo do të shkaktojë goditje elektrike.

3. Mos vendosni objekte të rënda mbi kordonin e rrymës.

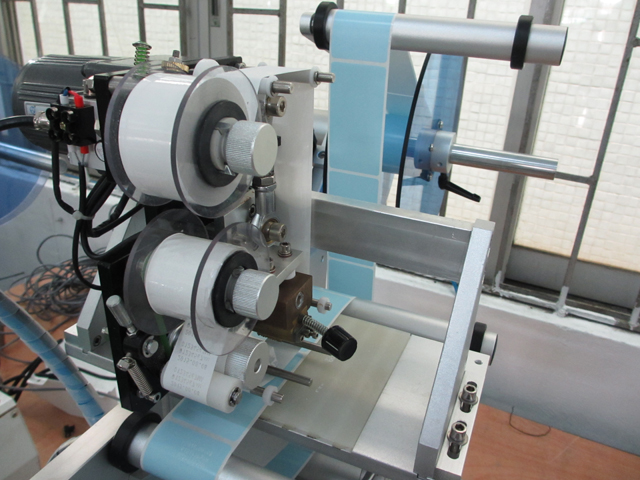

Kontrolloni rregullimet

1. Etiketat "1" përreth, në varësi të etiketës në atë anë të vëllimit, në vëllim brenda sipërfaqeve ndjekin metodën e anashkalimit të diagramit.

2. Trupi shtrëngues "2", lirimi i parë i bojës së rrumbullakët, pas shtypjes edhe një herë.

3. Me vëzhgimin me sy të lirë, vëzhgimi në etiketë pas "5" në tabelën e Peel, etiketa ndahet për të qenë në pozicionin e fraksioneve efektive të kokës thithëse, të treguar në figurën e mëparshme, nëse nuk është e saktë, etiketa duhet të jetë e përafërt rregullim.

4. Në shërbimin "3" dhe "4" midis etiketave për të zbuluar syrin elektrik, rreth etiketës duhet të testohet kur vrima magjike e slotit të syrit për të testuar syrin elektrik mund të zbulojë ndryshimet midis etiketës dhe etiketës, syri elektrik për më shumë grupe shihni seksionin "Cilësimet e syrit elektrik".

5. Pas përfundimit të trupit tërheqës "6", duhet në mënyrë rigoroze në përputhje me formën "S" rreth ligjit dhe dorezën "T" të shënohet fort me status, në të kundërt do të shkaktonte një ofertë të mos lejuar ose të paaftë për të tërhequr fundi i rripit.

6. "7" për mbështjellje të trupit, boshtit dhe kapëse çeliku të zezë të rrumbullakët për aktivitete, fundi i kapëses së kapëses së letrës.

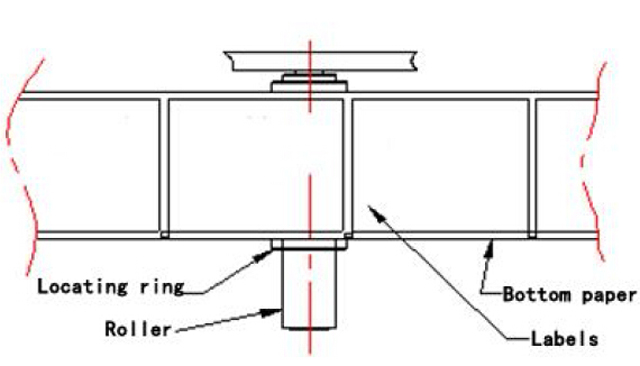

Korrigjuar

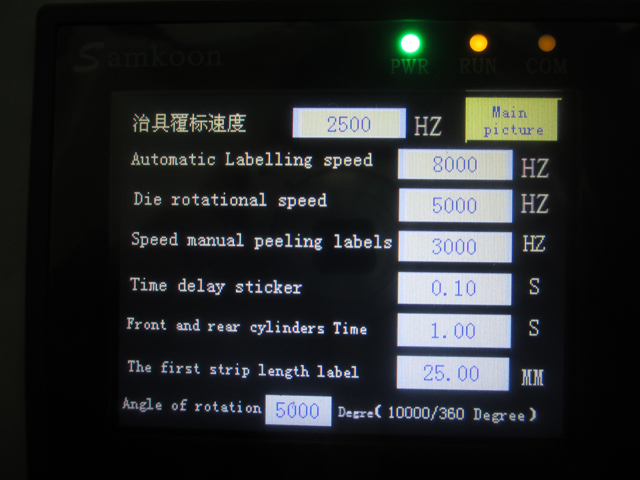

1. Pas përfundimit të sa më sipër, në panelin butonin "automatik / manual" në statusin "manualisht", ju lutemi sigurohuni që energjia të jetë e lidhur dhe e ndezur dhe më pas shtypni çelësin "jog", tërheqja duke tërhequr letrën e poshtme rreth 0,5 metra, është projektuar për të dhënë letrën e poshtme të lirë dhe korrekte.

2. Kur letra e poshtme të korrigjohet automatikisht, ne të gjithë do të rregullojmë rrotullat në rrethin kufitar, referenca e treguar në diagramin e mëparshëm, do të lëvizim rrethin kufitar në të dy anët e letrës.

Lëvizni syrin elektrik

1. Në sipërfaqe butonin "Automatikisht / Manualisht" në "manual", më pas shtypni çelësin "jog", këtë herë me vëzhgimin me sy të lirë të Peel Board, kështu që etiketat nga panelet e shiritit mund të jenë 0~1mm.

2. Më pas lëvizni syrin elektrik të testit të etiketës, vendosni mes atyre etiketave dhe etiketave fundin e letrës, kushtojini vëmendje testimit të dritave elektrike të syrit, kur sytë elektrikë të zbulimit lëvizin nga etiketa ose nga fundi i etiketave të letrës, dritat do të kalojnë ndërmjet në dhe jo në.

Dimensionet në diagramin e mësipërm, sigurohuni që koka e thithjes të jetë në distancë nga panelet e shiritit 0,5~1 mm, mund të lironi vidhat për të rregulluar

Kështu që ju mund të siguroni një kalim të qetë në kokën e thithjes së pozicionit të etiketës. (Në mënyrë tipike, ky pozicion është përshtatur mirë)

Kujdes!!!

1. Konfirmoni rivendosjen e rripit të shtypjes dhe pajisjes së kyçjes, përndryshe do të çojë në një ofertë që nuk është e saktë.

2. Kontrollon nëse testi i syrit elektrik me, përndryshe do të shkaktonte etiketë të vazhdueshme.

3. Inspektoni sistemin e makinës për shtrëngim, përndryshe nuk do të rezultojë në mos tërheqjen e letrës së poshtme.

Set magjik i syve

Shënoni syrin elektrik (këtu janë vetëm për qëllime ilustrimi dhe nuk do të thotë që klientët blenë konfigurimin e modelit)

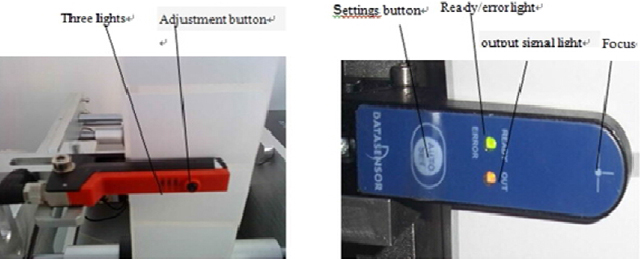

U largua për në Gjermani Dr. Lehtë logging GS-63 Syri elektrik, djathtas për Itali pedicle SR21-IR Elektrik sy. Ato zakonisht përdoren për të zbuluar etiketat. Këtu janë metodat e tyre të rregullimit

1, Dr Easy logging GS-63 Rregullimet elektrike të syve:

Arsyetimi: për të identifikuar boshllëqet midis etiketave në varësi të trashësisë. (Me anë të dritës depërton aty ku nuk ka etiketë dhe nuk ka depërtim, ka etiketa për t'u identifikuar) vlen për një trashësi të caktuar etiketash letre ose etiketa tjetër

Udhëzimet e dorezës: Dritat jeshile: drita e fuqisë

Drita e verdhë: për të identifikuar dritat e statusit (drita e verdhë ndizet, ka dalje sinjali)

Butoni i rregullimit: i rregulluar për zbulimin e etiketave me cilësime të ndryshme

Para së gjithash etiketat përmes syrit magjik si diagrami i mëposhtëm: Nëse i tërheqni etiketat, dritat e verdha në një hendek midis etiketave dhe etiketës ndizen, etiketa është e fikur, nuk mund të rivendosni, mund t'i përdorni drejtpërdrejt. Kur drita e verdhë është e fortë ose shpesh ndiqet nga kasa, duhet të rivendosni syrin elektrik. Vendosni si më poshtë: së pari, etiketat e shfaqura përmes syrit magjik të lugit në formë U, ka etiketa të vendosura syri elektrik brenda folesë, shtypni dhe mbani shtypur butonin e rregullimit për 3 sekonda, mund të shihni syrin elektrik duke ndezur dritat e verdha, më pas lëshoni butonin, ku nuk ka asnjë etiketë (vetëm etiketoni fundin e letrës) të vendosur në folenë e syrit magjik, shtypni dhe mbani shtypur butonin e rregullimit për 8 sekonda dhe më pas lëshoni butonin në këtë pikë, Konfigurimi ka përfunduar. Etiketoni sytë elektrikë të tërhequr në një rezervuar, ju mund të shihni se ka etiketa dritat e verdha të fikura, zyrat e zbrazëta në etiketën me etiketën, dritat e verdha janë ndezur.

Rregullime elektrike të syve në Itali SR21-IR:

Që i përkasin syrit elektrik Groove, përmes sasisë së dritës që depërton fuqinë e diskriminimit nuk kanë etiketa, aplikoni material letre dhe material etiketë në fund të një etikete tjetër.

Parimi i zbulimit, groove elektrike nga ana e syrit ndezur rrezet e dritës, për të marrë në anën tjetër, kur etiketat e ndërmjetme, marrin sasinë e ndryshimit të dritës, duke vendosur pragjet, nuk ka etiketa për të identifikuar.

Mënyra e vendosjes

1) Kur "gati" Kur dritat, etiketa elektrike e fokusit të syve në mes, tërhiqni etiketat mbrapa dhe me radhë, të tilla si ndryshimet në sinjalin e daljes, syri elektrik është në gjendje pune, mund të përdoret drejtpërdrejt.

2) Shtypni shkurt butonin "Konfigurimi automatik", dritat jeshile dhe të verdha, sinjali mesatar elektrik që tërheq vëmendjen, etiketat që nuk hiqen në këtë moment, derisa drita jeshile të pulsojë shpejt.

3) Kur drita jeshile pulson kur media në vendndodhjen e fokusit të syrit të dytë pas magjisë.

4) Shtypni shkurt "AUTO SET". Drita jeshile është e fikur. Syri elektrik kap sinjalet e llojit të dytë të medias, etiketa jo të lëvizshme në këtë moment derisa drita jeshile të mbetet e ndezur.

5) Lëvizni etiketat, në dy zbërthimin e mediave lokale, sinjali i daljes ndizet, vendoset syri magjik.

6) "GATI" Sy i fortë, magjik për të përdorur një objekt që mund të ndërroni dy media.

Rregulloni pozicionin e etiketës

1. Kontejneri i parë në figurën "C", Dhe më pas përpiquni të ngjitni, vendndodhjet e postave të vëzhgimit dhe të kaloni rregullimin "A" dhe "B" Aktivitetet e bllokut të Zyrës, të akorduar në vendndodhjen e duhur.

2. Pas rregullimit të vidave të përshtatshme, të sediljeve të aktivitetit duhet të fiksohen, në mënyrë që të mos lirohen.

3. D Syri elektrik testues i integruar, që përdoret për të testuar produktet falas. Nëpërmjet kutisë përsëri në pedale / Statusi i fillimit të objektit të matur për të rregulluar makinën e etiketimit.

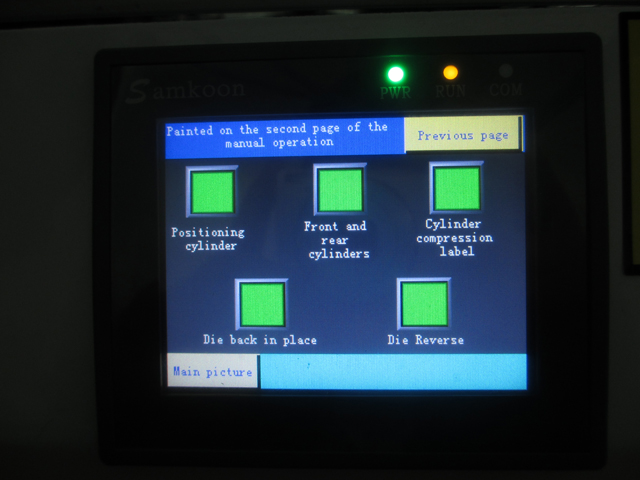

Funksionimi manual

1. Para së gjithash, ju dëshironi të "Manual / Automatic switch" në manual, dhe pastaj të kombinuara me "switch" për të përdorur.

2. Funksionimi manual i përdorur për përdorim gjatë korrigjimit të gabimeve, për etiketat e sakta

Veprimet e automatizuara

1. Para së gjithash, ju dëshironi që "Manual / Automatic switch" është në gjendjen automatike, dhe pastaj të kombinuara me "çelsat e këmbës".

2. Veprimet e automatizuara të përdorura për t'u përdorur gjatë korrigjimit, duke përfshirë të shënuar dhe etiketuar.

Matja e rregullimeve elektrike të syve:

1. Syri elektrik i Serisë FX-301 është i lidhur siç duhet:

Syri magjik duhet të sigurojë që mund të përdoret instalimi i saktë i matjes, mënyra e lidhjes për t'u lidhur siç tregohet në figurën e mëposhtme, "në" vijën e zezë të vazhdueshme "jashtë" edhe vija e argjendtë.

2. Parimi i zbulimit elektrik të syrit:

Sytë elektrikë sipas sasisë së reflektimit të dritës për të dalluar objektet. Elektrike çështjen e syrit objekte të lehta, objekti do të reflektojë një sasi të caktuar të syve të dritës mbrapa, kur një objekt reflekton sasinë e dritës që arrin vlerën e caktuar, ndryshimi i sinjalit elektrik të syrit, ai sinjalizon sistemin e kontrollit.

3. Gjendja e ndërrimit:

Butoni "Mode/cancel", drita jeshile në "run", "teach", "ADJ", "L/D", "TIMER", "PRO" kaloni midis disa dokumenteve, duke treguar statusin e ndryshëm të punës.

• "Run" përfaqëson drejtimin shtetëror;
• Statusi i mësimdhënies "Mëso";
• "ADJ" për të rregulluar statusin;
• "L/D" për statusin e sinjalit të ngritjes;
• Butoni "PUSH" poshtë për të konfirmuar, kaloni majtas-djathtas për të rregulluar funksionin.

4. Set magjik i syve:

4.1 Në premisën e mungesës së produktit në stacionin e punës, përforcues elektrik i hapur me sy me mbulesë transparente, shtypni butonin "mode/cancel", transferuar në dokumentin "teach", kutia dixhitale shfaq një vlerë, kjo vlerë do të jetë një sinjal bosh, qëndrueshmëri numerike , sipas “PUSH” për të konfirmuar.

4.2 Më pas vendoseni produktin në stacionin e etiketimit, mbyllni pozicionin e majtë, duke vëzhguar vendndodhjet, duke rregulluar vendndodhjen e shiritit të pozicionit për të arritur pozicionin e etiketës në produkt.

4.3 Pozicioni i etiketës kur rregullohet. Mund të shihni kutinë dixhitale që shfaq një vlerë numerike, kjo vlerë është kur një produkt zbulohet sinjale, të tilla si "1900", stabilizohet, klikoni "PUSH" për të konfirmuar. Kur të përfundojë, kutia e ekranit dixhital tregon këshilla të MIRA. (Mund të shtypni "mode/cancel" për t'u kthyer në "run" mund të jetë një vrapim)

4.4 Transferuar në dokumentin "ADJ", shfaq kutinë e ekranit numerik = sinjal bosh (rrahje zemre - sinjal bosh)/2, vlerat e parazgjedhura të sistemit për pragun, vlera e sinjalit është më e madhe se vlera kritike, është e paracaktuar për objektin, është më pak se vlera kritike, parazgjedhja nuk është objekt. Sinjali reagimi për PLC, lëshoni direktivat e duhura. Pragjet mund të rregullohen duke ndërruar majtas-djathtas "PUSH" tastet majtas dhe djathtas, rritja ose zvogëlimi i vlerës, ndryshimi i pragut. (Zakonisht nuk kërkon rregullim) më pas shtypni "PUSH" për të konfirmuar.

4.5 Tasti "Mode/Cancel" kthehet për të "ekzekutuar" gjendjen e funksionimit. (Pasi të përfundojë konfigurimi për çdo kthim në statusin e ekzekutimit "run")

4.6 Mbyllni kapakun transparent, vendosni një fund.

4.7 Kur produkti vendoset kur stacioni i etiketimit, syri elektrik në sinjal matës është zbuluar, reagime në PLC, PLC lëshoi një direktivë, makina etiketimit filloi pjesët e saj të lidhura me punën.

Komponentët e kontrollit elektronik

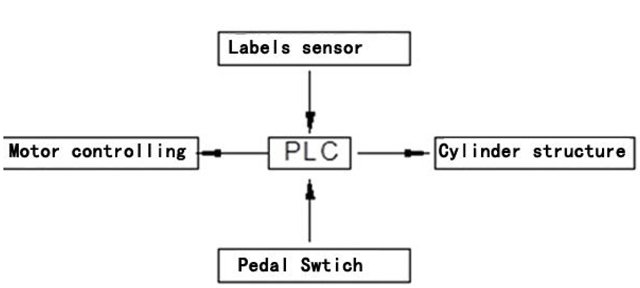

Sistemi i kontrollit

Parimi: Makina etiketuese bazohet në PLC, e cila merr sinjale dhe kontrollon sistemin. Siç tregohet në figurën e mësipërme, kur "çelësi i këmbës" është i ndezur, çelësi i këmbës do të nisë sinjalin për ta dërguar në PLC, dhe PLC do ta përpunojë atë sipas programit të caktuar dhe më pas do të nisë "sistemi i kontrollit të motorit" në realizojnë procesin e zhveshjes dhe ushqyerjes së etiketës. Në të njëjtën kohë, "sensori i pozicionit të etiketës" (i quajtur edhe syri elektrik matës i etiketës) gjithmonë do t'i kushtojë vëmendje distancës që kalon etiketa. Kur futet në një distancë për përditësimin e etiketës, "sensori i pozicionit të etiketës" do të dërgojë menjëherë një sinjal në PLC. Në mënyrë të ngjashme, PLC do ta përpunojë atë sipas programit të caktuar dhe "sistemi i kontrollit të motorit" do të dërgojë një sinjal ndalimi dhe do të nisë makinën e thithjes së etiketës dhe sistemin e etiketimit për të përfunduar heqjen dhe ngjitjen e etiketës.

Gabimet e zakonshme dhe të përjashtuara

Pozicioni i etiketimit është i paqëndrueshëm

1. Pajisjet nën presion mund të mos jenë të ngushta, duke rezultuar në të pasakta testin e syrit të lirshëm dhe elektrik.

2. Trupi tërheqës rrëshqet ose nuk është i ngushtë, duke rezultuar në lëmimin e letrës së poshtme.

3. Forma ose pozicionimi për t'u ngjitur.

Hiq

1. Pajisjet e rripit të presionit janë shumë të ngushta, duke shkaktuar ulje të theksuar të presionit.

2. Në funksionimin automatik shënohet me korrigjim pa devijime dhe korrigjon një mbrapa në.

Cilësia e etiketimit nuk është e mirë, ka flluska ose rrudha

1. Etiketa mund të jetë shumë e hollë, ligji i ngjitjes së thithjes nuk zbatohet për etiketat e buta dhe të holla transparente

Pajisja nuk ka asnjë reagim

1. Konfirmoni që linjat e energjisë, nuk ka problem.

2. Dalja e konfirmuar e transmisionit pranë siguresave është e paprekur, si e djegur, zëvendësoni

3. Mund të lirojë instalime elektrike të brendshme, profesionistë të riparimit

Etiketoni letrën në fund të thyerjes së rregullt

1. Pajisjet e rripit të presionit janë shumë të ngushta, duke shkaktuar ulje të theksuar të presionit.

2. Mund të etiketojë fundin e letrës me cilësi të dobët, ose thellë në dhëmbë

Dështimi ose mosfunksionimi i kokës së thithjes, ndodh sjellje jashtë etiketës

1. A është priza e vrimës së kokës së thithjes, duke shkaktuar thithje të pamjaftueshme (garancia e presionit në 0,7Mpa më lart)

2. Drejtimi i fryrjes së tubit të fryrjes është i pasaktë, mund të rregullohet duke lëvizur dhe rrotulluar drejtimin

3. Aty ku nuk ka mbulesa etiketash, me një vulë ngjitëse transparente, zvogëloni humbjen e thithjes

Etiketa të vazhdueshme

Syri elektrik nuk është vendosur mirë, duke rivendosur syrin elektrik

Mbledhja e materialeve të ricikluara letër në fund të lirshme

Kryesisht plaket pas rripit të makinës, zëvendësoni rripin e ri.

Bërja e etiketës

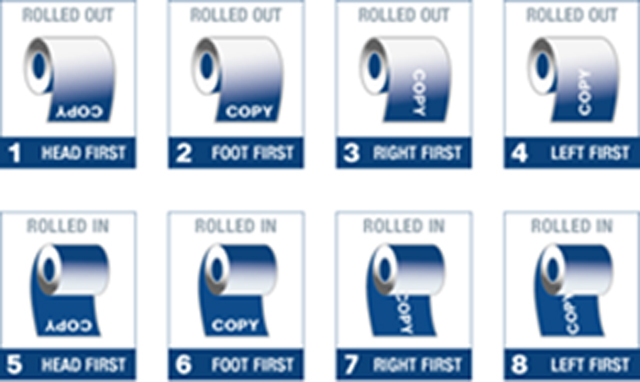

1. Kur prodhoni etiketa, vini re drejtimin rreth bojës.

2. Sigurohuni që zbulimi magjik i vrimës së materialit të huaj, shpimi i letrës gjatë natës nuk mund të lihet, përndryshe syri elektrik nuk njihet, duke shkaktuar etiketa të kopjuara.

3. Sigurohuni që etiketa dhe letra e poshtme të ndahen mirë.

Mirëmbajtje rutinore

1. Në përdorim normal, pajisja mund të kontrollohet rregullisht.

2. Pajisje për kontrollin e pluhurit dhe trajtimin kundër ndryshkut në baza të rregullta.

3. Mos e përdorni për një kohë të gjatë, shkëputni rrymën që dëshironi dhe kryeni punën e mirëmbajtjes.

Aneks

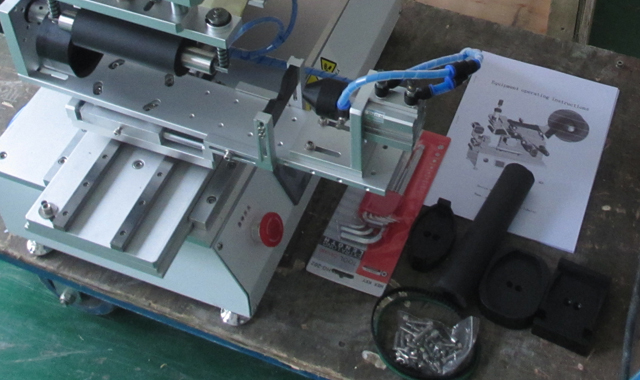

Ky etiketim i aksesorëve standardë: udhëzime funksionimi, çelësa gjashtëkëndor, kaçavidë elektrike për rregullimin e syrit.

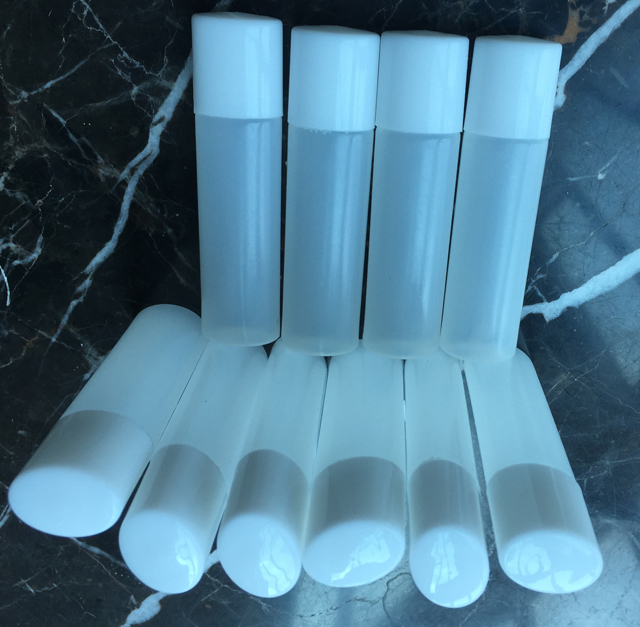

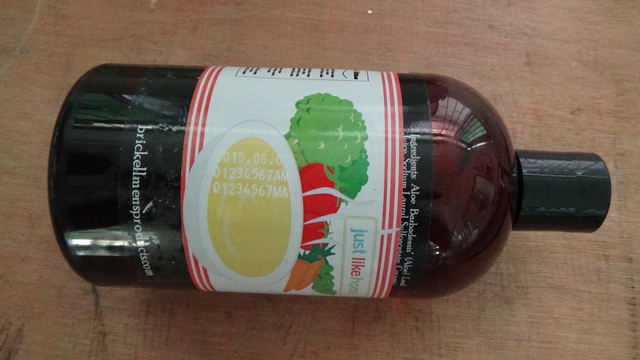

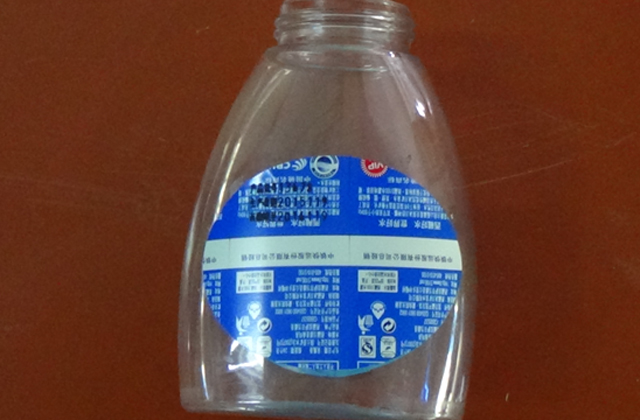

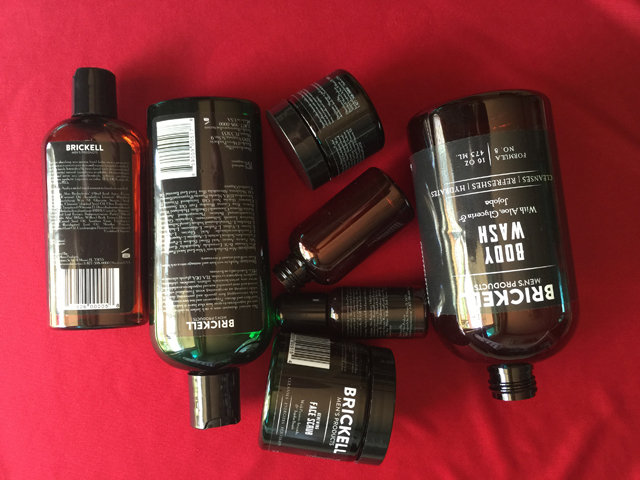

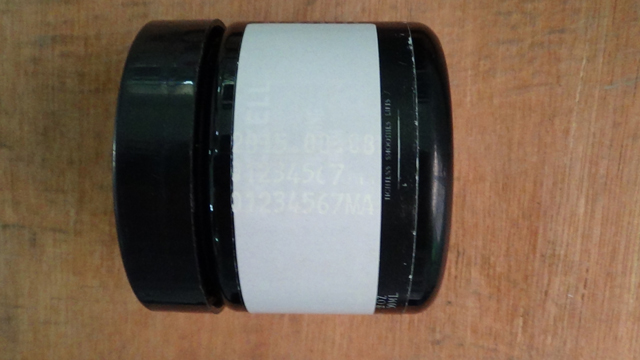

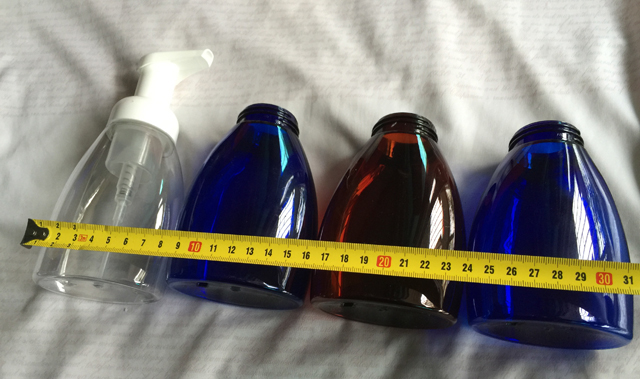

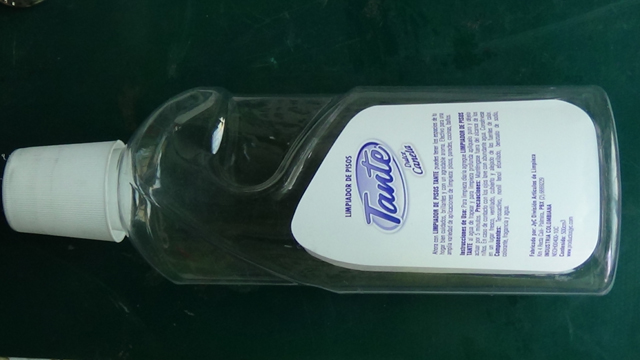

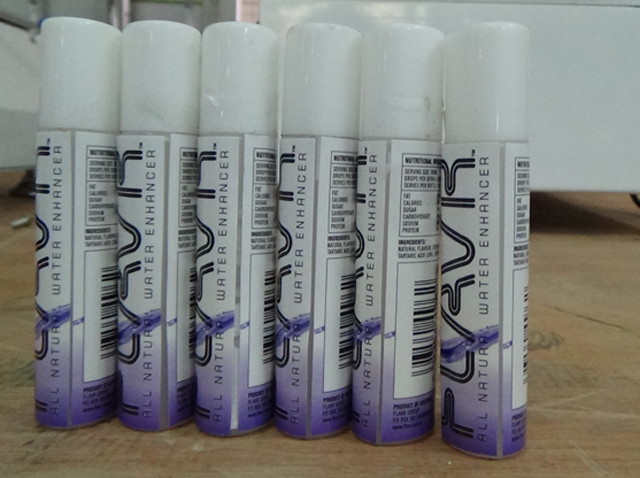

Mostrat e etiketimit për forma të ndryshme shishesh:
