Ngjitëse gjysmë automatike me kabllo me tela Printo-Aplikoni makinën etiketuese të palosshme

Ngjitësja gjysmë automatike e kabllove me tel Printo-Aplikoni Makinë etiketimi të Palosshme

Modeli: VK-T807
Saktësia e etiketimit: ±0.2mm;
Shpejtësia e etiketimit: 1500-1800 copë/H
Lloji i diametrit të telit të vogël: Shpejtësia 2000p copë/H
Madhësia e produktit të aplikueshëm: Lloji bazë: Diametri: 6~15 mm
Lloji i diametrit të vogël: 1~5 mm
Lloji me diametër të madh: Më shumë se 15 mm duhet të personalizohet
Madhësia e aplikueshme e etiketës: Gjatësia: 25~210mm Produktet jashtë këtij diapazoni duhet të personalizohen Gjerësia: 10~65mm
Madhësia e përgjithshme: 850*650*1300 Gjatësia × Gjerësia × Lartësia, Etiketa e gjatë do të rrisë dimensionin e gjerësisë
Furnizimi me energji elektrike i përshtatshëm: 220v/50hz;
Pesha e përgjithshme: 128 kg.

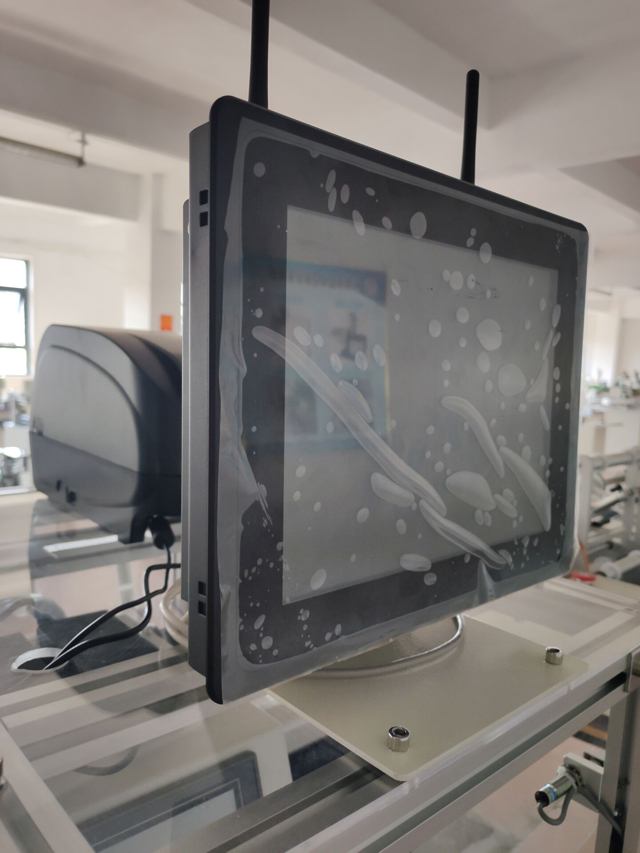

Koder Qr me pjesë printeri në kohë reale

Parametrat teknikë të modelit standard, kërkesat dhe funksionet e tjera të veçanta, mund të personalizohen.

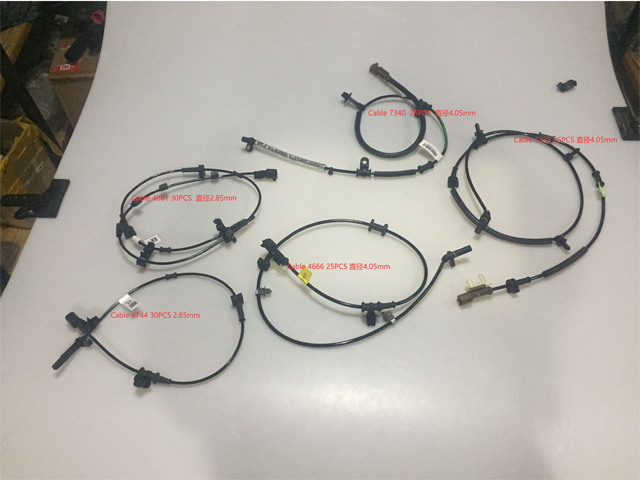

E aplikueshme për palosjen e etiketave në të gjitha llojet e telave dhe kabllove, të tilla si linjat e energjisë, kabllot periferike të kompjuterit, kabllot e sensorëve elektronikë, kabllot e kufjeve, linjat e energjisë, linjat me fibra optike, linjat kabllore, kabllot e tubave, kabllot USB, kabllot e faksit / printerëve , etj.

E aplikueshme për madhësinë e produkteve të gamës së gjerë, e lehtë për t'u rregulluar dhe zëvendësuar produkte të ndryshme.

Procesi i funksionimit:

Parimi kryesor: Sensori zbulon produktin që kalon, sinjalin e kthimit në sistemin e kontrollit të etiketimit, sinjalin e përpunuar nëpërmjet përpunimit PLC, duke e dorëzuar etiketën në pozicionin e paracaktuar të produktit në kohën e duhur, kur produkti rrjedh përmes mekanizmit mbulues, etiketat do të mbulohen të ngurta , etiketim veprimi ka përfunduar.

Procedura: Vendosni produktin -> Zbulimi i produktit (automatikisht) -> etiketimi (automatikisht) -> Mbulimi (automatikisht) -> mblidhni produktin e etiketuar.

Veçoritë

Gamë e gjerë aplikimesh, të përshtatshme për produkte me specifikime të ndryshme;

Përdorimi i përshtatshëm, rregullimi i gamës së gjerë, etiketimi në produkte me specifikime të ndryshme.

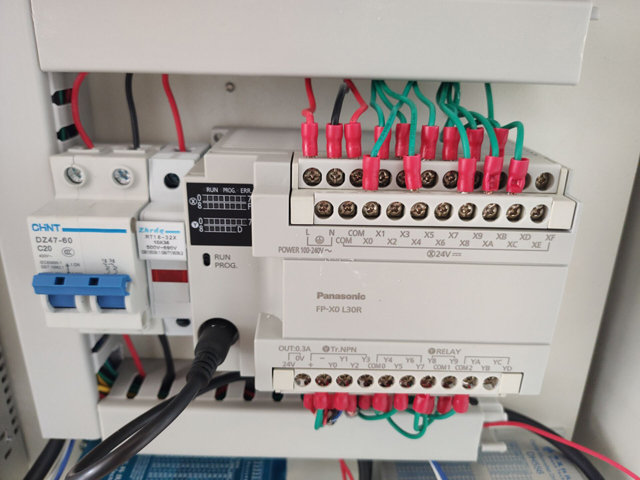

Stabilitet i lartë, sistem i avancuar i kontrollit elektronik i përbërë nga syri elektrik i etiketës Panasonic PLC Gjermani, pajisje mbështetëse funksionim 7 × 24 orë;

Gama e aplikimit:

Etiketa e aplikueshme: etiketë/film vetëngjitës, kodi elektronik i monitorimit, barkodi e kështu me radhë.

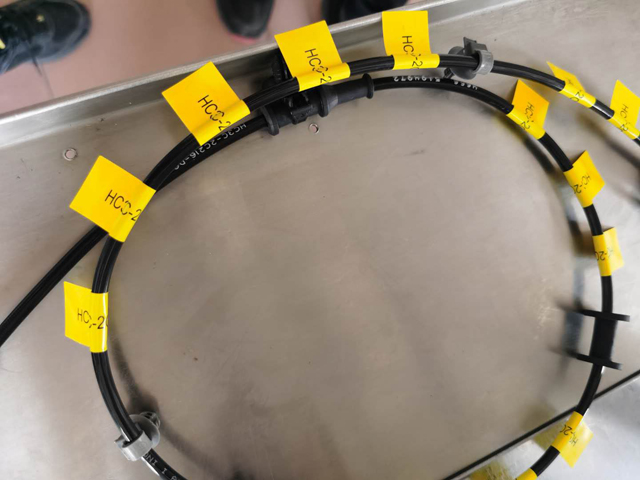

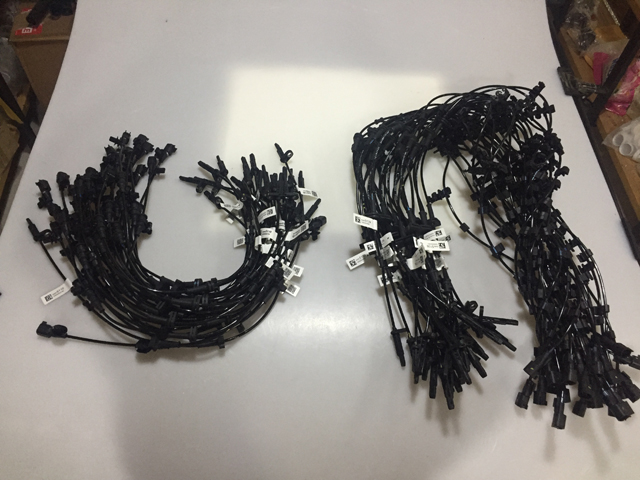

Aplikimi: tela dhe kabllo, gjerësi e madhe, shumë specifika, produkte me etiketa të palosshme me saktësi të lartë.

Industria e aplikueshme: Përdoret gjerësisht në elektronikë, tela, kabllo dhe industri të tjera.

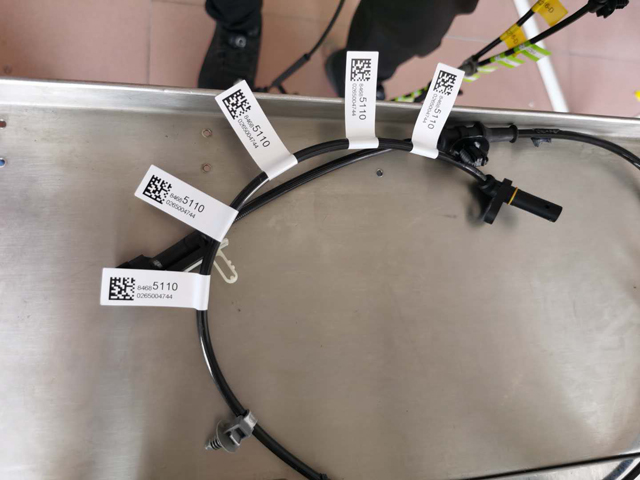

Aplikimi: etiketimi i telave, etiketimi periferik i kompjuterit, kabllo USB, etj.

Pajisja e palosshme mund të rregullohet, diapazoni jo produkti mund të personalizohet sipas mostrave të klientit.

Si të përdorni makinën e etiketimit?

Ju lutemi konfirmoni tensionin e furnizimit me energji elektrike (ac220v), presionin e ajrit 4-6 kgf dhe furnizimi i jashtëm me energji duhet të ketë tokëzim të besueshëm përpara se të operojë.

Furnizimi me energji elektrike.

Mos e bllokoni vrimën e ftohjes së shasisë.

Teknikët joprofesionistë ndalojnë rreptësisht hapjen e shasisë.

Gama e funksionimit të kontaktit të trupit është rreptësisht e ndaluar kur pajisja është në punë.

Kur pajisja dështon, fillimisht duhet të mbyllet çelësi i rrymës dhe mirëmbajtja e elektrizuar është rreptësisht e ndaluar.

Makina përdoret për funksionimin e palosjes dhe etiketimit të parzmores së telit dhe shufrës së rrumbullakët.

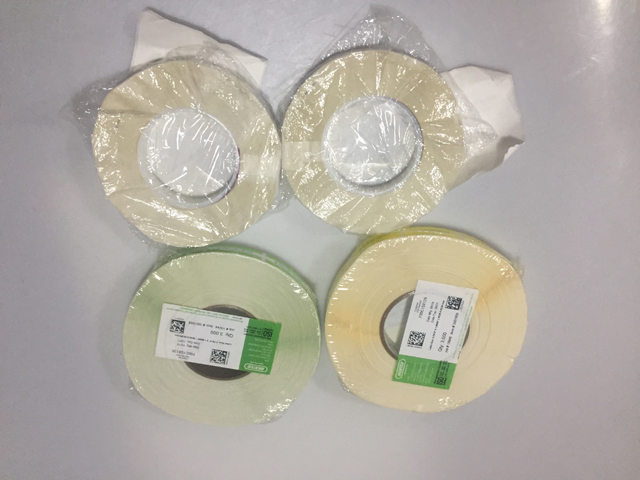

Parametrat e aplikueshëm të etiketës: diametri i brendshëm 76 mm i rrotullës së etiketës dhe diametri i jashtëm max240 mm; (duhen rregulluar specifikimet e tjera). Materiali i etiketës: PVC, kafshë shtëpiake, pëlhurë, letër dhe kështu me radhë; Specifikimi i etiketës: sipas makinës specifike

Saktësia e etiketimit: = 0,2 mm;

Kapaciteti: 1500 copë/h;

Madhësia e jashtme: 630*740*1040 mm (l*w*h);

Pesha e makinës: rreth 86 kg;

Parzmore e aplikueshme e telit: sipas makinës specifike

Përshkrimi i operacionit

Instalimi:

Lëviz pajisjen në pozicionin e kërkuar të instalimit.

Shkeli frenën universale të rrotës dhe fiksoi rrotën universale për ta bërë atë të lëmuar.

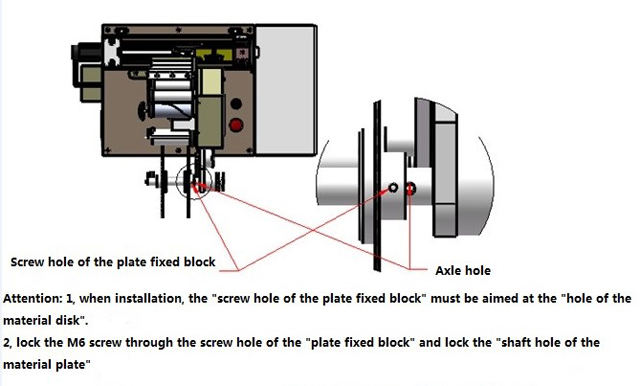

Etiketa e pllakës së bllokimit: gjatë instalimit, duhet të rregullojmë "vrimën e vidhos së bllokut të fiksimit të diskut" në "vrimën e boshtit të materialit" dhe vidhosni vidën m6 përmes vrimës së vidës së bllokut të fiksimit të materialit dhe ta mbyllim atë në vrimën e boshtit të tabaka e materialit.

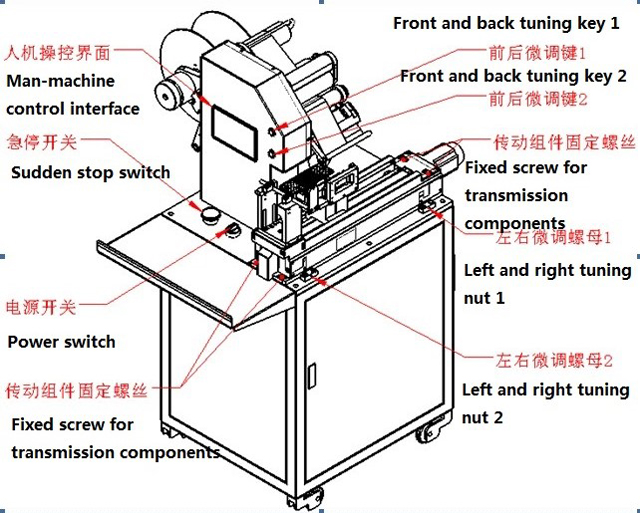

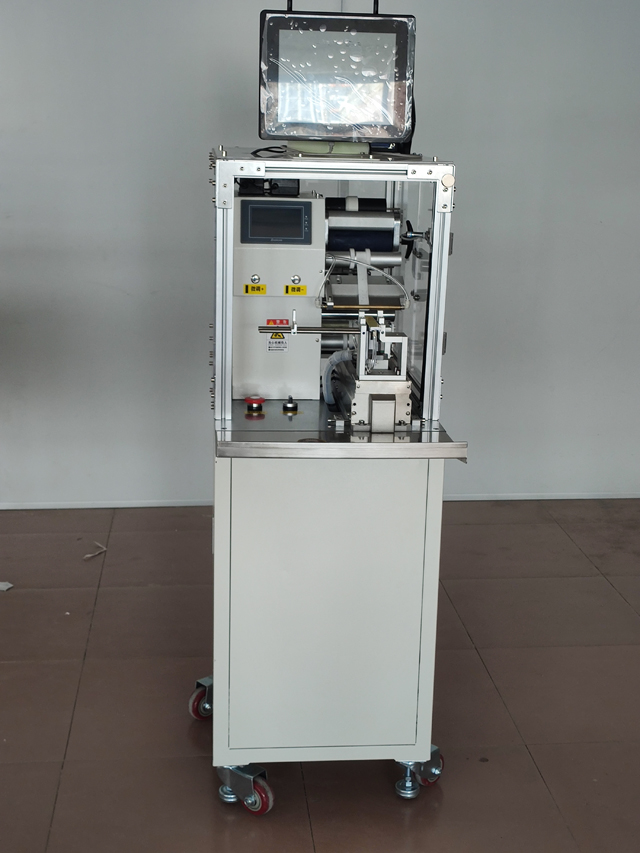

Pamja e pajisjes, pjesët e rëndësishme dhe ndërfaqja e kontrollit njeri-makinë

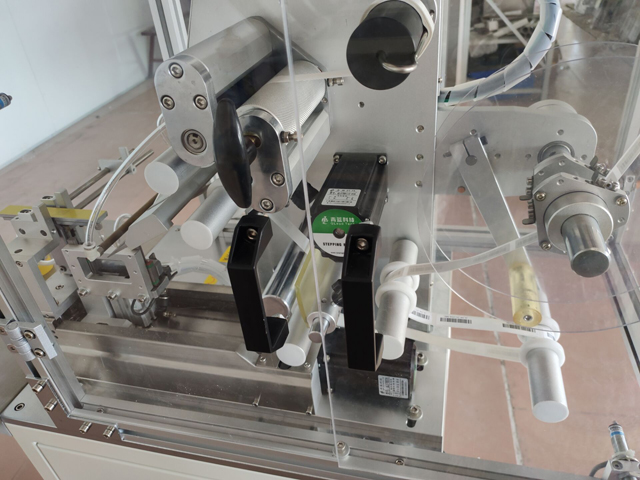

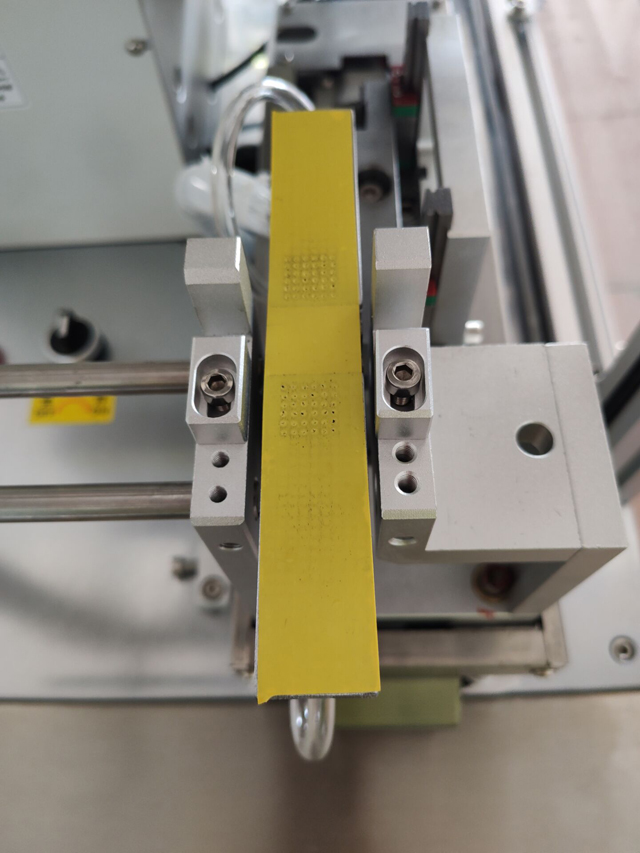

Pjesë të rëndësishme.

Fotoja kryesore.

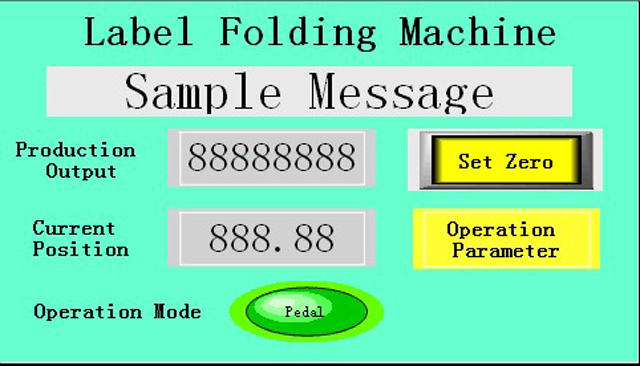

Prodhimi: numërimi i kapacitetit, shtypni butonin "dalje zero" në zero;

Pozicioni aktual: shfaqja e distancës së pozicionit në kohë reale të mënyrës së rrëshqitjes së modulit të transmetimit të etiketës, njësia mm;

Mënyra e funksionimit është "automatike" dhe "shkelje e këmbës" dy llojesh.

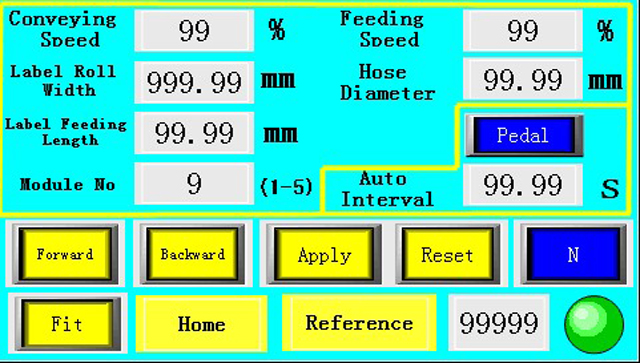

Parametrat e përdoruesit

Shpejtësia standarde e tabelës: shpejtësia e funksionimit të tabelës së treguesit, e rregulluar sipas 0-100%.

Shpejtësia e shënimit: i referohet shpejtësisë së etiketës së hequr nga pllaka e zhveshjes, e rregulluar nga 0-100%.

Gjerësia e poshtme e letrës: gjerësia e letrës së etiketës, njësia mm.

Diametri i telit: hyrje me diametër të vetëm teli, hyrje me tela të sheshtë ose me shumë tela direkt për të luftuar trashësinë e dyfishtë, mm.

Shënoni gjatësinë: kontrolloni gjatësinë e etiketës nga pllaka zhveshëse, njësia mm.

Përpara: shtypni tastin "përpara", moduli i tag drive do të rrëshqasë përpara, ky funksion mund të rregullojë distancën e pozicionit të synuar.

Prapa: shtypni butonin "mbrapa", moduli i tag drive do të rrëshqasë përsëri në pjesën e pasme, ky funksion mund të korrigjohet në distancën e pozicionit të pikës së etiketimit.

Fit: shtypni tastin "përshtat", cilindri i drejtë i kapëses së pllakës së ajrit dhe moduli i vendosjes së parzmores së telit do të lëvizin cilindrat lëvizës të sipërm dhe të poshtëm. Ky funksion mund të korrigjojë distancën midis parzmores së instalimeve elektrike dhe mbërthimit të pllakës së vakumit.

Rivendosja: kthejeni kokën përsëri në zero pas butonit të rivendosjes.

Energjia elektrike: pas zëvendësimit të specifikimeve të ndryshme të letrës bazë të etiketës, shtypni gjatë tastet elektrikë për të lejuar që sistemi të mësojë automatikisht etiketat dhe depërtimin e letrës së poshtme.

Metoda e funksionimit:

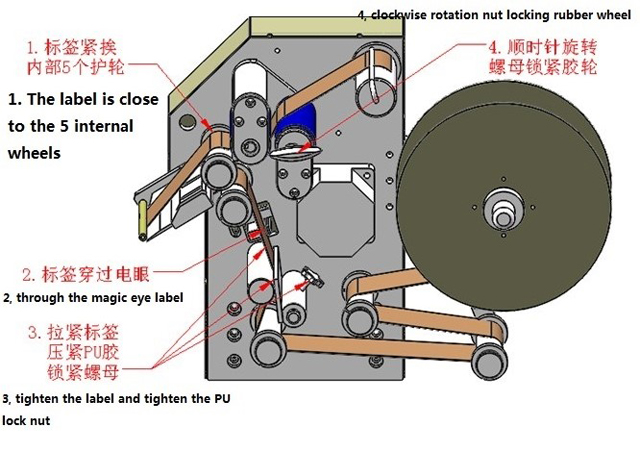

Label është instaluar dhe etiketa është instaluar si më poshtë në modulin stripper.

Kthejeni çelësin e energjisë në drejtim të akrepave të orës dhe ndizni energjinë. Shtypni tastin e ndalimit dhe rrotullojeni në drejtim të akrepave të orës.

Makinë ndërruese dhe rregulluese

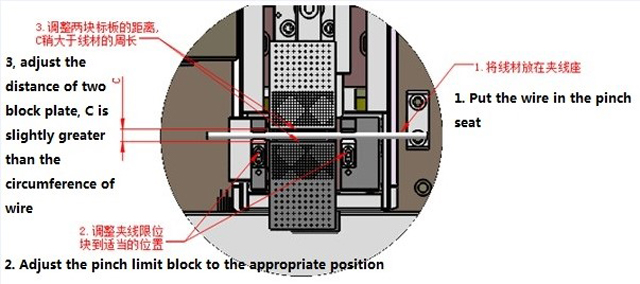

Sipas diametrit të telit, rregullimit, sediljes së lidhjes, distancës midis pllakave, siç është figura e mëposhtme

Vendosni gjerësinë e letrës së poshtme në gjerësinë e letrës së poshtme të figurës 3 dhe diametri i telit futet në diametrin e telit.

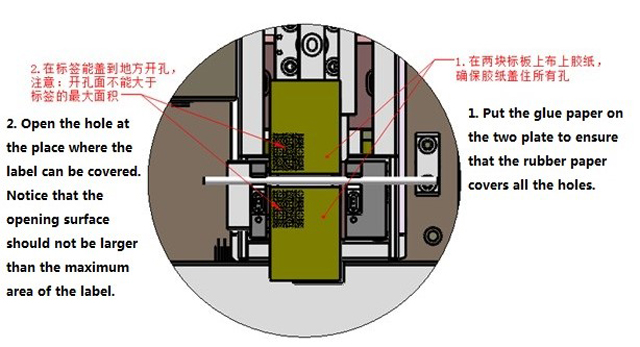

Shirit ngjitës dhe hapje

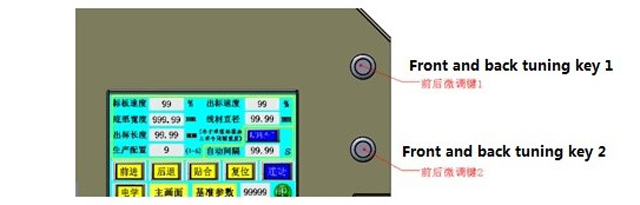

Në procesin e prodhimit, nëse etiketa nuk është e rreshtuar para dhe pas etiketës, ajo mund të rregullohet drejtpërdrejt në kolonën "gjerësia e letrës së poshtme". Mund të lëvizë gjithashtu "tastin e përparme dhe të pasme të tonit "1" rregullimin e përparme dhe të pasme të butonit mikro-akordues 2", çdo lëvizje për të ndryshuar 0.1 mm.

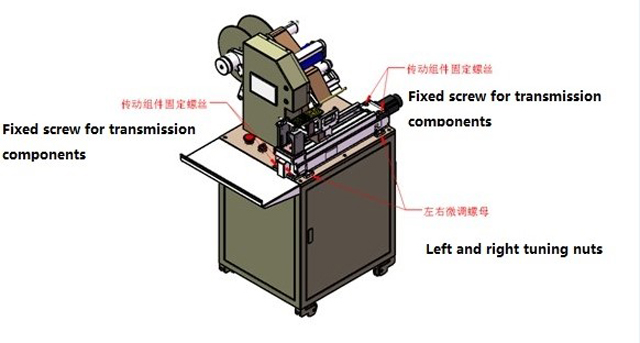

Etiketoni makinën e rregullimit majtas dhe djathtas

Nëse etiketat janë të palosura, nëse anët e majta dhe të djathta nuk janë të rreshtuara, të katër komponentët e transmisionit duhet të lirohen lirshëm, atëherë dadot prerëse majtas dhe djathtas duhet të rregullohen sipas drejtimit të devijimit dhe shkallës së etiketave. Së fundi, katër komponentët e transmisionit duhet të kyçen.

Mirëmbajtja dhe mirëmbajtja

Ndaloni rreptësisht presionin, ju lutemi mbajeni të pastër në çdo kohë.

Për të lubrifikuar makinën në kohë. Pozicioni aktiv i pllakës standarde shtohet një herë në muaj. Nëse ka një kohëzgjatje të vajit lubrifikues, kontrolloni filxhanin ndarës, nëse jo shtesë në kohë.

Tre muaj për të kontrolluar konsumimin e rripit sinkron në pjesë të ndryshme të makinës
