Aplikues gjysmë automatik i etiketës së flamurit për paketimin e ushqimit për kafshë shtëpiake me kockë qensh

• Kjo makinë përdoret për etiketimin e palosshëm të parzmoreve të telit dhe shufrave të rrumbullakëta si dhe kockave të qenve tuba për produkte shtëpiake etj;
• Parametrat e aplikueshëm të etiketës: diametri i brendshëm i spirales së etiketës 76mm, diametri i jashtëm Max 240mm; (Specifikimet e tjera duhet të personalizohen),
• Materiali i etiketës: PVC, PET, pëlhurë, letër, etj;
• Specifikimi i etiketës: sipas makinës specifike.
• Saktësia e etiketimit: ± ≤ 0,2 mm;
• Kapaciteti: 1500 copë/H;
• Presioni i ajrit :0,4-0,6Mpa Konsumi i ajrit 0,15m3/min
• Furnizimi me energji elektrike 220V/50-60HZ/Tekfazor (Standardi amerikan mund të personalizohet)
• Dimensioni i përgjithshëm: 630 * 740 * 1040 mm (L * F * H);
• Pesha e makinës: rreth 86 kg;

Makinë etiketimi me flamur gjysmë automatik ("Flamuri" është një term i përdorur nga industria për të përcaktuar një sinjal etiketë që tërheq vëmendjen, i cili paralajmëron konsumatorët të lexojnë etiketën me kujdes për shkak të informacionit të ri të rëndësishëm).

Një etiketë flamuri është një zgjidhje ideale për identifikimin e produkteve dhe për t'i dalluar ato njëra-tjetrën. Nëse keni shumë produkte të ngjashme që duken njësoj, atëherë etiketa e flamurit mund t'ju ofrojë një mënyrë për t'i identifikuar më mirë ato. Për shembull, kabllot kompjuterike përdorin shumë këtë lloj etikete. Por etiketa e flamurit është e zakonshme edhe në bizhuteri. Këtu dyqanet etiketojnë unazat individuale, byzylykët dhe gjerdanët me një etiketë flamuri.

Me një etiketë flamuri ju mund të identifikoni në një mënyrë të thjeshtë por efektive qëllimin e një produkti (VGA e kabllit HDMI). Emri flamur etiketë e ka origjinën nga "elementi i flamurit" që krijohet për shkak të aplikimit të etiketës. Etiketat e flamurit prodhohen në material të ashpër dhe vendosen rreth një produkti të caktuar.

Pranë organizimit të produkteve tuaja, një etiketë flamuri gjithashtu i jep produktit tuaj më shumë tërheqje vizuale. Në këtë mënyrë ju dalloheni nga konkurrenca dhe keni hapësirë shtesë për informacionin e produktit tuaj.

Përdorni etiketat e flamurit për qëllime funksionale dhe komerciale.

Fillimisht faleminderit shumë që zgjodhët produktin tonë - makinë etiketimi me palosje gjysmë automatike. Për t'i dhënë një lojë të plotë funksioneve të këtij produkti dhe për të garantuar sigurinë dhe interesat tuaja, ju lutemi lexoni me kujdes këtë manual përpara instalimit.

Masat paraprake të sigurisë gjatë funksionimit të etiketës gjysmë automatike të ngjitësve:

• Përpara se të ndizni, ju lutemi konfirmoni tensionin e furnizimit me energji elektrike (AC220V), presionin e ajrit 4-6 kg dhe furnizimi i jashtëm me energji duhet të jetë i tokëzuar në mënyrë të besueshme.
• Mos e bllokoni vrimën e ftohjes së kasës.
• Teknikët joprofesionistë janë të ndaluar të hapin çështjen.
• Është rreptësisht e ndaluar të prekni diapazonin e veprimit kur pajisja është në punë.
• Në rast të dështimit të pajisjes, fikni fillimisht çelësin e energjisë dhe mirëmbajtja e drejtpërdrejtë është rreptësisht e ndaluar.

Performanca dhe parametrat e makinës etiketuese të tipit gjysmë automatik të flamurit:

• Kjo makinë përdoret për palosjen dhe etiketimin e parzmoreve të telit dhe shufrave të rrumbullakëta si dhe produkte për përtypje kockash qeni për kafshë shtëpiake;
• Parametrat e aplikueshëm të etiketës: diametri i brendshëm i spirales së etiketës 76mm, diametri i jashtëm Max240mm; (Specifikimet e tjera duhet të personalizohen),
• Materiali i etiketës: PVC, PET, pëlhurë, letër, etj;
• Specifikimi i etiketës: sipas makinës specifike.
• Saktësia e etiketimit: ± ≤ 0,2 mm;
• Kapaciteti: 1500 copë/H;
• Dimensioni i përgjithshëm: 630 * 740 * 1040 mm (L * F * H);
• Pesha e makinës: rreth 86 kg;
• Lloji i aplikueshëm: sipas modelit specifik.

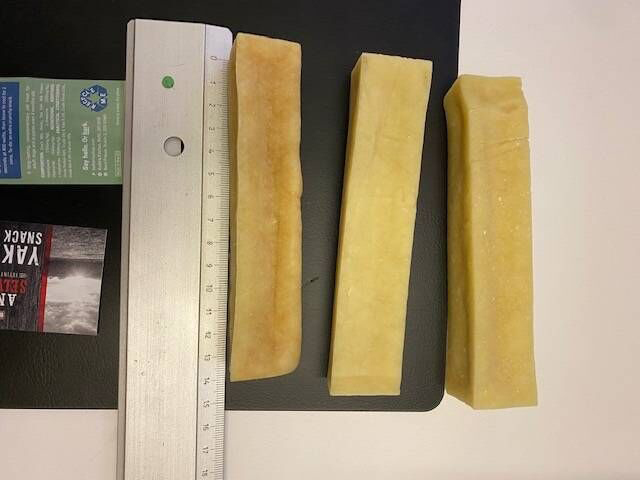

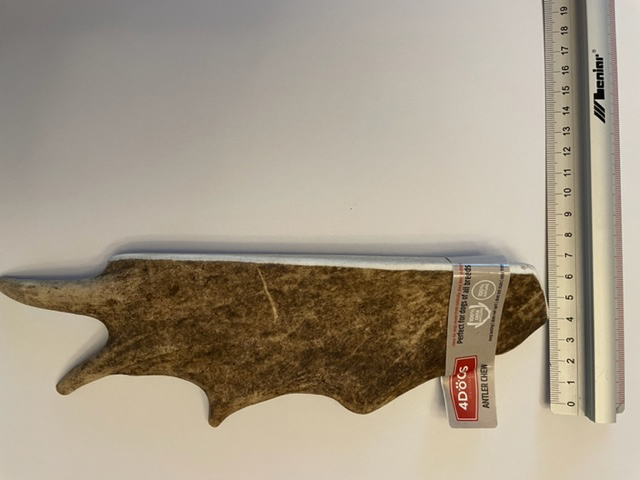

Mostrat e kockave të qenit:

Udhëzimet e funksionimit në makinën etiketuese gjysmë automatike:

Instalimi:

1. Zhvendosni pajisjen në pozicionin e kërkuar të instalimit.
2. Shtypni frenën universale të rrotës dhe rregulloni rrotën universale për ta bërë atë të qëndrueshme.

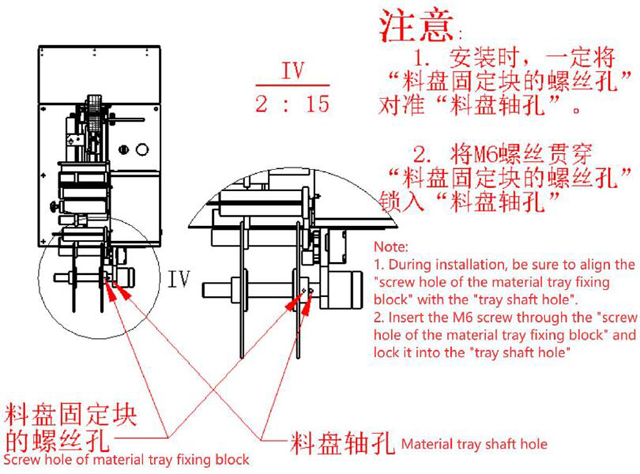

3. Instalimi i mbulesës së etiketës: gjatë instalimit, sigurohuni që të rreshtoni "vrimën e vidhos së bllokut të fiksimit të tabakasë" me "vrimën e boshtit të tabakasë" dhe mbyllni vidën M6 përmes "vrimës së vidës së bllokut të fiksimit të tabakasë" në "vrimën e boshtit të tabakasë" "

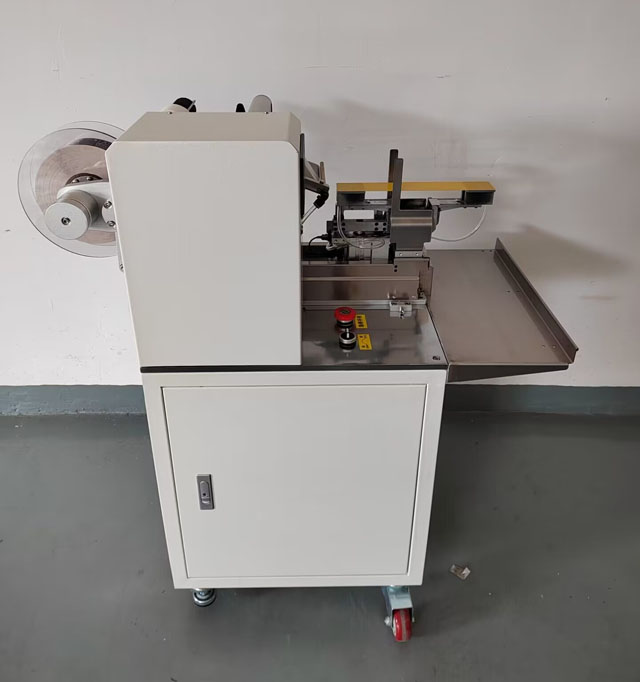

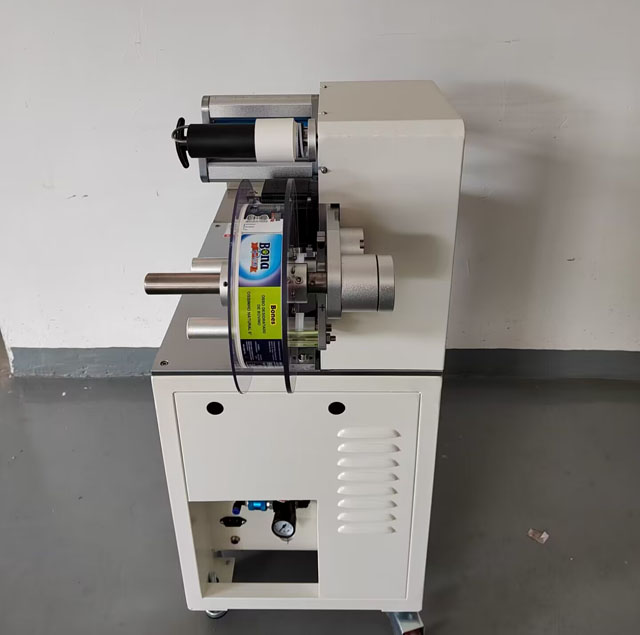

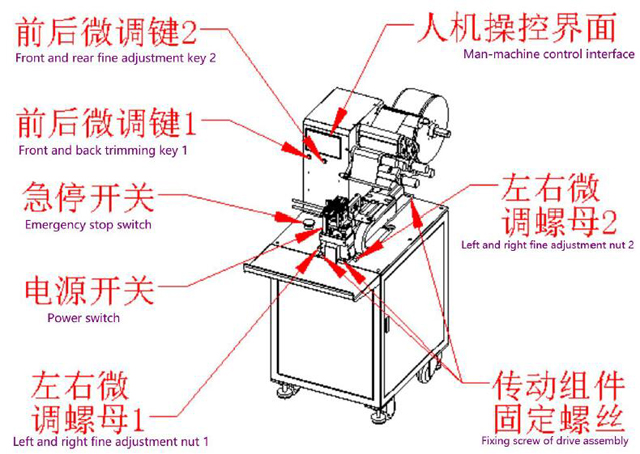

Pamja e pajisjes, pjesët e rëndësishme dhe ndërfaqja e kontrollit njeri-makinë

Pjesë të rëndësishme.

Ekrani kryesor.

• Sasia e serisë: Kur prodhimi aktual është më i madh ose i barabartë me produktin e planifikuar, pajisja ndalon së punuari.
• Sasia: Numri i daljes mund të rivendoset duke shtypur tastin "Set Zero".
• Etiketimi është zhbllokuar (etiketimi ka filluar)/kyçur (etiketimi është pezulluar):
• Pas ndalimit të etiketimit për një kohë të caktuar ("vetë-kyçja" në ekranin "kontroll manual" mund të vendosë kohën, njësia është "sekonda"), sistemi do të kyçet automatikisht (etiketimi pezullohet) dhe shtyp këtë buton për t'u zhbllokuar.

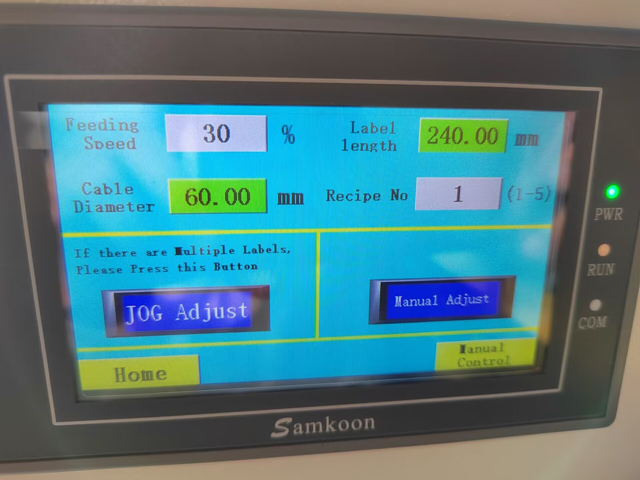

Parametrat.

• Shpejtësia e ushqyerjes: A. I referohet shpejtësisë së heqjes së etiketës nga pllaka e zhveshjes, e rregulluar nga 0-100%.
• Gjatësia e etiketës: Gjatësia e një etikete të vetme, në mm.
• Receta nr: Pesë grupe mund të rezervohen.
• Jog: Klikoni këtë çelës dhe sistemi do të nxjerrë automatikisht etiketën një herë.
• Shtypni gjatë dhe etiketoni jashtë: shtypni dhe mbani këtë tast derisa të shfaqet "OK" dhe gjatësia e etiketës do të llogaritet automatikisht një herë.

Kontroll manual

• Vonesa e marrjes së etiketës: koha për të ndaluar pasi të përfundojë etiketa dhe të hapet pllaka thithëse e etiketës.
• Shpejtësia e pllakës së etiketës: shpejtësia e kokës së treguesit që merr etiketën, e rregulluar nga 0-100%.
• Gjatësia e etiketës: kontrolloni gjatësinë e heqjes së etiketës nga pllaka e etiketës, në mm.
• Pozicioni aktual: shfaqja e distancës së pozicionit në kohë reale të modulit të transmetimit të etiketës me rrëshqitje, njësia: mm;
• Etiketimi i vonesës: Pasi çelësi i induksionit të aktivizohet nga teli, etiketimi do të vonohet.
• Vetë-kyçja: caktoni për sa kohë do të kyçet automatikisht pasi të ndalet etiketa.
• Përpara: shtypni tastin "Përpara", moduli i drejtimit të etiketës do të rrëshqasë përpara dhe ky funksion mund të rregullojë distancën e pozicionit të marrjes së shenjës.
• Prapa: shtypni tastin "Prapa", moduli i drejtimit të etiketës do të rrëshqasë prapa dhe ky funksion mund të rregullojë distancën e pozicionit origjinal të etiketës.
• Rivendosja: lëviz butonin e rivendosjes për ta kthyer kokën e etiketës në zero.
• Fryrja e tubit: klikoni këtë çelës për të fryrë ajrin nëpër tub.
• Thithja standarde: klikoni këtë çelës për të aspiruar pllakën standarde.
• Fit: shtypni butonin "përshtat" dhe cilindri i ajrit i mbërthyer nga pllaka e drejtë e bardhë dhe cilindrat e sipërm dhe të poshtëm të lëvizshëm të modulit të vendosjes së parzmores së telit do të lëvizin,
• Fryrja e etiketës: klikoni këtë çelës për të aspiruar pllakën e etiketës për fryrje.
• Etiketimi jashtë: shtypni dhe mbani këtë tast për të etiketuar jashtë.
• Veprimi serik/veprim i vetëm: veprimi serial i referohet përfundimit të një cikli prodhimi çdo herë që aktivizohet, dhe veprim i vetëm i referohet përfundimit të një veprimi të vetëm çdo herë që aktivizohet.

Metoda e funksionimit:

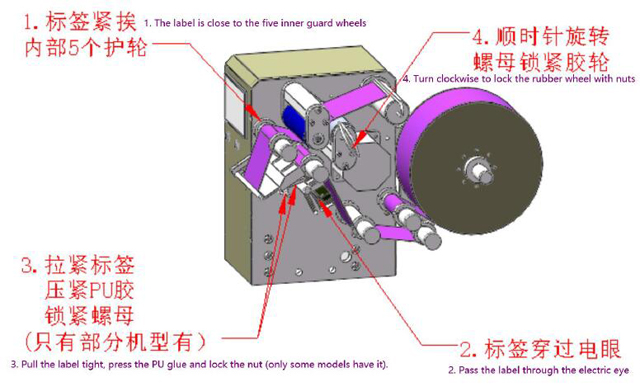

Për instalimin e etiketës, instaloni etiketën në modulin e zhveshjes së etiketës siç tregohet në figurën më poshtë.

Filloni

Rrotulloni çelësin e energjisë në drejtim të akrepave të orës për të ndezur energjinë. Shtypni tastin e ndalimit të urgjencës dhe rrotullojeni në drejtim të akrepave të orës për ta rivendosur.

Ndryshimi i linjës dhe rregullimi i makinës

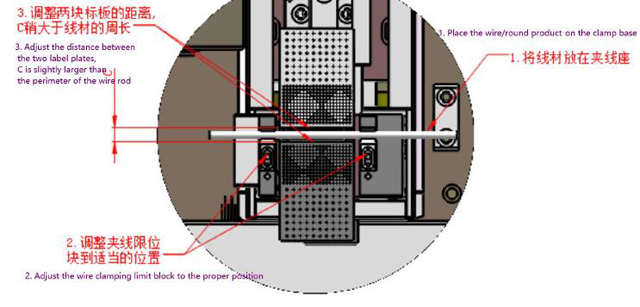

Sipas diametrit të telit, rregulloni distancën midis bazës së instalimeve elektrike dhe tabelës siç tregohet në figurën më poshtë

Fusni gjerësinë e letrës mbështetëse dhe diametrin e telit përkatësisht në kolonën e gjerësisë së letrës mbështetëse në figurën 3.

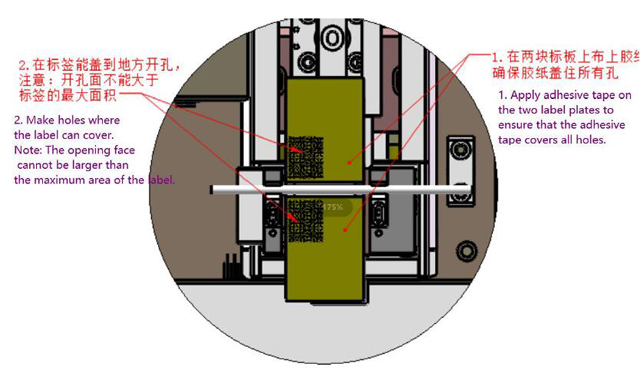

Aplikoni shirit dhe bëni vrima

Pjesa e përparme dhe e pasme e etiketës nuk janë në linjë

Në procesin e prodhimit, nëse etiketa nuk është e rreshtuar përpara dhe mbrapa, mund ta rregulloni drejtpërdrejt në kolonën "Gjerësia e letrës së poshtme", mund të klikoni gjithashtu "Çelësi i rregullimit të imët para dhe mbrapa 1" dhe "përpara dhe mbrapa mirë. tasti rregullues 2" për të rregulluar dhe për të ndryshuar 0,1 mm sa herë që klikoni.

Etiketa majtas dhe djathtas nuk janë rreshtuar

Nëse anët e majta dhe të djathta të etiketës nuk janë në linjë pasi etiketa është palosur në gjysmë, fillimisht lironi katër vidhat e fiksimit të montimit të makinës, më pas rregulloni dadot e rregullimit të imët majtas dhe djathtas sipas drejtimit të devijimit dhe shkallës së etiketës. , dhe në fund kyçni katër vidhat e fiksimit të montimit të makinës.

Mirëmbajtja e pajisjeve të aplikuesit të etiketave të tipit flamur:

• Presioni i rëndë është rreptësisht i ndaluar, ju lutemi mbajeni të pastër në çdo kohë;
• Lubrifikoni dhe mirëmbani makinën sipas planit;
• Shtoni vaj lubrifikues në pozicionin e lëvizjes së pllakës së etiketës një herë në muaj
• Kontrolloni rregullisht nëse ka vaj lubrifikues në filxhanin e vajit të ndarësit vaj-ujë. Nëse jo, plotësoni atë në kohë.
• Kontrolloni konsumimin e rripit sinkron në të gjitha pjesët e makinës çdo tre muaj
