Kapakë gjysmë automatike me kavanoza Shishe qelqi Makinë mbyllëse me vakum

Kapakë gjysmë automatike të kavanozëve të qelqit Makinë për mbulim me vakum

Makinë për mbulim me vakum kavanoz qelqi VK-SVC
Furnizimi me energji elektrike: AC220V/50-60Hz
Shpejtësia e mbulimit: 1200-1500 bph
Fuqia: ≤1,3 KW (përfshi pompën vakum)
Diametri i kapakut: Φ30-Φ85mm, Φ85-Φ110mm
Lartësia e shisheve: 50-180 mm, 120-250 mm
Diametri i shishes: Φ30-Φ80mm Φ80-Φ150mm
Shkalla kufizuese e vakumit: -0.08Mpa
Përdredhja e kapakëve: 5-25 NM
Konsumi i ajrit: 0.5m3/0.7Mpa
Madhësia e makinës: 750*700*1350 mm
Pesha: 157 kg

Kjo makinë mbuluese e serisë është hulumtuar dhe prodhuar nga vetë ne me shumë vite përvojë prodhimi, është krijim origjinal vendas, përdor një pompë vakumi për të vakumuar, shkalla e lartë e disponueshme e vakumit, çift rrotullimi mbulues dhe niveli i vakumit mund të vendosen sipas kërkesës në përputhje me një shumëllojshmëri të forma dhe madhësi të ndryshme të shisheve për mbyllje, përputhshmëri e fortë dhe e lehtë për t'u rregulluar.

Komponentët kryesorë pneumatikë dhe elektrikë janë të markave të famshme botërore, me performancë të qëndrueshme dhe të besueshme.

Përdoret gjerësisht në shishe qelqi me kapak llamarine me mbulim vakum për ushqim, ushqim të konservuar, pije, erëza, produkte të kujdesit shëndetësor dhe industri të tjera.

Në vend që të shtrëngohet nga anët, si në një kapak me vidë në linjë, kapaku i kapakëve ka një kapak që kap fort kapakun dhe e rrotullon kapakun mbi shishe nga lart dhe për këtë arsye mekanizmi i shtrëngimit mund të vendoset me shumë saktësi për të kontrolluar rrotullimin e kapakut.

Makinat Chuck Capping janë të disponueshme nga makina me një kokë deri tek makina me shumë koka me shpejtësi të lartë. Avantazhi i madh i një makinerie për mbulimin e kapakëve është shkallëzueshmëria e saj për funksionimin me shpejtësi të lartë dhe sigurisht rrotullimi i saktë i kapakut.

Disavantazhi i kapakëve të kapakëve është se çdo madhësi shishe kërkon ndërrim të pjesëve dhe nëse madhësia e kapakut ndryshojnë, të gjitha çanta gjithashtu duhet të ndryshojnë (për të mos përmendur mundësinë që renditja dhe bartja e kapakut mund të kërkojnë gjithashtu pjesë të ndërrimit).

Kur merret në konsideratë një makineri për mbylljen e çantave, duhet të merret parasysh seriozisht përdorimi i kapakëve të njëjtë për të gjitha shishet në linjë, pasi pjesët e ndërrimit të shisheve janë relativisht të lira për ndryshimin e çantave për një shumëllojshmëri tapash.

Parametri kryesor teknik:

Modeli: VK-SVC

Furnizimi me energji elektrike: AC220V/50-60Hz

Shpejtësia e mbulimit: 1200-1500 bph

Fuqia: ≤1,3 KW (përfshi pompën vakum)

Diametri i kapakut: Φ30-Φ85mm, Φ85-Φ110mm

Lartësia e shisheve: 50-180 mm, 120-250 mm

Diametri i shishes: Φ30-Φ80mm Φ80-Φ150mm

Shkalla kufizuese e vakumit: -0.08Mpa

Përdredhje kapëse: 5-25 N.M

Konsumi i ajrit: 0.5m3/0.7Mpa

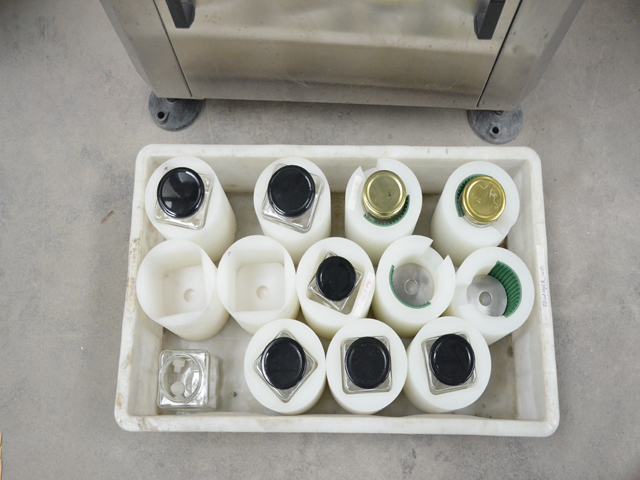

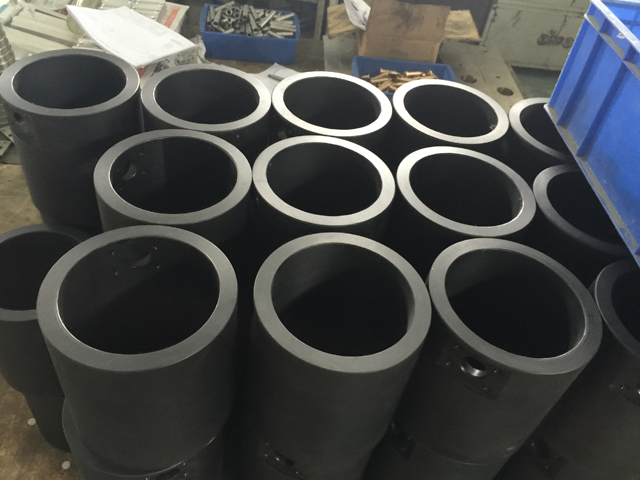

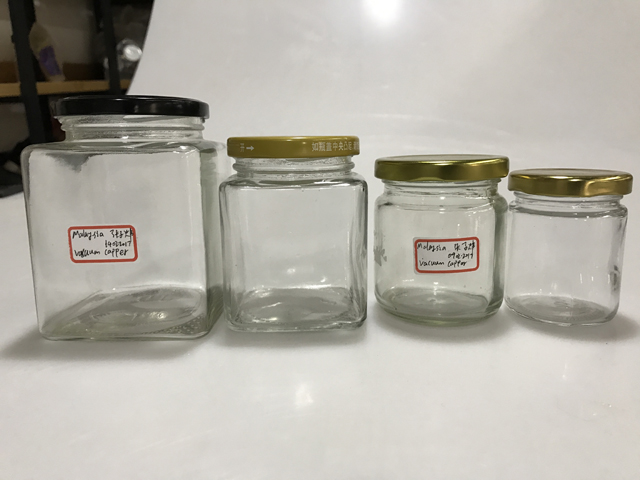

Makina duhet të personalizohet sipas mostrave aktuale të kavanozëve/shisheve të dërguara nga klientët:

Udhëzimi i funksionimit:

A. Struktura dhe parimet e punës

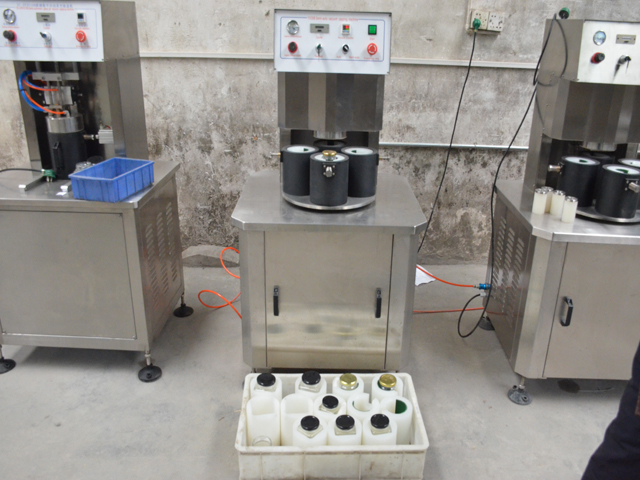

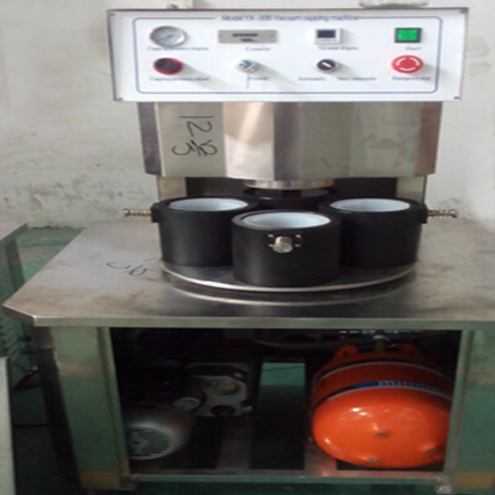

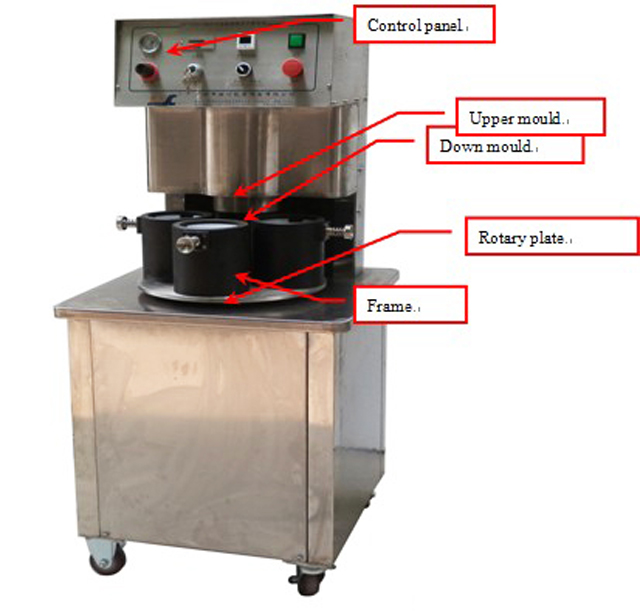

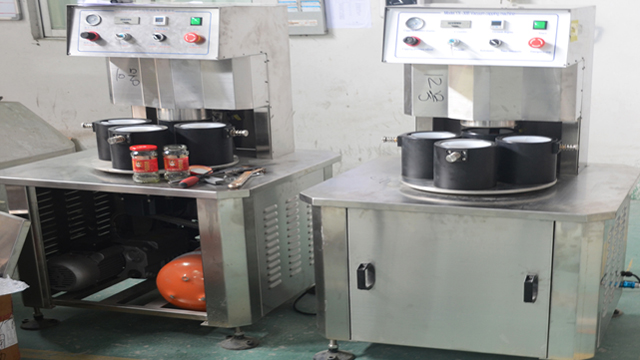

Figura 1 Makinë mbyllëse me vakum

Parimet dhe funksionet e punës

Kjo makinë përbëhet nga korniza e makinës, kallëpi i sipërm i kallëpit, sistemi i pozicionit rrotullues, struktura e mbulimit, sistemi i vakumit, sistemi elektrik dhe i kontrollit të presionit. Puna si: vendoseni gotën me kapak në kallëpin e poshtëm, më pas vendoseni kallëpin poshtë në qendër të kokës së mbulimit me dorë. Pastaj makina do të mbyllet automatikisht me vakum.

Kjo makinë funksionon si më poshtë:

1. Kur vendosni kallëpin poshtë në qendër të kokës së mbulimit, makina do të mbyllet automatikisht me vakum;

2. Funksioni më i ulët i grupit të vakumit: nëse makina nuk mund të arrijë shkallën e vakumit siç është vendosur më parë, makina nuk do të funksionojë për procedurën tjetër;

3. Funksioni i çift rrotullues mbulues: Koka e mbulimit lëviz nga cilindri ajri dhe mund të rregullohet me presion;

Struktura kryesore dhe përbërësit:

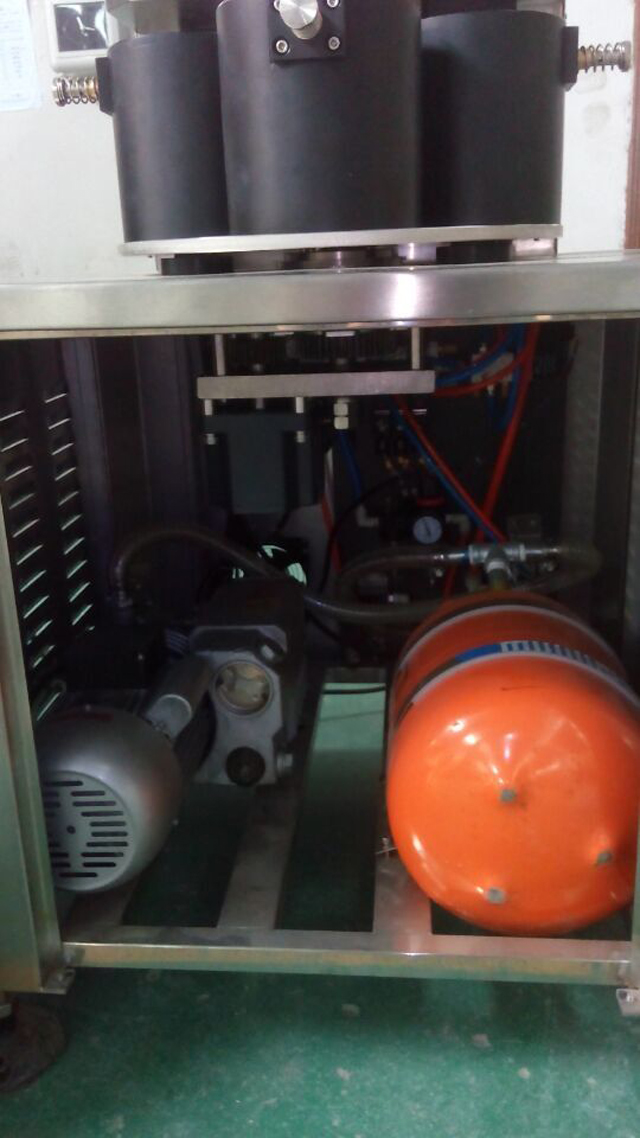

Pompë vakum dhe rezervuar vakum:

Pompa vakum dhe rezervuari i vakumit përdoren për të arritur funksionin e vakumit, pompa e vakumit duhet të jetë me vaj vakum, gjysma e vajit vakum brenda është në rregull. Nuk lejohet përdorimi i makinës nëse nuk ka më vaj vakum brenda.

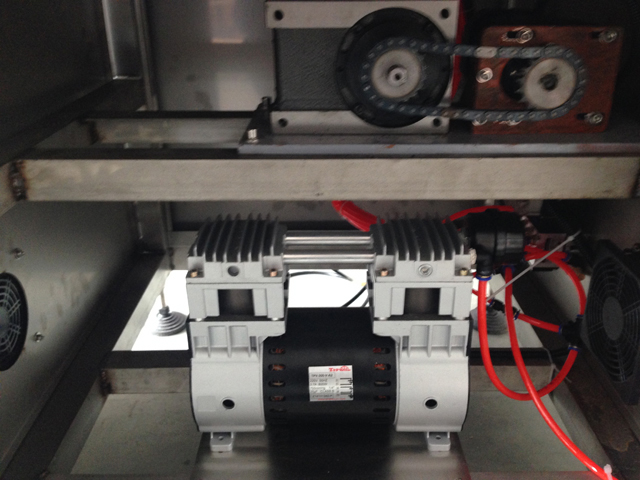

Figura 2 Rezervuari i vakumit dhe pompa e vakumit

Ju lutemi lidhni pompën e vakumit dhe rezervuarin e vakumit si në foton e mësipërme dhe furnizoni energjinë

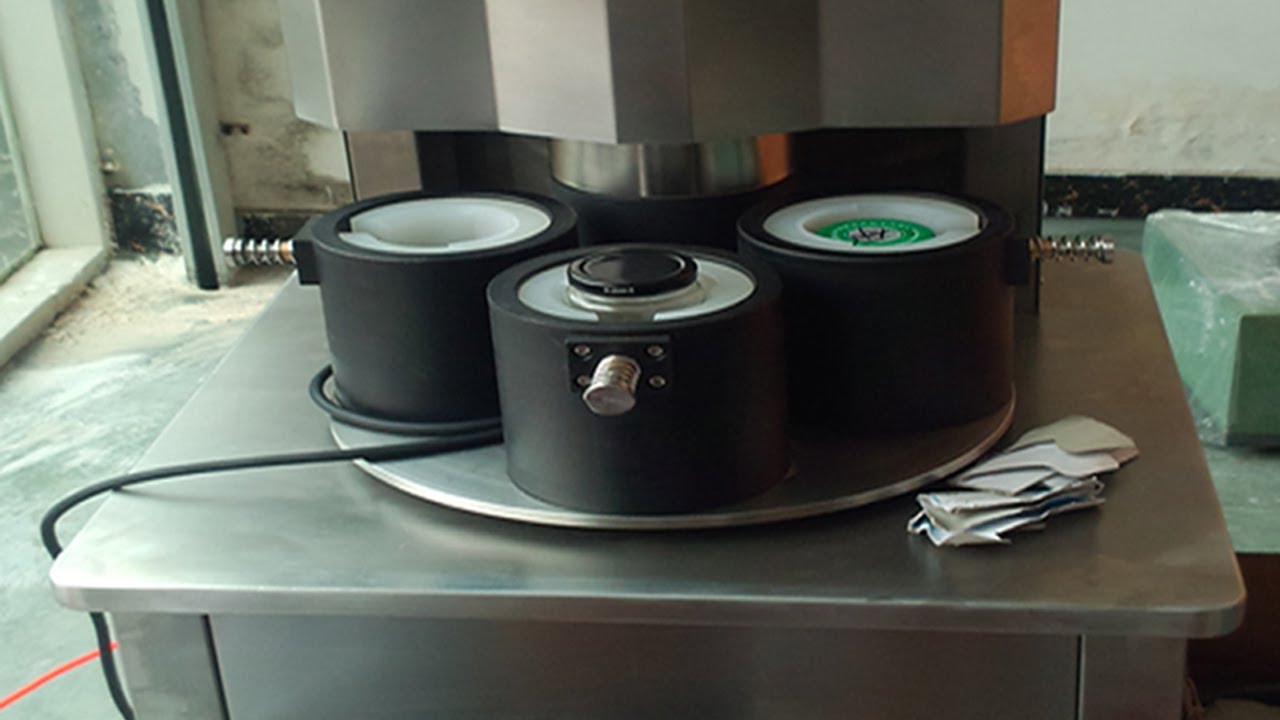

Struktura e pllakave rrotulluese

Foto 3

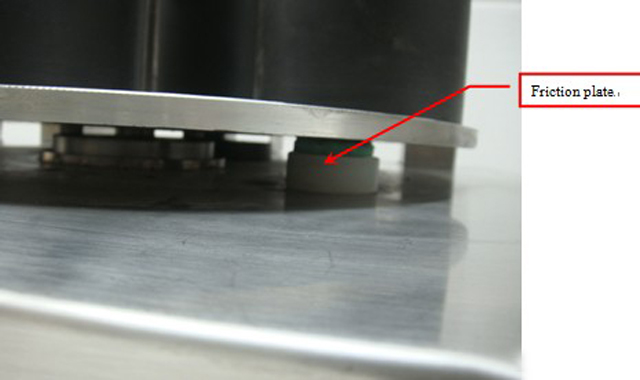

Kjo pllakë rrotulluese lëviz me 4 hapa Për të siguruar lëvizjen e qëndrueshme të pllakës rrotulluese, kjo pllakë rrotulluese miraton 3 pllaka fërkimi për të siguruar rezistencë për të siguruar lëvizje të qëndrueshme. Duhet ta mbajë makinën të pastër gjatë punës, dhe pllakat e fërkimit do të konsumohen gradualisht, do të kontrollohen rregullisht dhe do të ndryshojnë rregullisht.

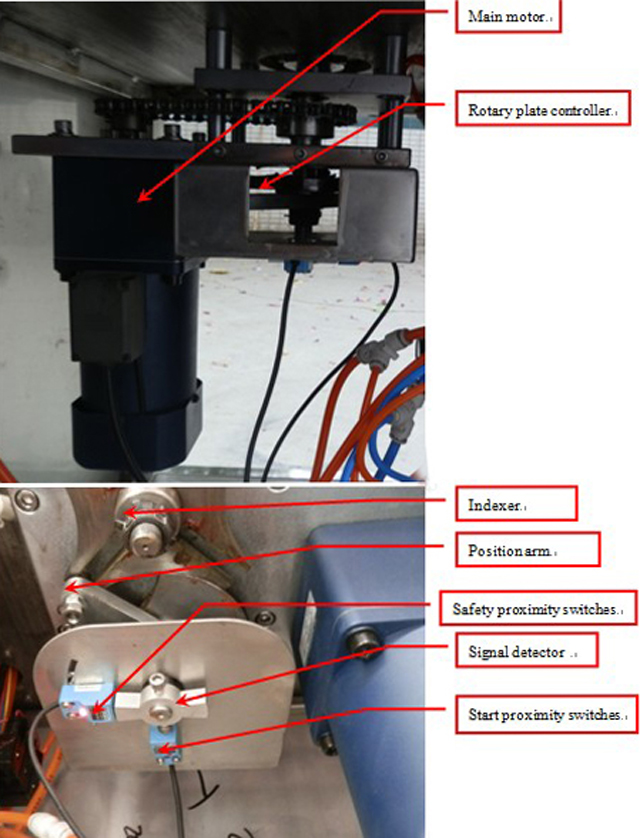

Fotografia 4

Pllaka rrotulluese zhvendoset nga motori kryesor, kur detektori i sinjalit lëviz në çelsat e afërsisë së fillimit dhe merr sinjale (detektori i sinjalit dhe çelësat e afërsisë janë rreth 2-3 mm), kallëpi i sipërm kalon në kapak, kur mbyllet, motori ende punon , kur detektori i sinjalit kalon te çelsat e afërsisë së sigurisë dhe merr sinjal, motori ndalon së punuari.

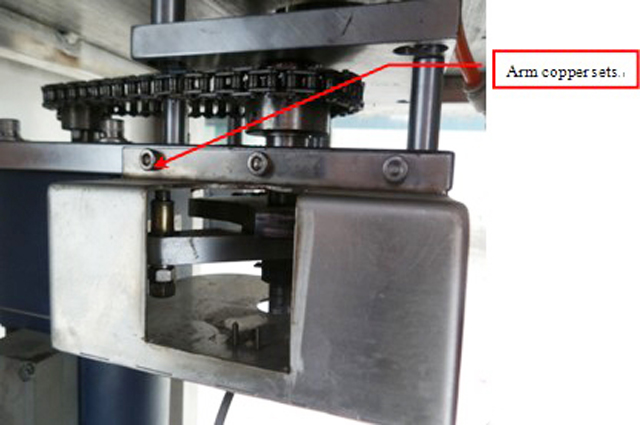

Fotografia 5

Kompletet e bakrit të krahut do të konsumohen gjatë punës, duhet të vendosin pak yndyrë mbi të rregullisht dhe të ndryshojnë kur dëmtohet. Kur ndryshoni, mund të shihni figurën 5

Struktura e mbulimit

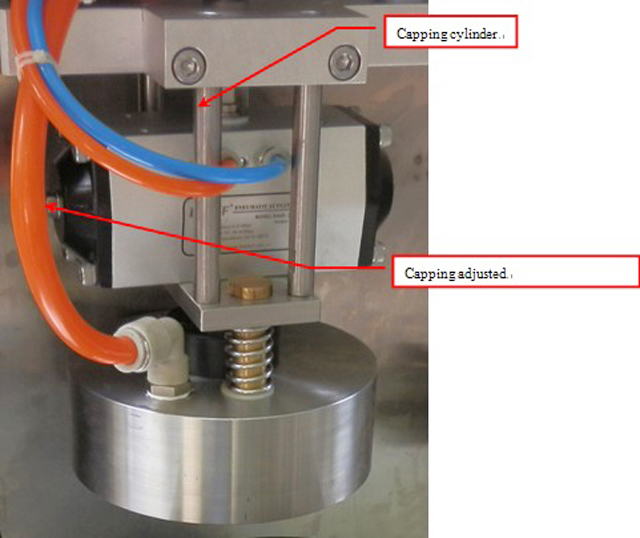

kokë kapëse

Koka e mbulimit zhvendoset nga cilindri për t'u ngritur dhe poshtë, kur koka e mbulimit është poshtë në kapak dhe arrin shkallën e vakumit siç është vendosur më parë, koka e mbulimit do të kalojë në procedurën tjetër. Çift rrotullimi i mbulimit mund të rregullohet duke mbyllur butonin e presionit në panelin e kontrollit (Siç mund ta shihni në panelin e kontrollit)

Goma e kuqe brenda kokës së mbulimit është pjesa e veshjes së lehtë, duhet kontrolluar dhe ndryshuar shpesh. Kur mbuloni, koka e mbulimit duhet të ngjitet ngushtë me kapakët, mund të vendosni diçka brenda kallëpit të poshtëm për të arritur lartësi të ndryshme. Por lartësia nuk mund të jetë shumë, ose nëse është shumë e lartë, nuk mund të arrini funksionin e vakumit, por nëse nuk është lartësia e mjaftueshme, nuk mund të mbyllet. Zakonisht distanca për kapakët dhe majën e kallëpit të poshtëm është 16mm-19mm.

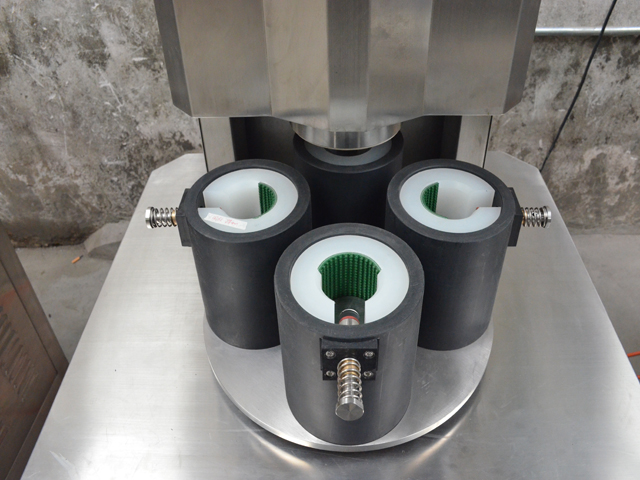

Pajisja e klikimit të shisheve

Fotografia 7

Pajisja e klikimit të shisheve është për të rregulluar shishen gjatë mbylljes, kur pllaka rrotulluese është në pozicion, cilindri i klikimit të shishes lëviz për të rregulluar shishen për të siguruar mbulim të mirë.

Parametri kryesor teknik:

Përmasat: 600(L)×600(W)×1350(H)

Pesha: rreth 110 ㎏

Furnizimi me energji elektrike: AC220V 50-60Hz

Fuqia: ≦150 W (pa pompë vakum)

Presioni i ajrit: 0,5-0,8 MPa

Konsumi i ajrit: ≤0.2m3/min

Shpejtësia: rreth 25 shishe／min

Diametri i mbulimit: i personalizuar

Madhësitë e shisheve: të personalizuara

Instalimi

1. Makina duhet të jetë në një vend të pastër dhe të sigurt;

2. Sigurohuni që ndalesa emergjente të jetë e disponueshme (figura 5);

3. Furnizimi me energji për të kontrolluar;

4. Lidheni makinën me tubacionin e gazit me ndarësin e vajit dhe ujit, rregulloni presionin e ajrit në 0.6Mpa;

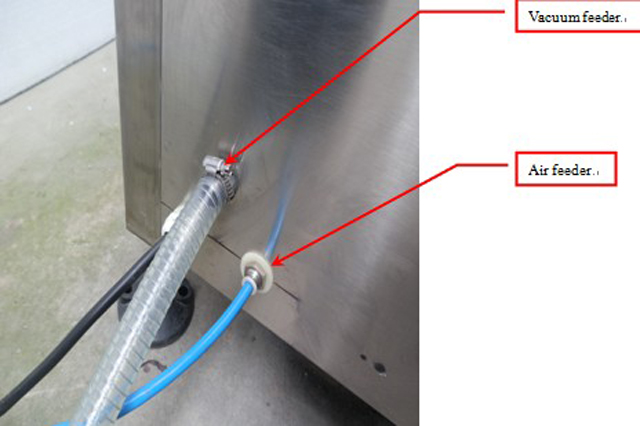

5. Lidheni rezervuarin e vakumit me makinën. Sigurohuni që të mos ketë rrjedhje gazi.

Fotografia 8

Funksionimi i panelit të kontrollit

Fotot

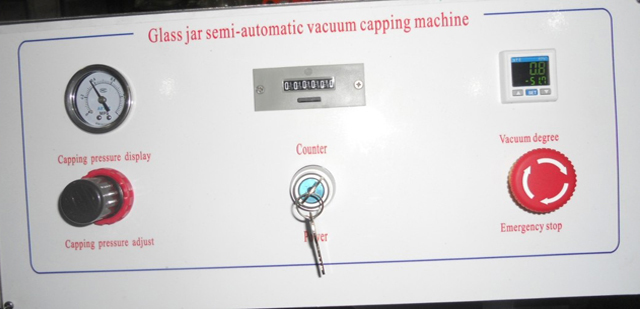

Paneli i kontrollit përbëhet nga tabela e presionit të mbulimit, rregullimi i presionit të mbulimit, numëruesi, çelësi i energjisë, rregullimi i vakumit dhe ndalimi emergjent.

1. Rregullimi i presionit të mbulimit mund të përdoret për të rregulluar çift rrotullues mbulues, kur është në drejtim të akrepave të orës, presioni rritet, çift rrotullimi mbulues është më i fortë, kur është në drejtim të kundërt, presioni ulet, çift rrotullimi mbulues është më i vogël;

2. Ndalimi i urgjencës, kur ndodh diçka emergjente, shtypni çelësin e ndalimit të urgjencës, atëherë makina do të jetë në situatë të sigurt;

3. Numëruesi është për të numëruar sa gota keni prodhuar, nëse vendosni butonin e rivendosjes, numëruesi do të llogaritet si zero;

4. Nëse duhet të rregulloni shkallën e vakumit, shtypni "M" në tabelën e rregulluar me vakum dhe ajo do të shfaqë "St1", shtypni "︽""︾" për ta rregulluar.

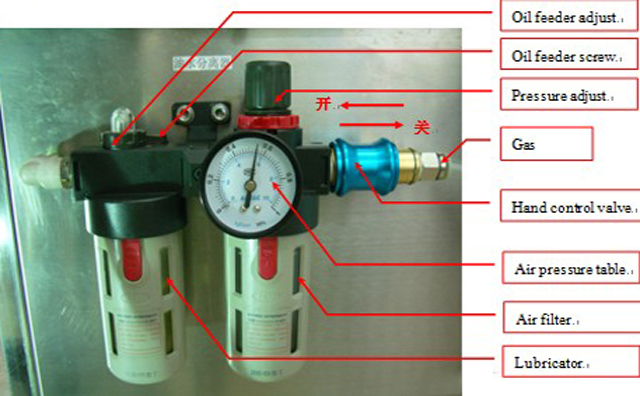

Ndarësi dhe presioni dhe rregullimi i vajit dhe ujit (Figura 10)

Fotografia 10

Ndarësi i vajit dhe ujit përbëhet nga valvula e kontrollit të dorës, rregullimi i presionit, tabela e presionit të ajrit, rregullimi i vajit, filtri i ajrit dhe lubrifikuesi;

Valvula e kontrollit të dorës duhet të ndezë dhe fikë të gjithë furnizimin me ajër të makinës;

Rregullimi i presionit është për të furnizuar presionin në makinë, kur është në drejtim të akrepave të orës, presioni rritet, kur është kundër akrepave të orës, presioni ulet;

Tabela e presionit të ajrit është për të shfaqur presionin e punës së makinës;

Rregullimi i vajit është për të furnizuar me vaj në makinë, kur është në drejtim të akrepave të orës, vaji ulet, kur është në drejtim të kundërt, vaji rritet.

Filtri i ajrit është për të hequr ujin e ajrit të kompresuar, kur presioni i ndarësit të vajit dhe ujit është zero, filtri i ajrit do të hiqet ujin automatikisht.

Lubrifikuesi është për të furnizuar me vaj për makinën, së pari duhet të mbyllni furnizimin me ajër dhe të vendosni pak vaj në lubrifikues, rreth 2-3 muaj në kohë.
