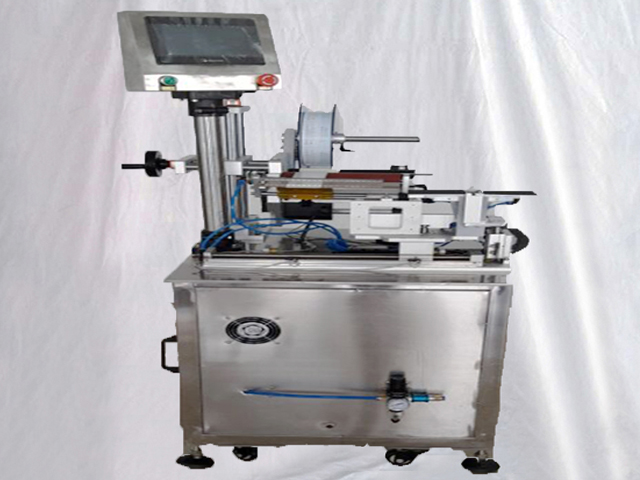

Makinë etiketuese me flamur për ngjitësin me kabllo gjysmë automatike me kabllo elektrike

• Modeli: VK-T807
• Saktësia e etiketimit: ±1mm (përjashtoni devijimin e etiketës së produktit)
• Shpejtësia e etiketimit: 20 ~ 40 copë / minit (ai deri në madhësinë e produktit)
• Madhësia e produktit e aplikueshme: 20≤gjatësia≤300mm, 20≤gjerësia≤200mm
• Madhësia e aplikueshme e etiketës: 20≤gjatësia≤150mm, 20≤gjerësia≤150mm
• Madhësia e makinës: 970*790*1440 mm
• Presioni i ajrit: 0.6Mpa
• Fuqia: 220V, 50/60HZ/140W
• Pesha: 99 kg

Shiko Videon

Makina manuale e etiketimit të telave me sipërfaqe të rrumbullakëta arrin etiketimin gjysmë automatik të etiketës ngjitëse ose filmit ngjitës në tubin e ujit me tela, kaçavidën etj.

Si funksionon makina:

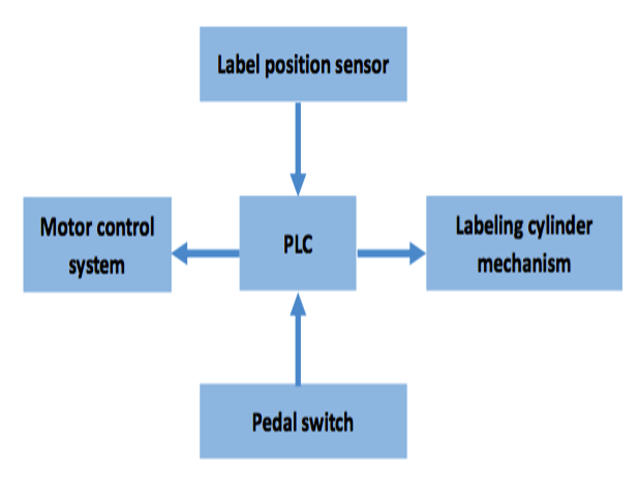

Makina e etiketimit bazohet në PLC si bërthamë, duke marrë sinjale dhe duke kontrolluar punën e të gjitha sistemeve. Kur hapni çelësin e pedalit, sinjali do të dërgohet në PLC dhe do të përpunohet sipas një grupi programesh.

Më pas përfundoni proceset e zhveshjes së etiketës dhe etiketës së ushqimit duke filluar në sistemin e kontrollit të motorit stepper. Në të njëjtën kohë, sensori i pozicionit të etiketës (i njohur edhe si syri elektrik) gjithmonë do t'i kushtojë vëmendje distancës nga etiketa që kalon.

Kur kalon një etiketë, sensori do të dërgojë sinjalin në PLC menjëherë. Më pas PLC, sipas një grupi programesh, dërgon sinjalin në sistemin e kontrollit të motorit stepper për të ndaluar dhe fillon në sistemin e etiketimit në mënyrë që të përfundojë procesi i etiketimit.

Parimi i punës

Sistemi i transmetimit:

Motori stepper siguron fuqi për të hequr etiketat përmes rripit sinkron që drejton mekanizmin e tërheqjes dhe mekanizmin e marrjes së materialit, në mënyrë që të arrihet heqja e etiketave dhe riciklimi i fletës mbështetëse Glassine.

Sistemi i kontrollit:

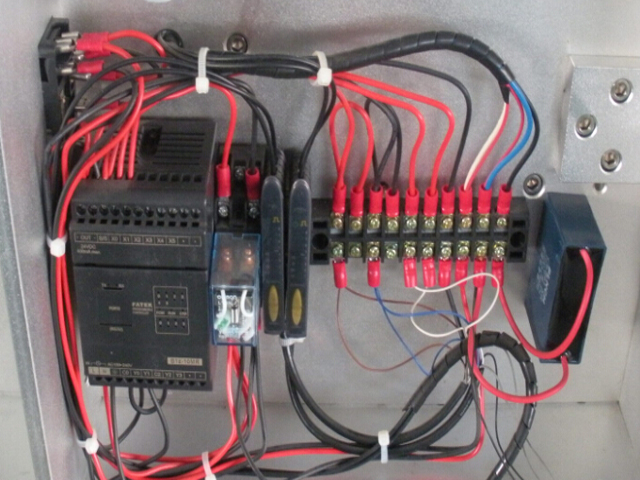

Kjo makinë kontrollohet duke përdorur elektrike dhe gaz. Sinjali nga syri elektrik (sensori SICK) dhe çelësi i pedalit do të transferohen në PLC për përpunim, në mënyrë që të realizohen të gjitha proceset e zhveshjes së etiketave, etiketimit dhe numërimit.

Aplikimi i makinës së etiketimit të telave:

Produkti i aplikueshëm: Produkte të rrumbullakëta të gjata të cilat duhet të etiketohen me etiketë letre ose etiketë filmi në sipërfaqe;

Industritë e aplikueshme: Përdoret gjerësisht në Elektrikë, Mjekësi, Plastikë, industri etj.

Karakteristikat teknike të makinës së etiketimit të telit:

Struktura e vogël merr më pak hapësirë dhe e lehtë për t'u lëvizur dhe ngarkuar.

Saktësia dhe stabiliteti i mirë i etiketimit; I pastër, pa rrudha, pa flluskë.

Është e lehtë për t'u përdorur dhe rregulluar. Punëtorët e rinj mund ta përdorin ose ta rregullojnë lehtësisht pas trajnimit të thjeshtë.

Funksionim i qëndrueshëm.

Të dhënat teknike:

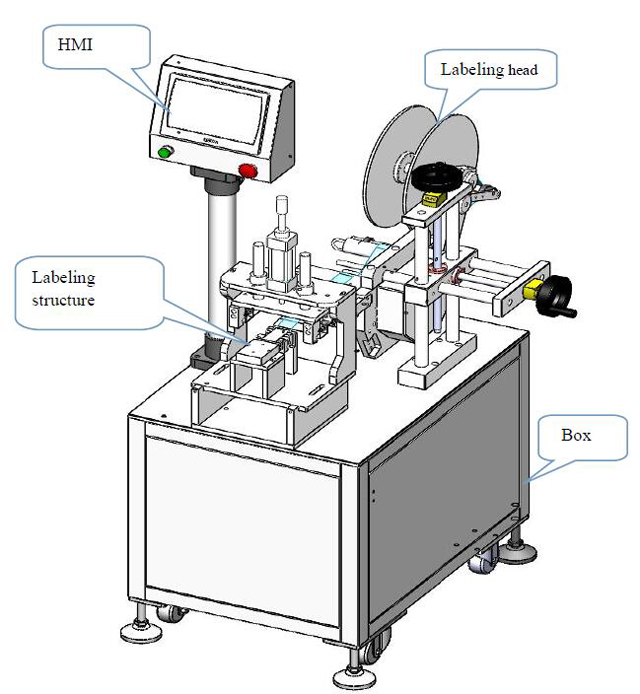

Konfigurimi:

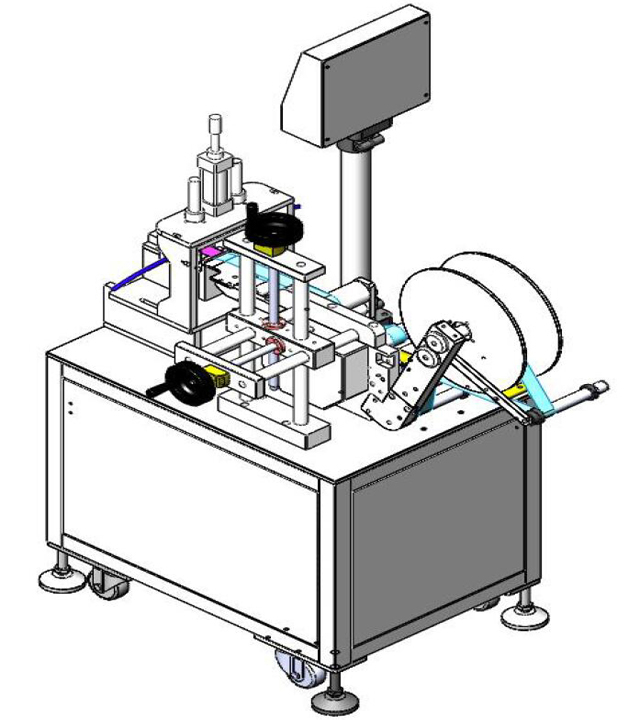

Vizatim tjetër

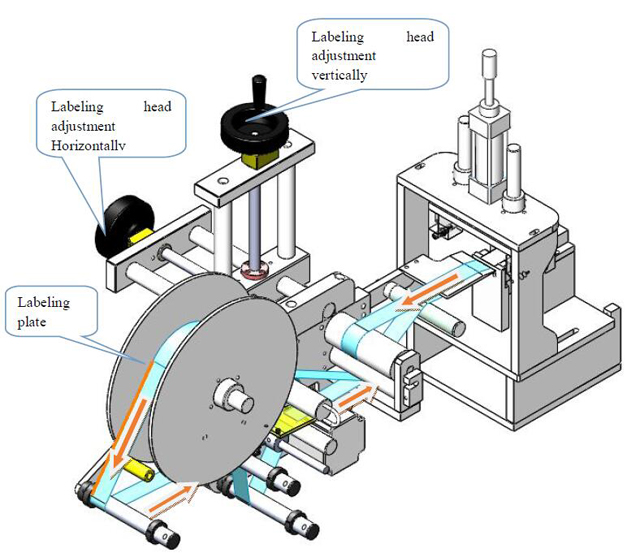

Koka e etiketimit

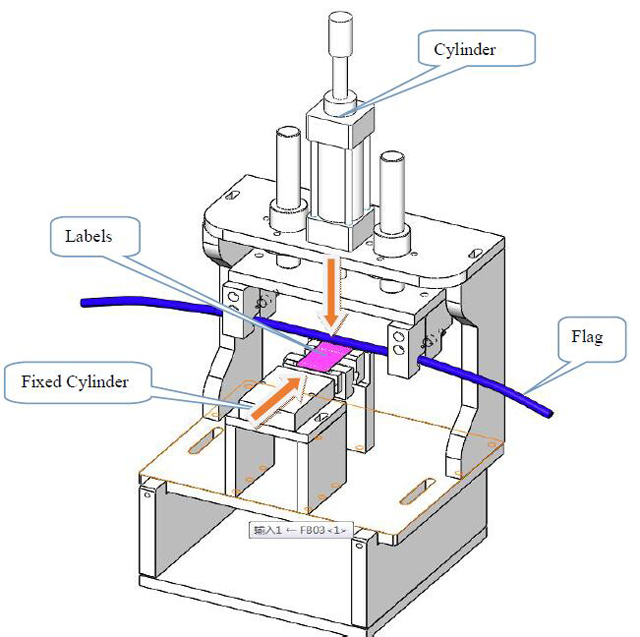

Struktura e etiketimit

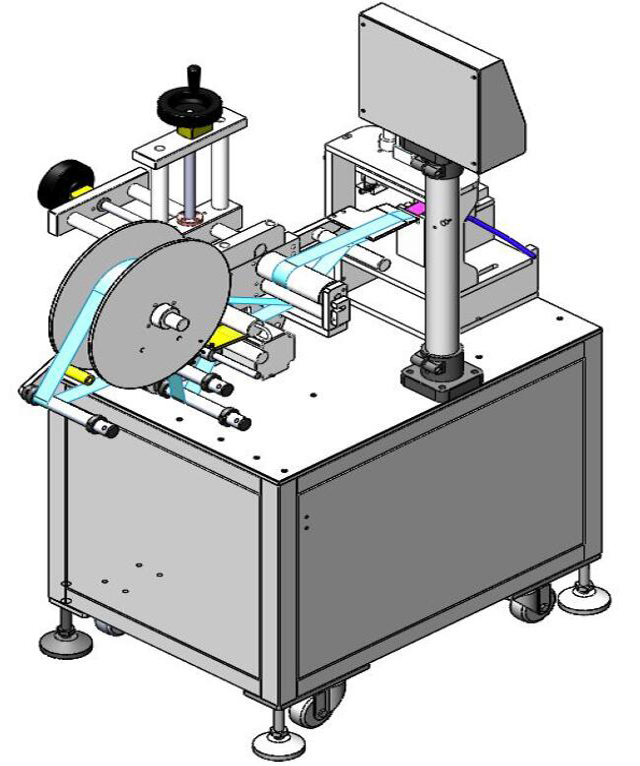

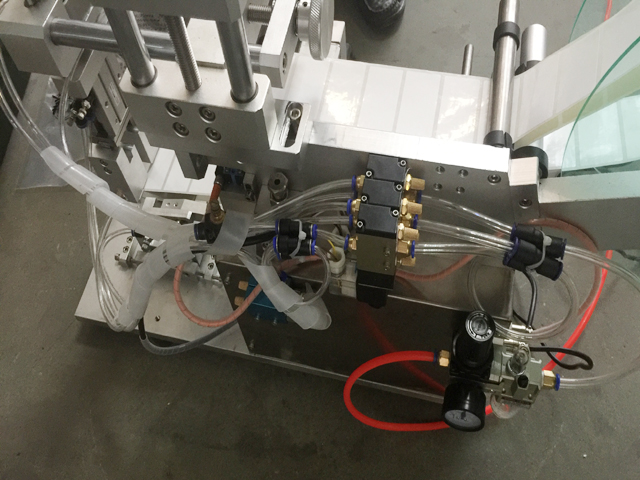

Pamja e pasme e makinës me tela etiketimi

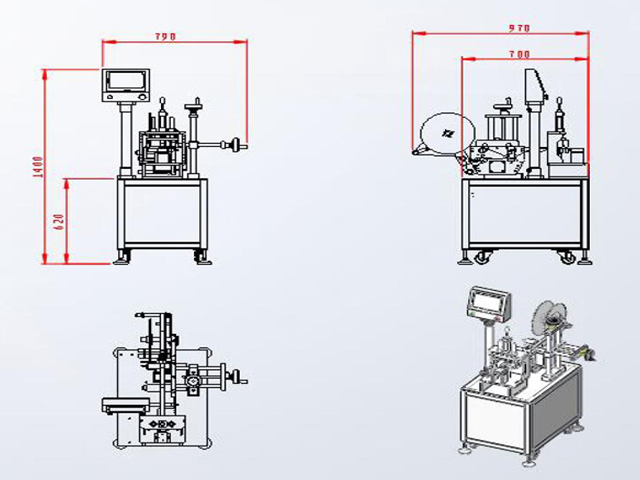

Vizatimi i madhësisë së makinës së etiketimit të telit gjysmë automatik:

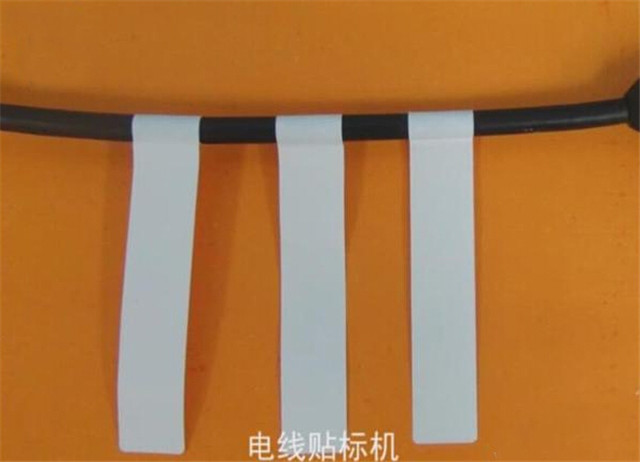

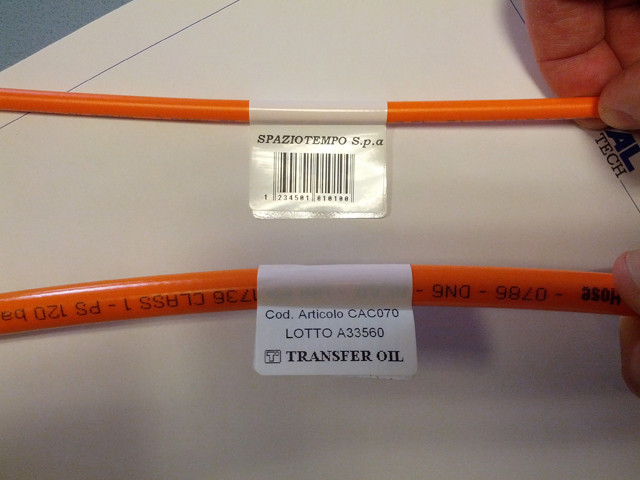

Mostrat e etiketimit:
