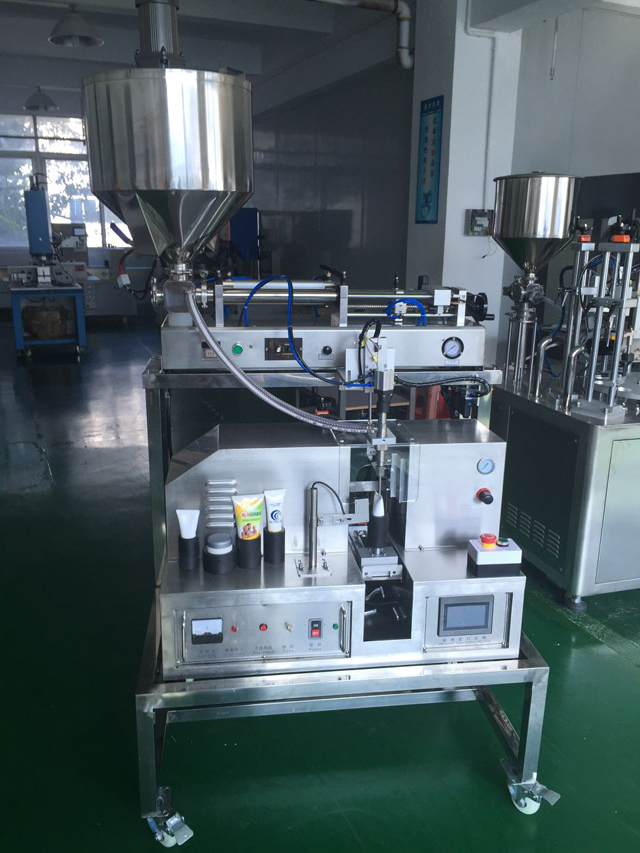

Makinë gjysmë automatike për mbushjen e tubave me pajisje vulosjeje tejzanor

• Modeli: VK-TFS-002U
• Furnizimi me energji elektrike: 220V/50HZ/njëfazor
• Fuqia: 1500w
• Frekuenca: 20 Khz
• Gjatësia e tubit: 40-280 mm
• Diametri i tubit: 10-80 mm
• Vëllimi i mbushjes: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml (Opsionale)
• Madhësia: 735*670*1300mm
• Pesha: 130 kg

Shiko Videon

Funksioni dhe Aplikimi

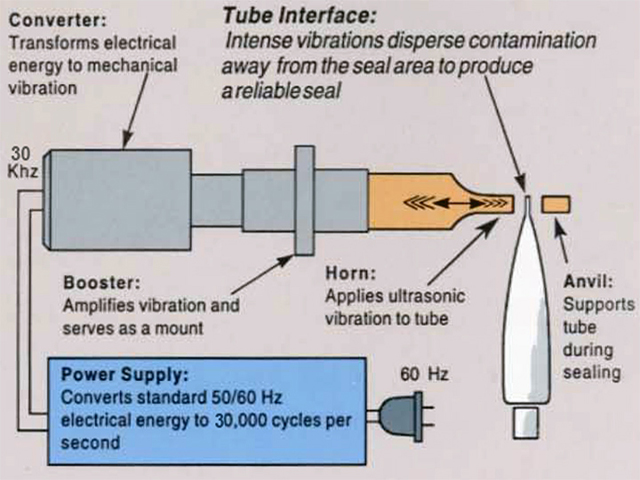

Përdorni tejzanor për të bashkuar bishtin e tubit të butë plastik. Nuk keni nevojë për ndonjë ngjitës ose mbushës ose tretës kur saldoni, mos konsumoni sasi të mëdha nxehtësie dhe i lehtë për t'u përdorur, shpejtësia e lartë e saldimit, efikasiteti i lartë.

Kjo makinë përdoret gjerësisht në pastë dhëmbësh, produkte kozmetike, mjekësore, ushqime dhe tuba industriale etj.

Parametrat kryesorë

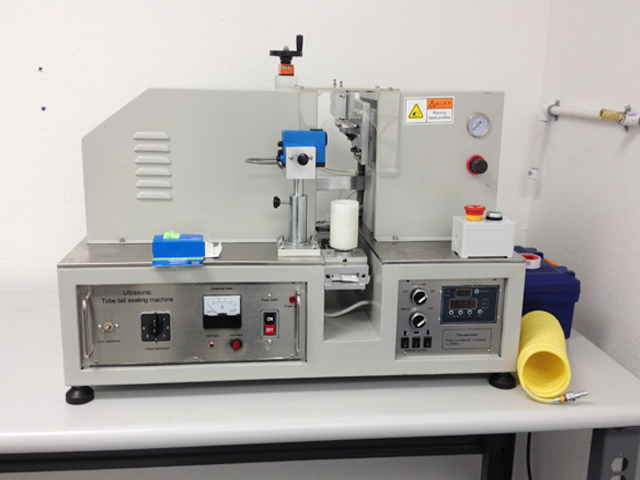

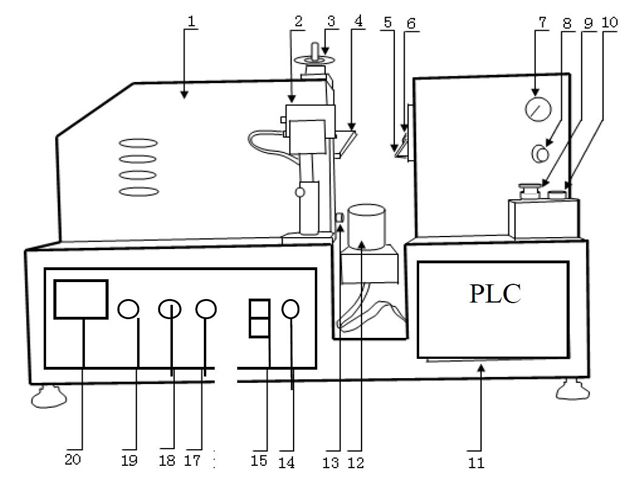

Paraqitja e makinës vulosëse

1. Trupi kryesor
2. Sensori
3. Rregullimi i lartësisë së tubit
4. Kallëp përpara
5. Myk prapa
6. Prerës
7. Matës i presionit të gazit
8. Rregullimi i presionit të gazit
9. Butoni i urgjencës
10. Butoni i fillimit
11. PLC
12. Mbajtëse
13. Rregullimi i hendekut të kallëpeve
14. Llamba e fuqisë
15. Ndërprerësi i rrymës
16. Akordoni
17. Kontroll OSC
18. Llamba mbi ngarkesë
19. Matësi i ngarkimit

(Vërejtje: Ju lutemi të kontrolloni vidën e kallëpit të përparmë nëse ka bllokim të fortë, pasi keni frikë kur transporti dhe vidhosja janë të lirshme)

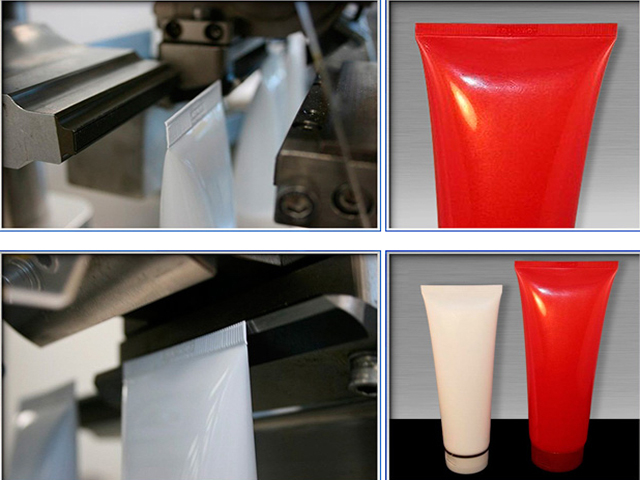

Pjesa e vulosjes

• Nisja e motorit: kjo është për të kontrolluar funksionimin e mbajtësit të tubit
• Fillimi i cilindrit të ushqimit: kjo është për të kontrolluar ushqyerjen e mbajtësit të tubit
• Fillimi i cilindrit tejzanor: kjo është për të kontrolluar punën e mykut lart dhe poshtë.
• Fillimi i cilindrit të prerjes: kjo është për kontrollin e prerësit
• Mbushja e cilindrit: Kjo është për të kontrolluar yllin e cilindrit të kokës mbushëse ose Stop kur është manual
• Fillimi i mbushjes: Kjo është për kontrollin e yllit mbushës ose ndalimin kur është manual
• Fillimi tejzanor: Kjo është për kontrollin e frekuencës, kjo është e njëjtë me "18. Kontrolli OSC"
• Orientimi i tubit aktiv: kjo është për të kontrolluar fikjen/ndezjen e Sense
• Vendosja e kohës: Kjo është për rregullimin e kohës së vonesës/kohës së saldimit/kohës së mbajtjes
• Koha e vonesës: 0.80
• Koha e saldimit: Tub Dia 20, koha do të jetë rreth: 0,20, Tub dia 30, koha do rreth 0,40, Tub dia 40, koha do rreth 0,50, Tub dia 50, koha do rreth 0,7
• Koha e mbajtjes: 0.35

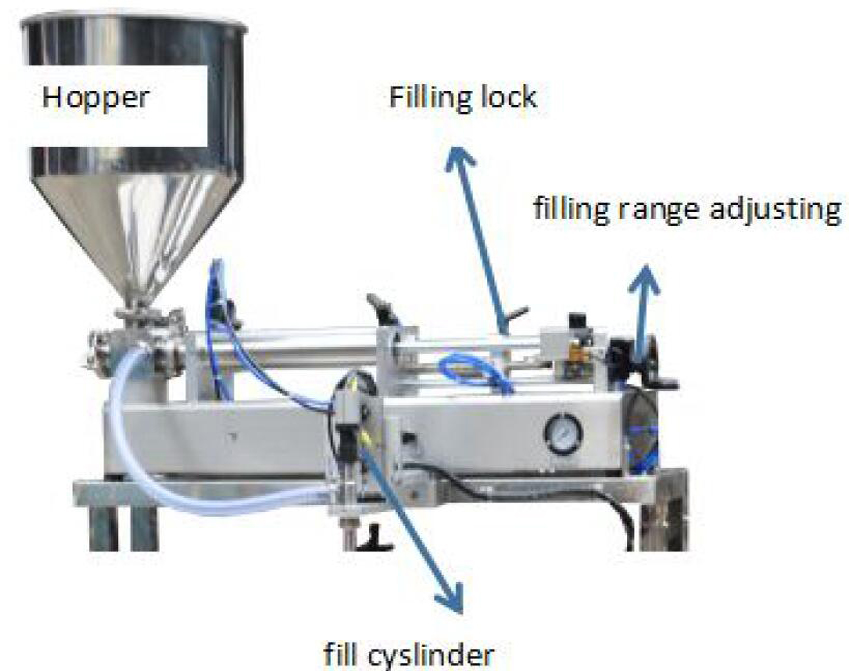

Pjesa mbushëse

Procesi i operimit

1. Lidhni saktë rrymën dhe ajrin e kompresuar (sugjeroni 0,5 MPa).
2. Shtypni çelësin e energjisë
3. Shtypni butonin 'OSC check' dhe vendosni 'butonin Tune' në të njëjtën kohë, ju lutemi duke përdorur vidën në butonin Tune, mund të ktheheni majtas ose djathtas, ndërsa gjeni minimumin e 'dritës sinjali' (do të jetë afërsisht më e ulët se 1A ) fikse 'Rregullimi i frekuencës'. (mos shtypni 'OSC check' vazhdimisht, shtypni me ndërprerje)

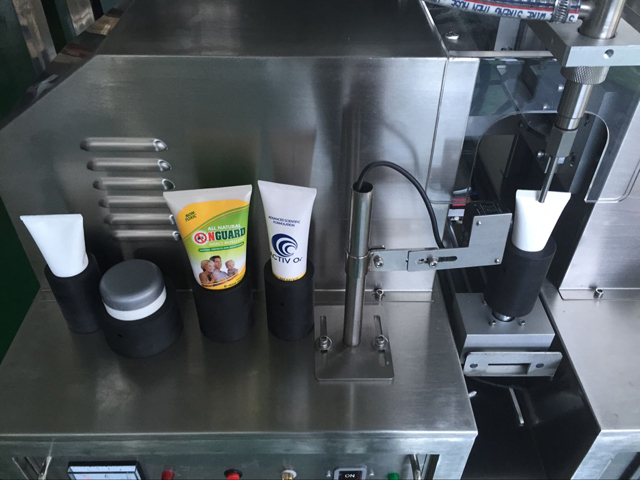

4. Vendosni tubin në mbajtës.
5. Shtypni 'Fillimi i cilindrit me ultratinguj', forma e përparme dhe e pasme do të mbyllen. vendosni 'Rregullimin e hendekut të kallëpëve', lërini dy kallëpe të preken dhe të mos ketë boshllëk. Shtypni 'Kontrolluesi i prerësit' dhe konfirmoni që prerësi do të funksionojë pa probleme. (duhet të vendosni tubin plastik në mbajtësin e tubit kur rregulloni)
6. Vendoseni kallëpin e përparmë dhe kallëpin dhe prerësin e pasmë në pozicionin origjinal.
7. Vendosni tubin në "Mbajtës" dhe shtypni "Fillimi i cilindrit të ushqyer", tubi do të kalojë midis dy kallëpeve. Rregulloni lartësinë e mbajtësit nëse është e nevojshme. (sugjeroni që tubi është më i lartë se kallëpi i pasmë 2 deri në 3 mm)
8. Kthejeni tubin në pozicionin origjinal.
9. Vendoseni në statusin automatik, aktivizoni sensorin nëse tubi ka kod ngjyrash, përndryshe fikeni atë.
10. Shtypni 'Auto' makina do të funksionojë automatikisht.

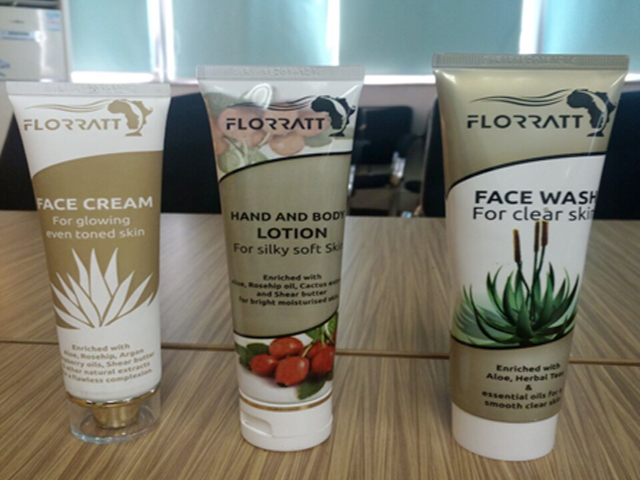

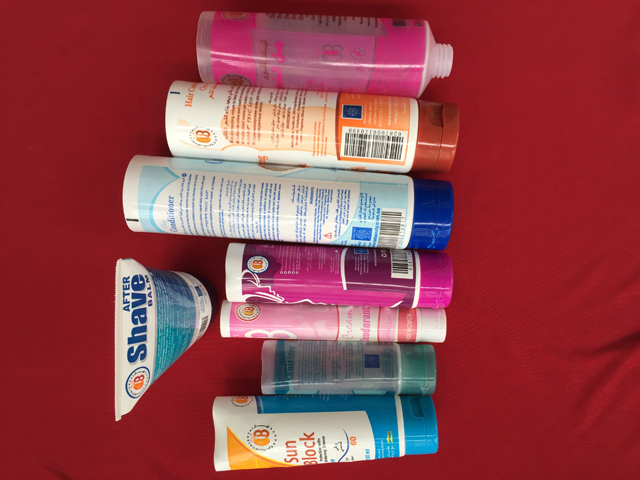

Mostrat

Dështimi dhe korrigjimi
