Kuti prej kallaji Kartona për mbylljen e kutisë së mbylljes së makinës Pajisje mbyllëse

Kanaçe prej kallaji Kartona mbyllëse për mbylljen e kasës për mbylljen e pajisjes

Shpejtësia e vulosjes: 800~900 / NË ORË
Dimensioni i kartonit (W): 150mm~500mm
Lartësia e kartonit (H): 120mm~500mm
Gjatësia e kartonit (L): 200mm~600mm
Shirit i aplikueshëm: 48~60~75W x 1000ML
Gjatësia e rulit: 570 ~ 770 mm (E RREGULLTUESHME)
Dimensioni i makinës: L1880 x W900 x H1510 mm
Pesha: ≈180 kg
MAX: 50dBA
Konsumi i energjisë elektrike: MAX: 1.2 KW
Furnizimi me energji elektrike: 220V/50Hz/60Hz/1Ph ose 380V/50Hz/60Hz/3Ph
Burimi i ajrit: 3kg/cm2 100nl/min

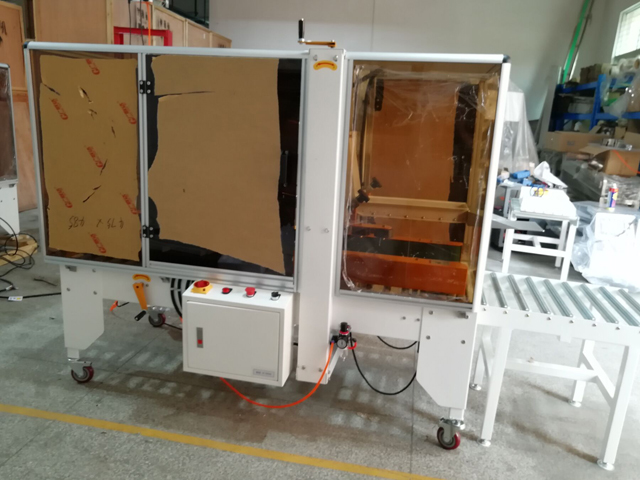

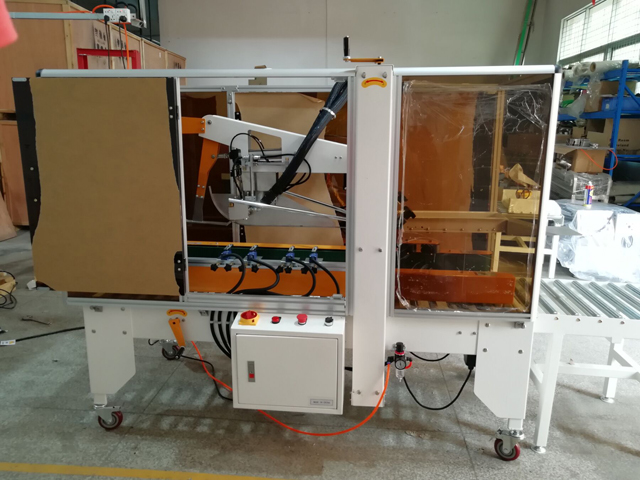

Makina përbëhet nga dy pjesë: Makinë mbyllëse kartoni dhe pajisje ngjitëse me shkrirje të nxehtë; Ky vulosës është i përshtatshëm për vulosjen e kartonit dhe shiritin, Makina ngjitëse ngjitëse automatike me mbulesë të palosshme automatike, është karakteristika ideale e pajisjes së paketimit të funksionit të komoditetit dhe ekonomisë dhe efikasitetit.

Pjesët e miratuara për makinën mbyllëse të palosshme të kartonit gjysmë automatike
1. Motori: Tajvan Luyang
2. Ndërprerësi i rrymës: Korea KACON
3. Kushineta: Japoni NSK
4. Prerës: Japoni SKD11
5. Rripa transportues: import nga Italia
6. Rrizë: VK-CS-50E
7. Çelës i prekur: Japoni OMRON
8. Rele e ndërmjetme: Janpan IDEC
9. Kontaktori AC: CHINT
10. Cylinda: Tajvan SHARKO
11. Valvula magnetike: Taiwan SHARKO

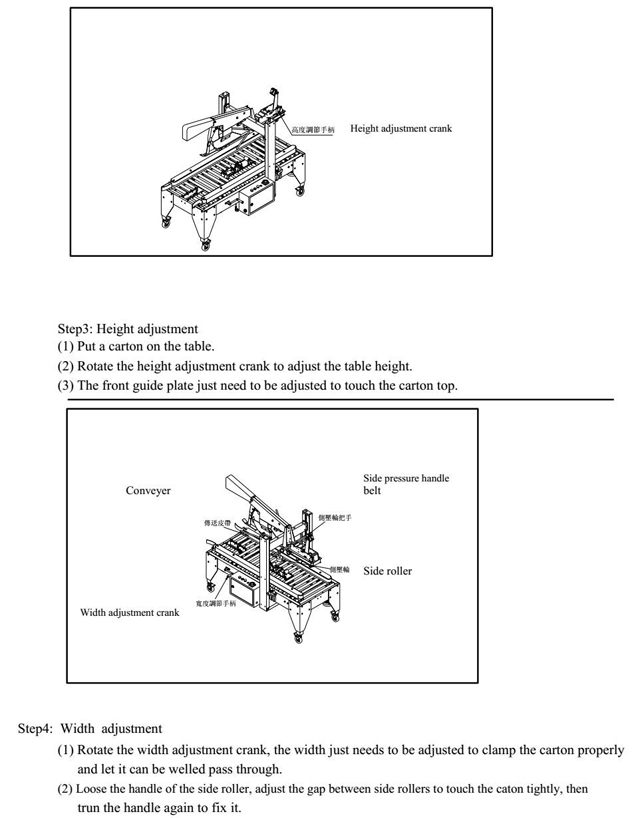

Si të rregulloni mbyllësin e kartonit për madhësi të ndryshme kartoni:

Përpara se të kryeni punimet e rregullimit, ju lutemi shkëputni furnizimin me energji elektrike.

Hapi 1: Rregullimi i lartësisë së tabelës

Mblidheni pajisjet në vendin e duhur të ruajtjes, rregulloni pjesën e sipërme të tavolinës në lartësinë e dëshiruar.
(1) Lironi vidën e rregullueshme.
(2) Rregulloni lartësinë e këmbës së tavolinës.
(3) Mbyllni vidën.
(4) Shtypni tapën për të rregulluar pozicionin.

Hapi 2: Rregullimi pneumatik

(1) Lidhni makinën me furnizimin pneumatik.
(2) Tërhiqeni vidën dhe rrotullojeni në drejtim të akrepave të orës për të rritur presionin ose në drejtim të kundërt për të ulur presionin
(3) Presioni pneumatik duhet të rregullohet në rreth 5-6 kg/cm2.
(4) Kthejeni fort vidën pasi të keni përfunduar punimet e rregullimit.

Specifikimi

Shpejtësia e vulosjes: 800~900 / NË ORË
Dimensioni i kartonit (W): 150mm~500mm
Lartësia e kartonit (H): 120mm~500mm
Gjatësia e kartonit (L): 200mm~600mm
Shirit i aplikueshëm: 48~60~75W x 1000ML
Gjatësia e rulit: 570 ~ 770 mm (E RREGULLTUESHME)
Dimensioni i makinës: L1880 x W900 x H1510 mm
Pesha: ≈180 kg
MAX: 50dBA
Konsumi i energjisë elektrike: MAX: 1.2 KW
Furnizimi me energji elektrike: 220V/50Hz/60Hz/1Ph ose 380V/50Hz/60Hz/3Ph
Burimi i ajrit: 3kg/cm2 100nl/min

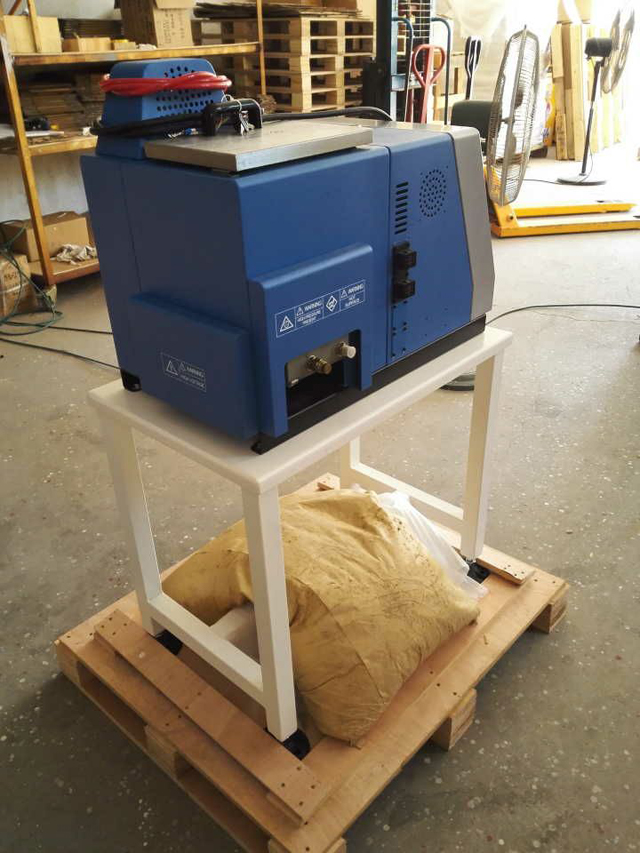

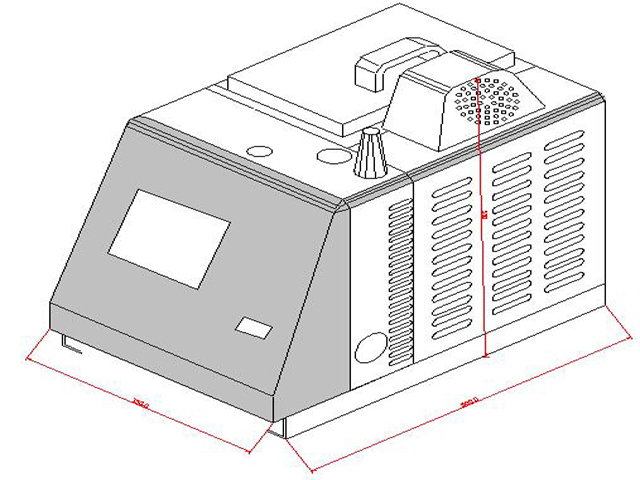

Parametrat teknikë të pajisjes ngjitëse me shkrirje të nxehtë

Vëllimi i cilindrit të ngjitësit: 10L
Kapaciteti mbajtës: 9.8L
Gama e presionit të ajrit: 48-415 kpa (10-60 psi)
Standardi i tensionit të hyrjes: AC200-240V 1PH 50/60HZ
Madhësia e makinës: 750*450*470 mm
Pesha e makinës: 65 kg
Gama e temperaturës së ambientit: 0-50 ℃
Gama e temperaturës: 0-260 ℃
Maks. Presioni hidraulik i punës: 8.7Mpa
Nivelet e mbrojtjes: IP54

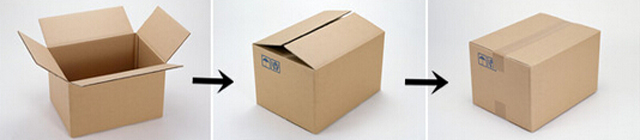

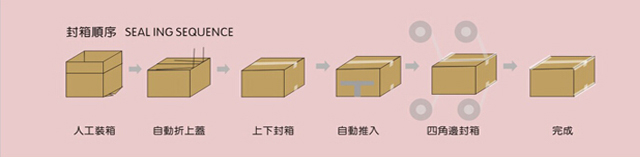

Grafiku i rrjedhës për procesin e vulosjes së kartonit nga pajisjet e mbyllësit të kartonave të kutisë:

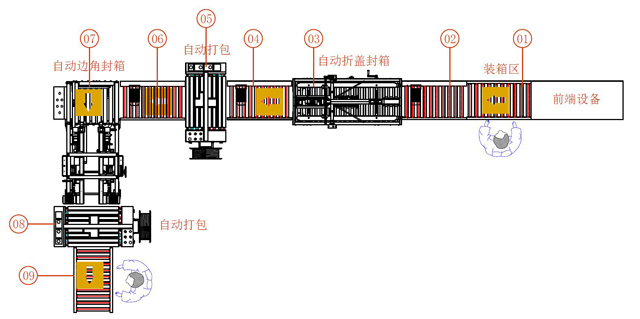

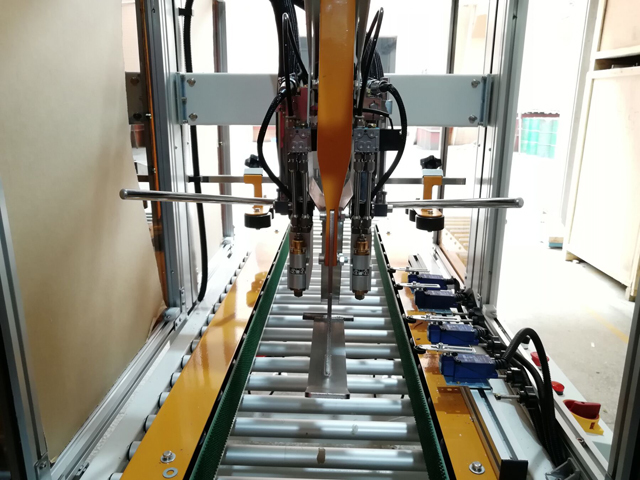

Rrjedha e punës për procesin e paketimit në fund të mbylljes plotësisht automatike të kartonit:

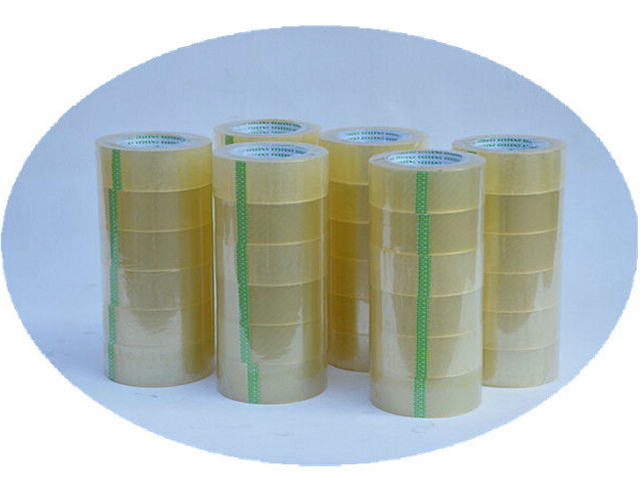

Shirita ngjitës të pajisur me makinën e vulosjes së kartonit për mbylljen e kartonave:

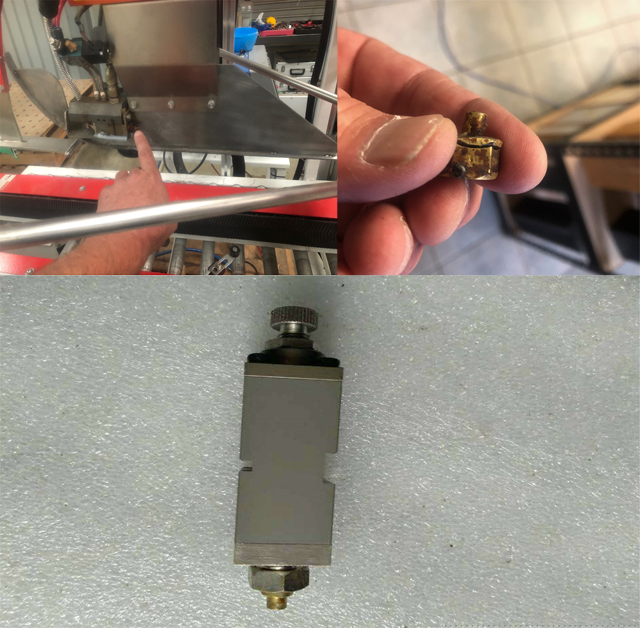

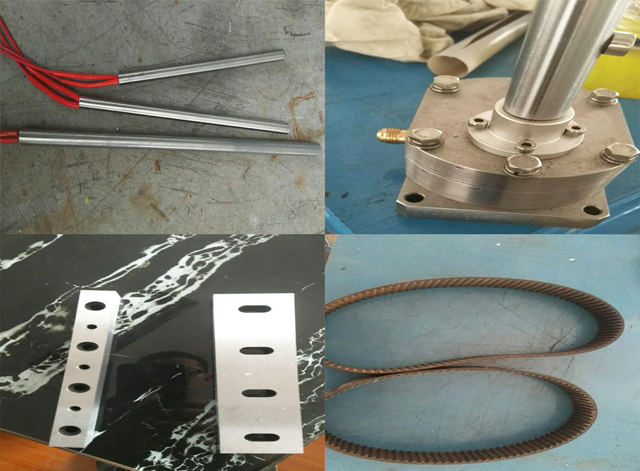

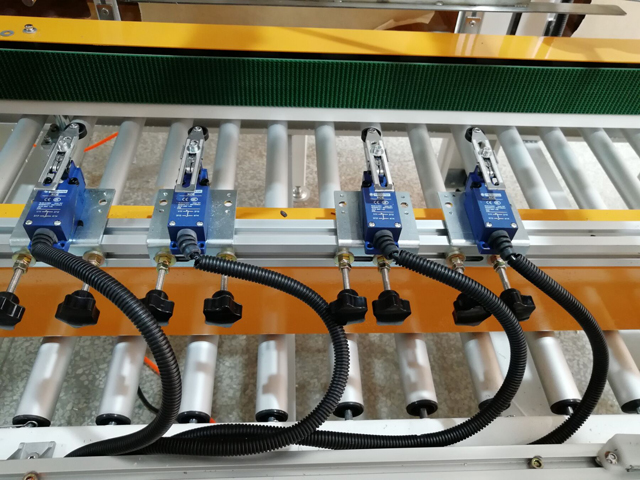

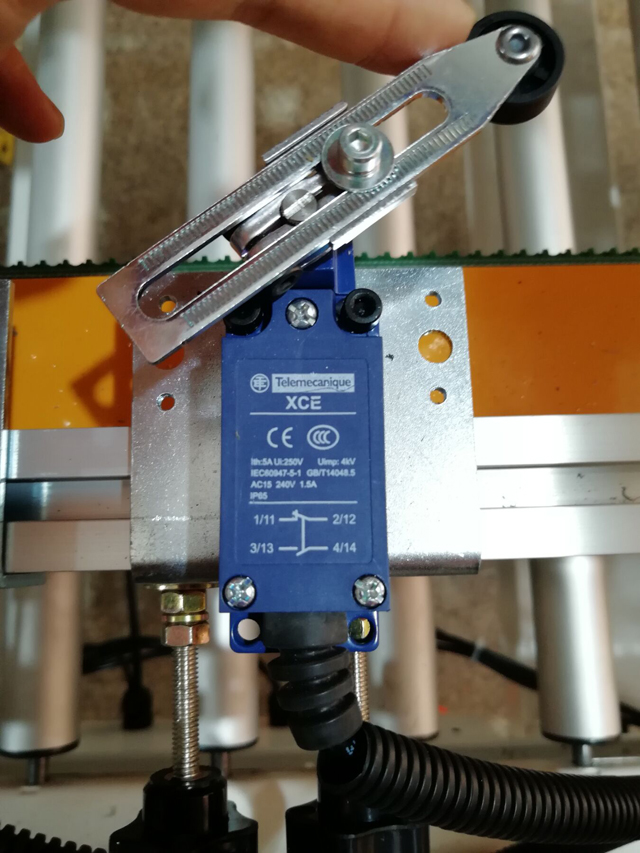

Pjesë këmbimi për vulosjen e makinës:

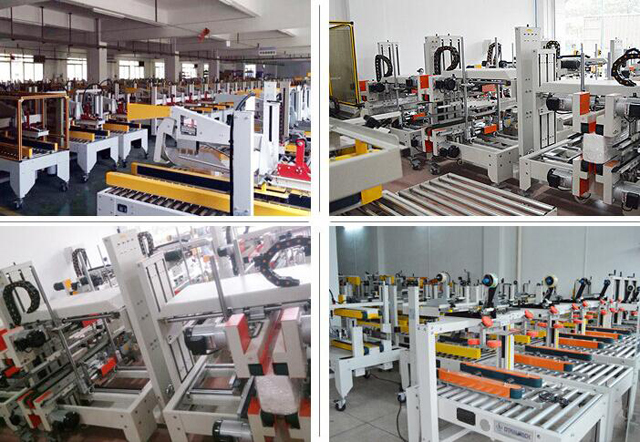

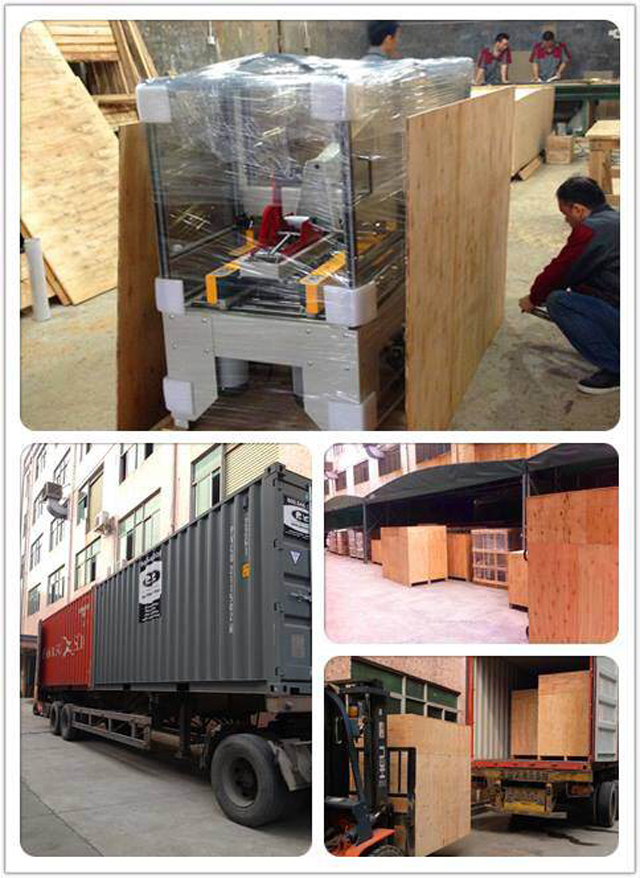

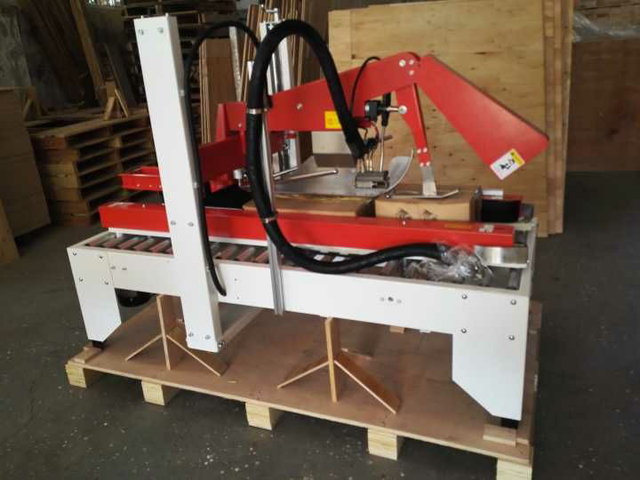

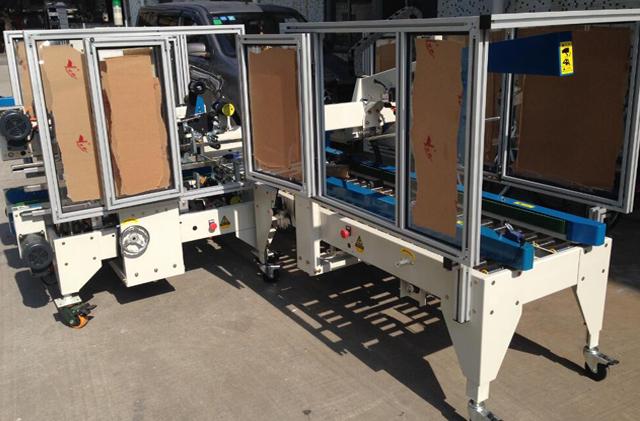

Punishtja e uzinës për makinat e vulosjes së kartonit Modele të ndryshme për vënien në punë të montimit

Mosfunksionimet dhe zgjidhjet në pajisjet e mbylljes së ngritjes së kartonit:

Mosfunksionimi dhe zgjidhja e mbyllësit
Nr	Mosfunksionim	Arsyeja e mundshme	Zgjidhje
1	Shirit ngjitës nuk mund të pritet	Patch-i i prerësit nuk është mjaftueshëm i mprehtë. Gryka e këllëfit është e bllokuar nga lidhja.	Ndrysho arnimin e riparuesit Lauder the reamer patch
2	Ka bisht pas prerjes së shiritit ngjitës.	Patch-i i prerësit nuk është mjaftueshëm i mprehtë. Ka kërcell në ndenjësen e këllëfit. Susta tërheqëse është shumë e lirshme.	Kontrolloni nëse dado në ndenjësen e prerësit është shumë e lirshme apo jo. Lubrifikoni arrën nëse është e nevojshme.
3	Shirit ngjitës nuk mund të ngjitet plotësisht në karton.	Susta kryesore është shumë e lirshme dhe ka ngjitës në boshtin e rulit. Shirit ngjitës është skualifikim	Rregulloni tërheqjen e sustës kryesore dhe pastroni rulin. Ndryshoni shiritin ngjitës
4	Kartoni është i mbyllur në mes të rrugës.	Arra në timonin ngjitës është shumë e ngushtë, rregullimi i lartësisë së linjës së transportit të kartonit nuk është i përshtatshëm dhe susta kryesore është shumë e ngushtë.	Lironi rrotën ngjitëse, rregulloni arrën, rregulloni përsëri lartësinë dhe lironi sustën kryesore.
5	Shiriti ngjitës pritet gjatë mbylljes.	Patch-i i prerës zgjatet tepër gjatë.	Uleni vendin e copëzës së gërmuesit.
6	Shirit ngjitës është shpesh jashtë pista.	Presioni i rulit drejtues në kuti kartoni nuk është i barabartë.	Rirregulloni hapësirën e rulit udhëzues.
7	Shirit ngjitës nuk është në vijën qendrore.	Rrota anti-retrorse është thyer.	Ndrysho anti-retrorse.
8	Ka anomali gjatë vulosjes.	Ka pluhur në ndenjësen e boshtit.	Pastroni ndenjësen e boshtit dhe lubrifikoni.
9	Ka prerje para mbylljes dhe mbulesë pas mbylljes.	Shpejtësia e rripave të ndryshëm është e ndryshme dhe kartoni nuk është në vendin e duhur kur futet në makinë.	Rregulloni tërheqjen e çdo linje transporti që të jetë konsistente në mënyrë që kartoni të mund të vendoset në vendin e duhur.
10	Pas mbylljes ka perde	tendosja e shiritit ngjitës është shumë e madhe

Garancia: Për të gjithë makinën, kërkon 1 vit garanci. (Përjashtohen nga garancia problemet për shkak të aksidenteve, keqpërdorimit, keqpërdorimit, dëmtimit të ruajtjes, neglizhencës ose modifikimit të pajisjes ose përbërësve të saj. Gjithashtu pjesa rezervë e thyer lehtë nuk përfshihet në garanci)

Instalimi: Pasi makina të arrijë në fabrikën tuaj, nëse keni nevojë, tekniku ynë do të shkojë në vendin tuaj për të instaluar dhe testuar makinën dhe gjithashtu do të trajnojë punëtorin tuaj për të përdorur makinën (koha e trenit varet nga ju punonjës). Shpenzimet (bileta ajrore, ushqimi, hoteli, tarifa e udhëtimit në vendin tuaj) duhet të jenë në llogarinë tuaj dhe ju duhet të paguheni për teknikun 150 dollarë në ditë. Gjithashtu ju mund të shkoni në fabrikën tonë për të bërë trajnime.

Pas shërbimit: Nëse e keni problemin në makinë, tekniku ynë do të shkojë në shtëpinë tuaj për ta rregulluar makinën sa më shpejt të jetë e mundur. Kostoja duhet të jetë në llogarinë tuaj (si më sipër).
